Система мониторинга микроклимата «ГИГРОТЕРМОН» для чистых помещений, лабораторий и складов

Мониторинг температуры, влажности и перепада давления

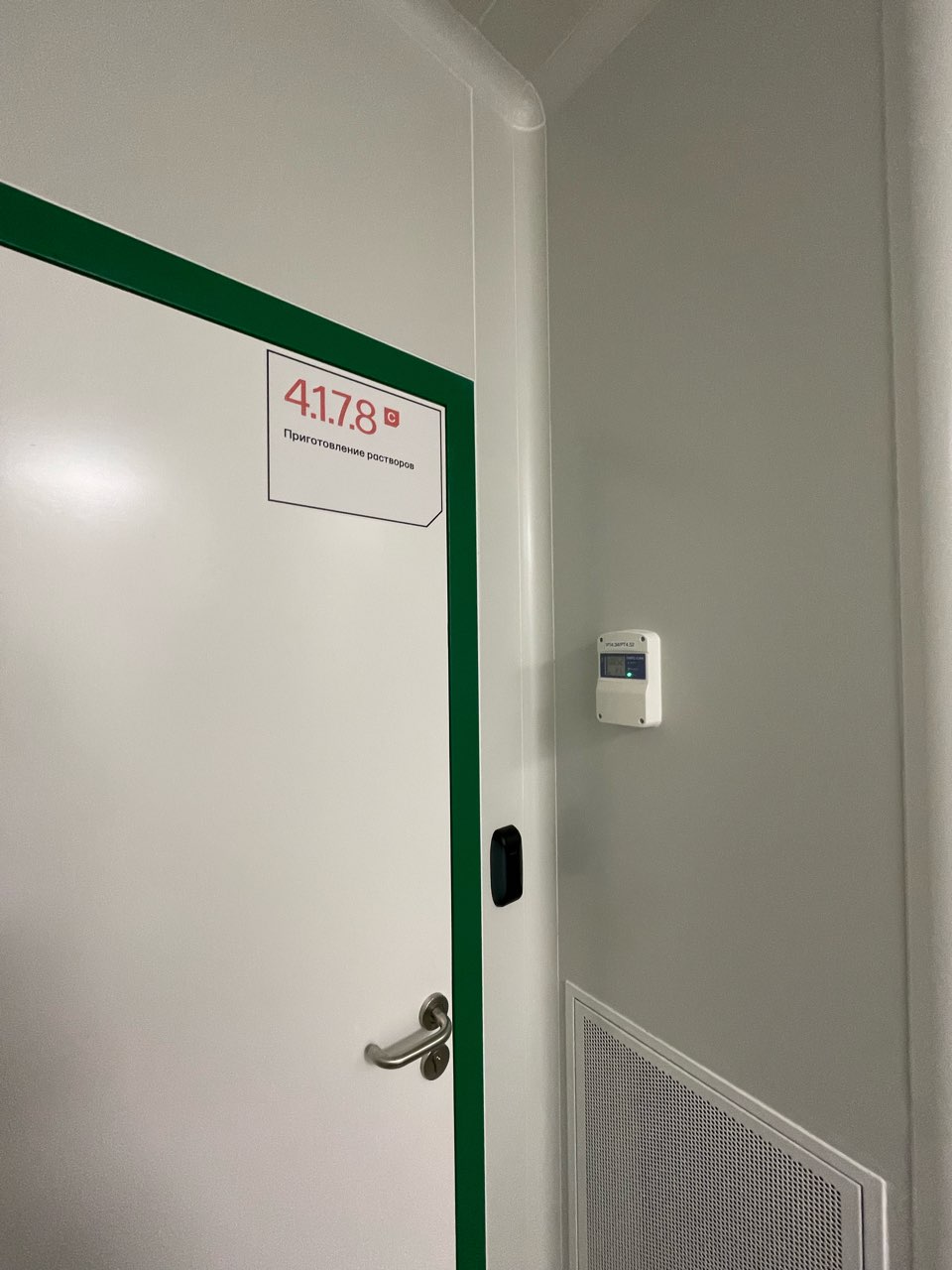

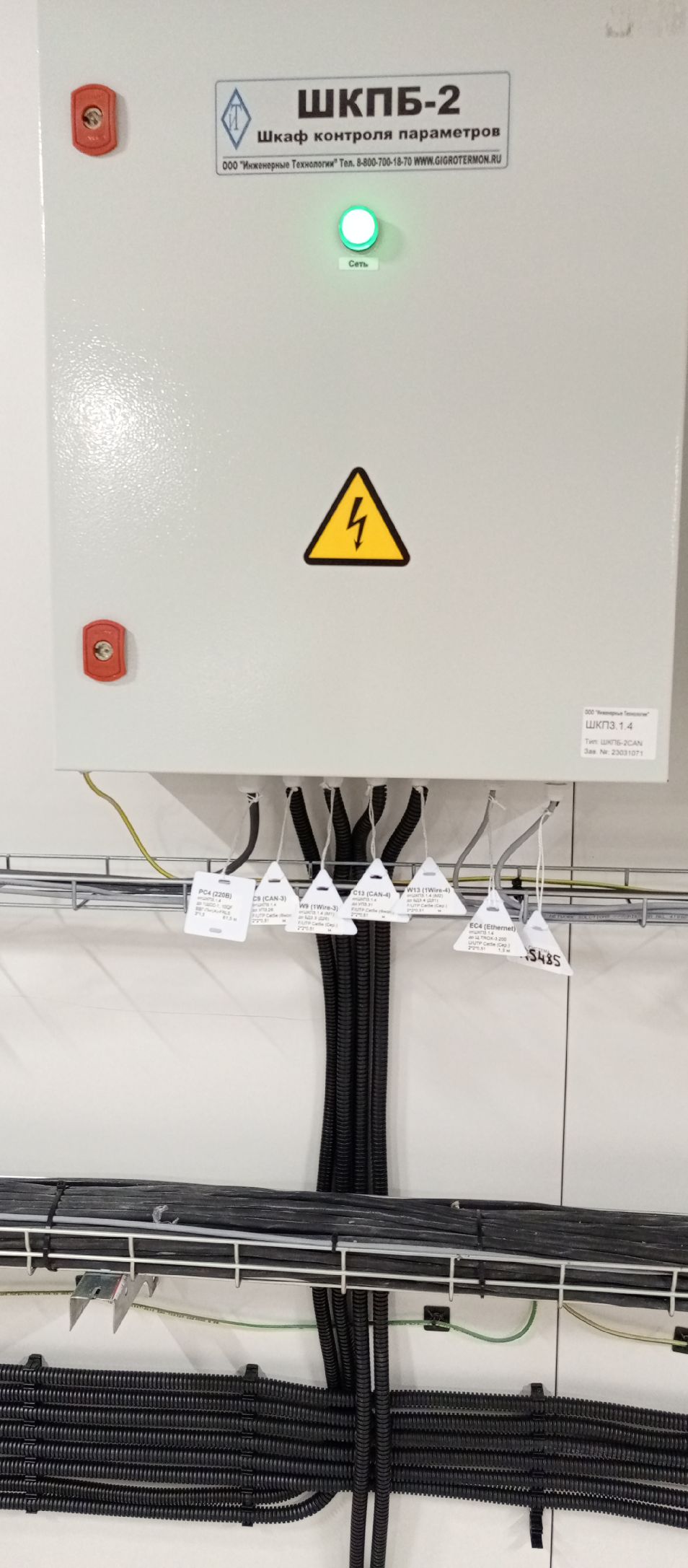

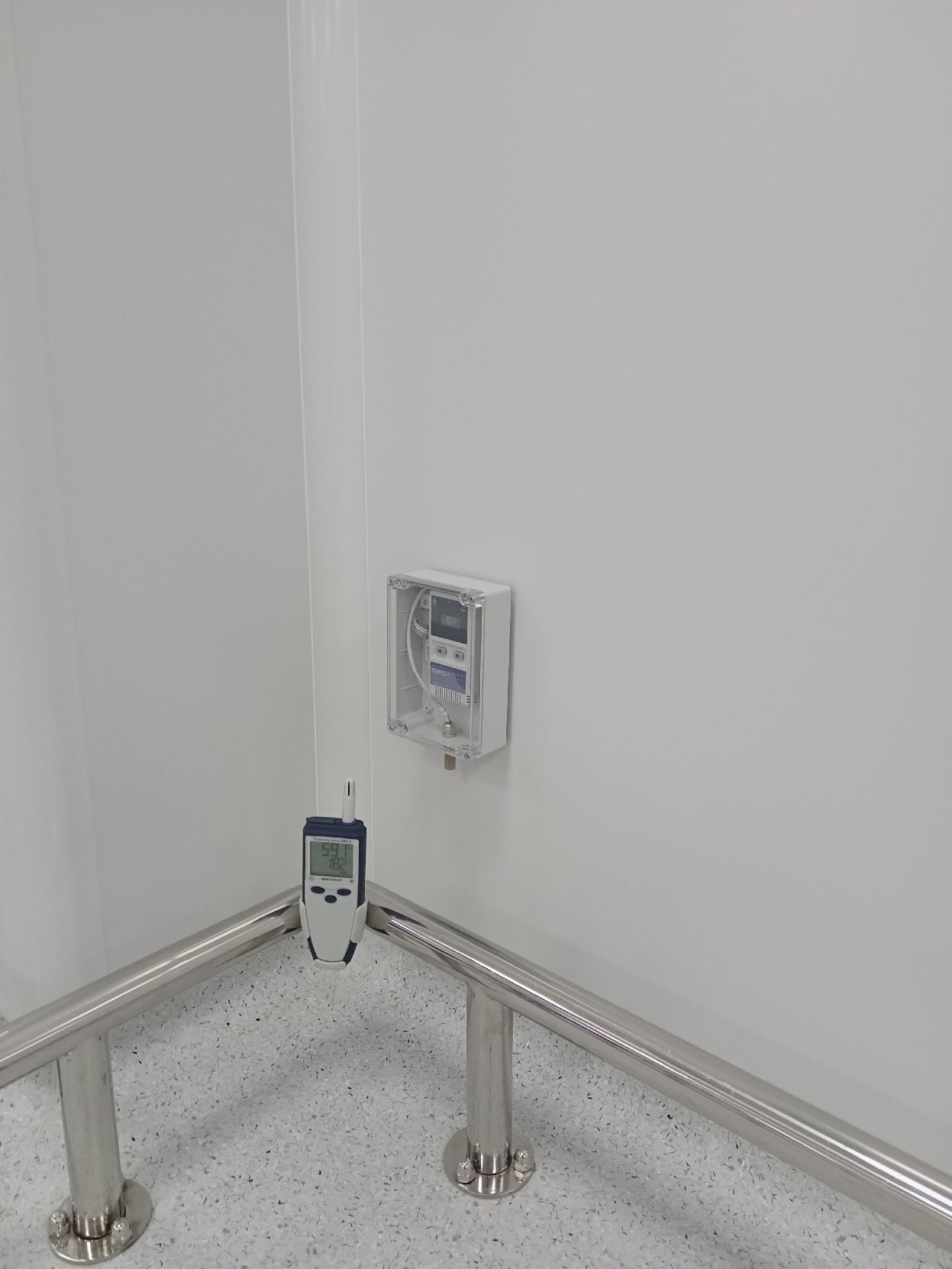

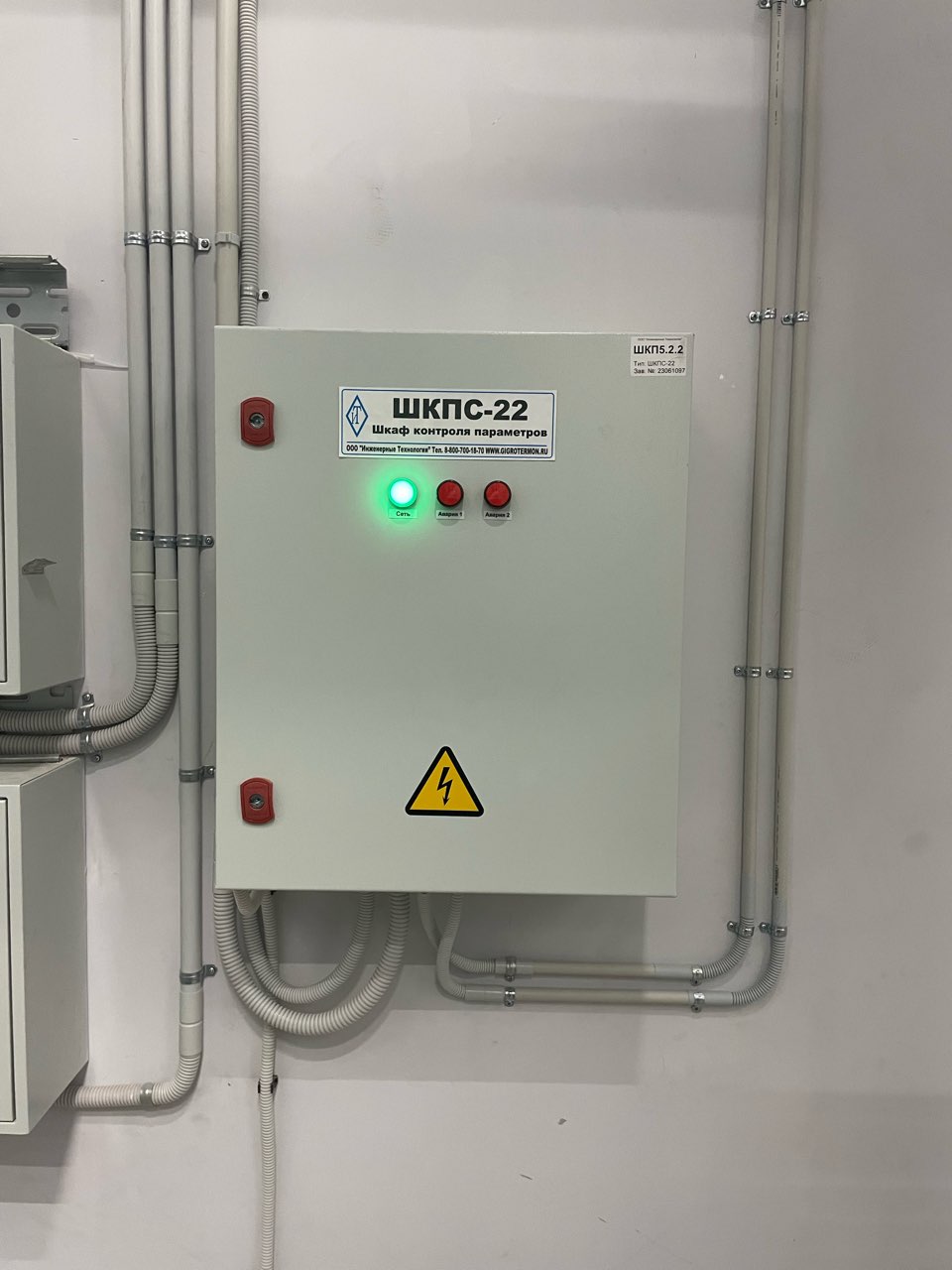

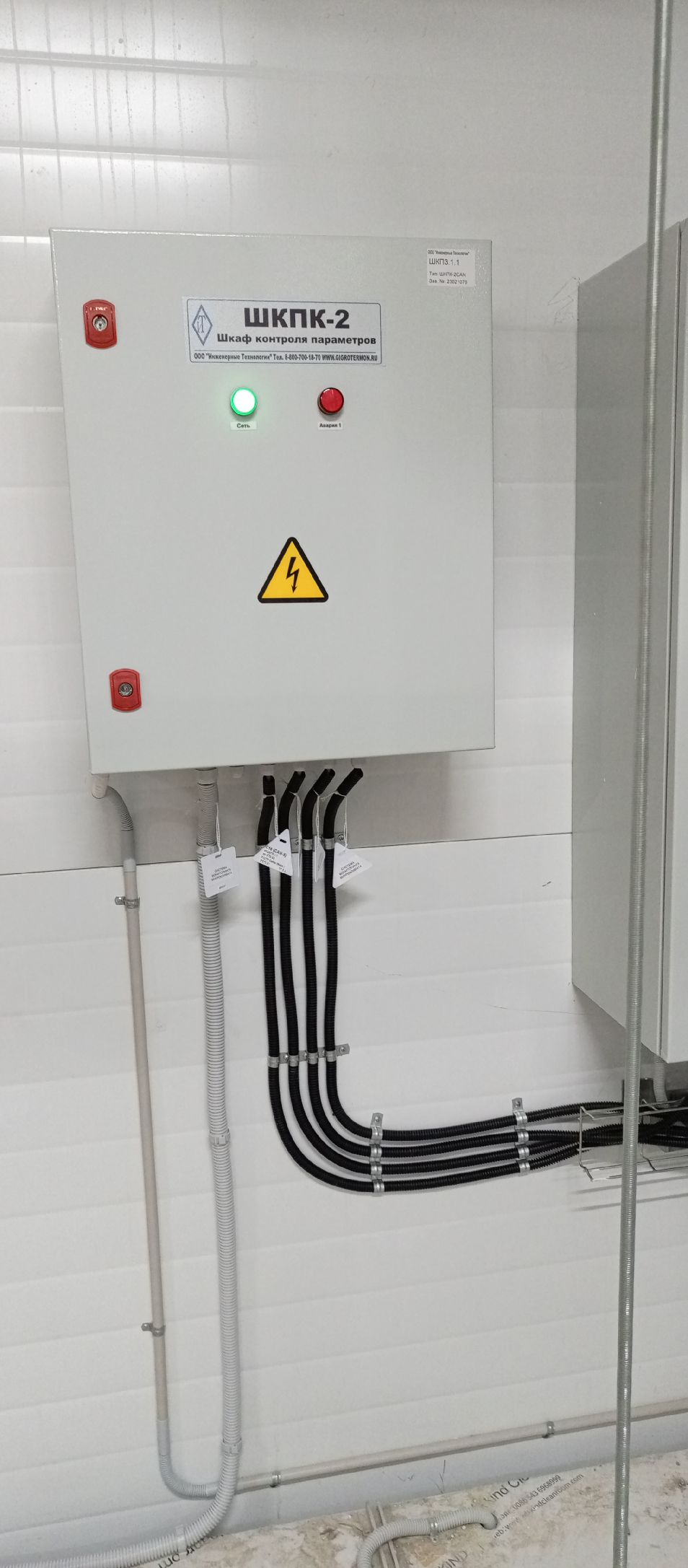

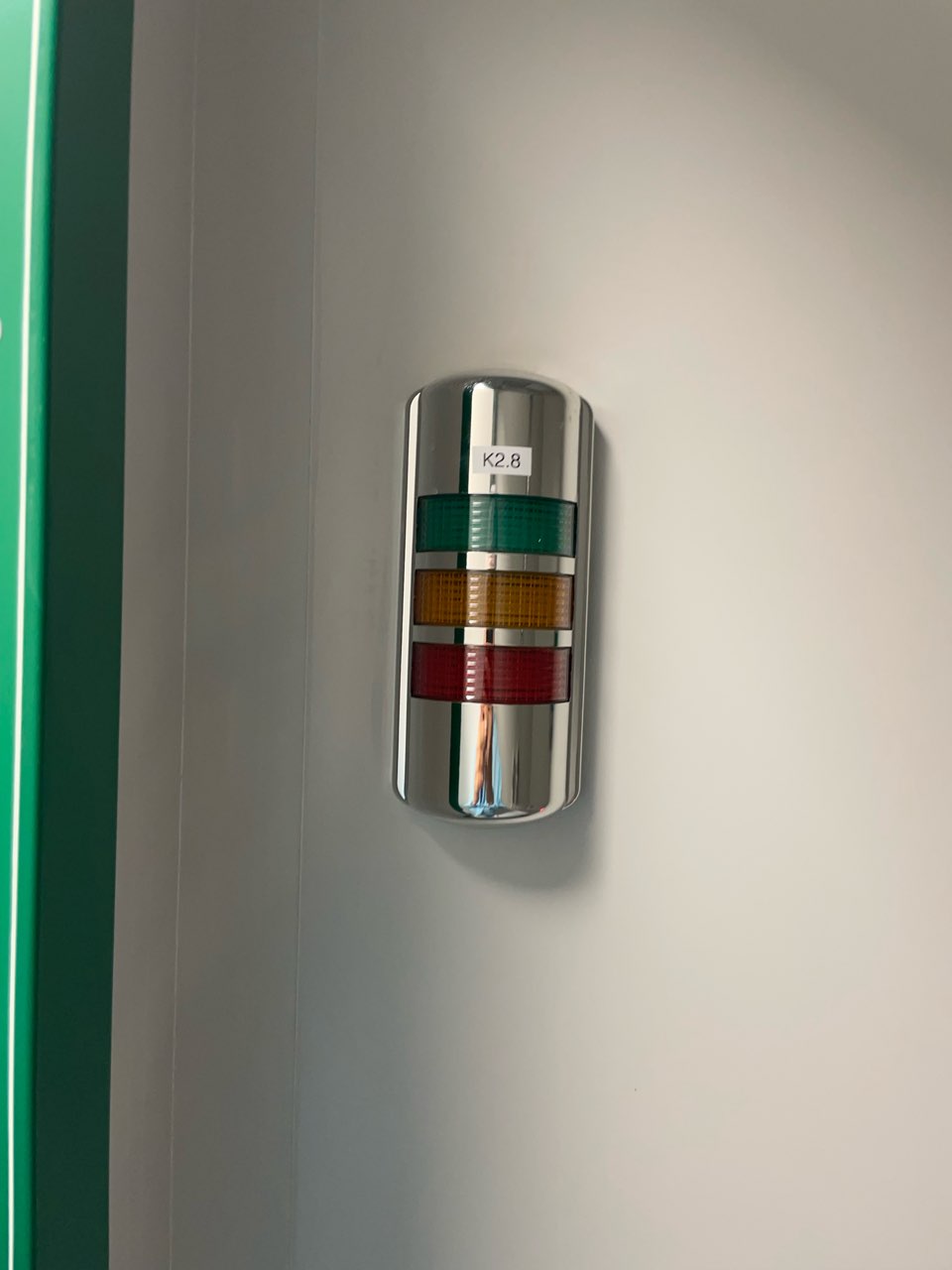

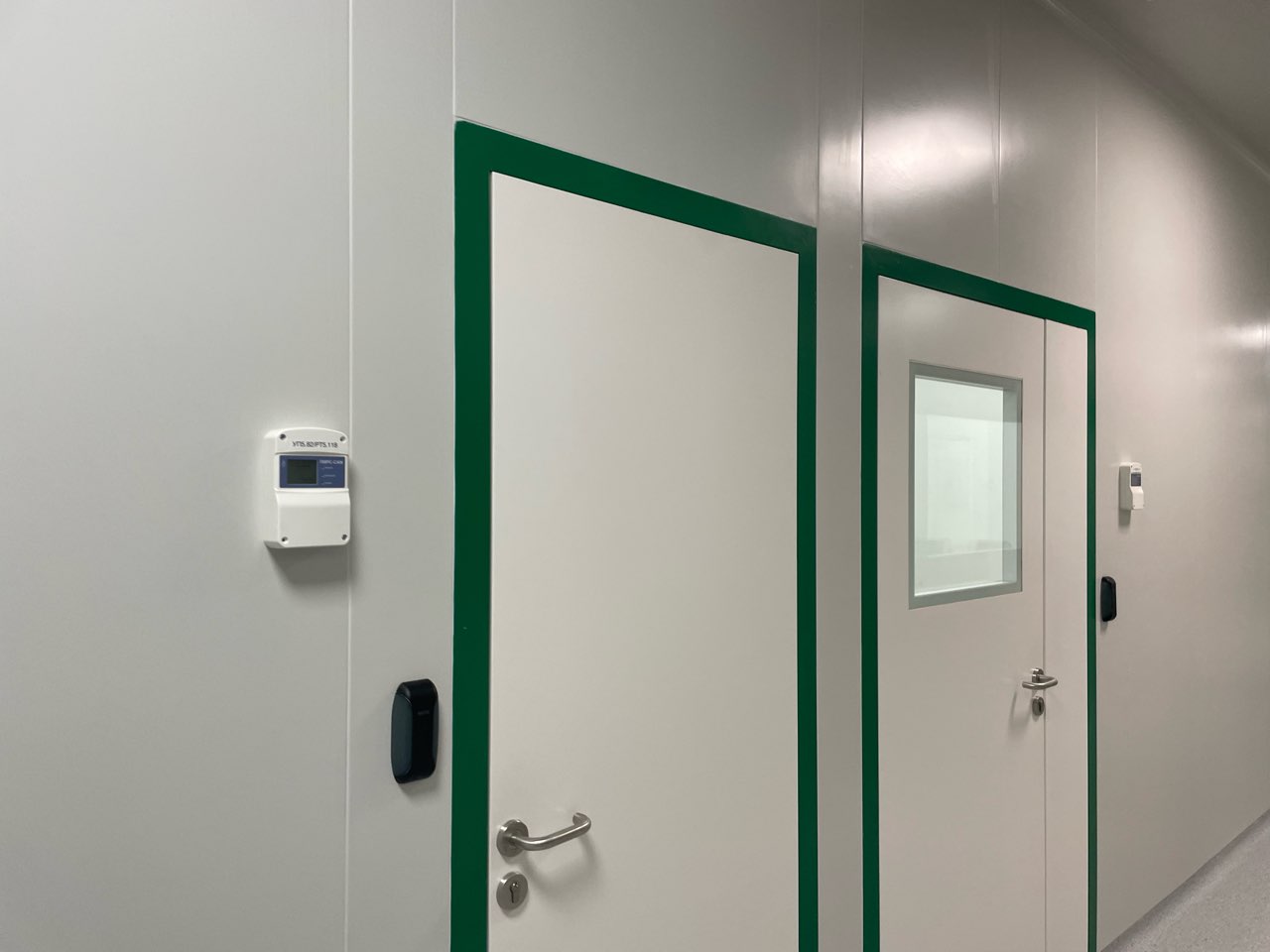

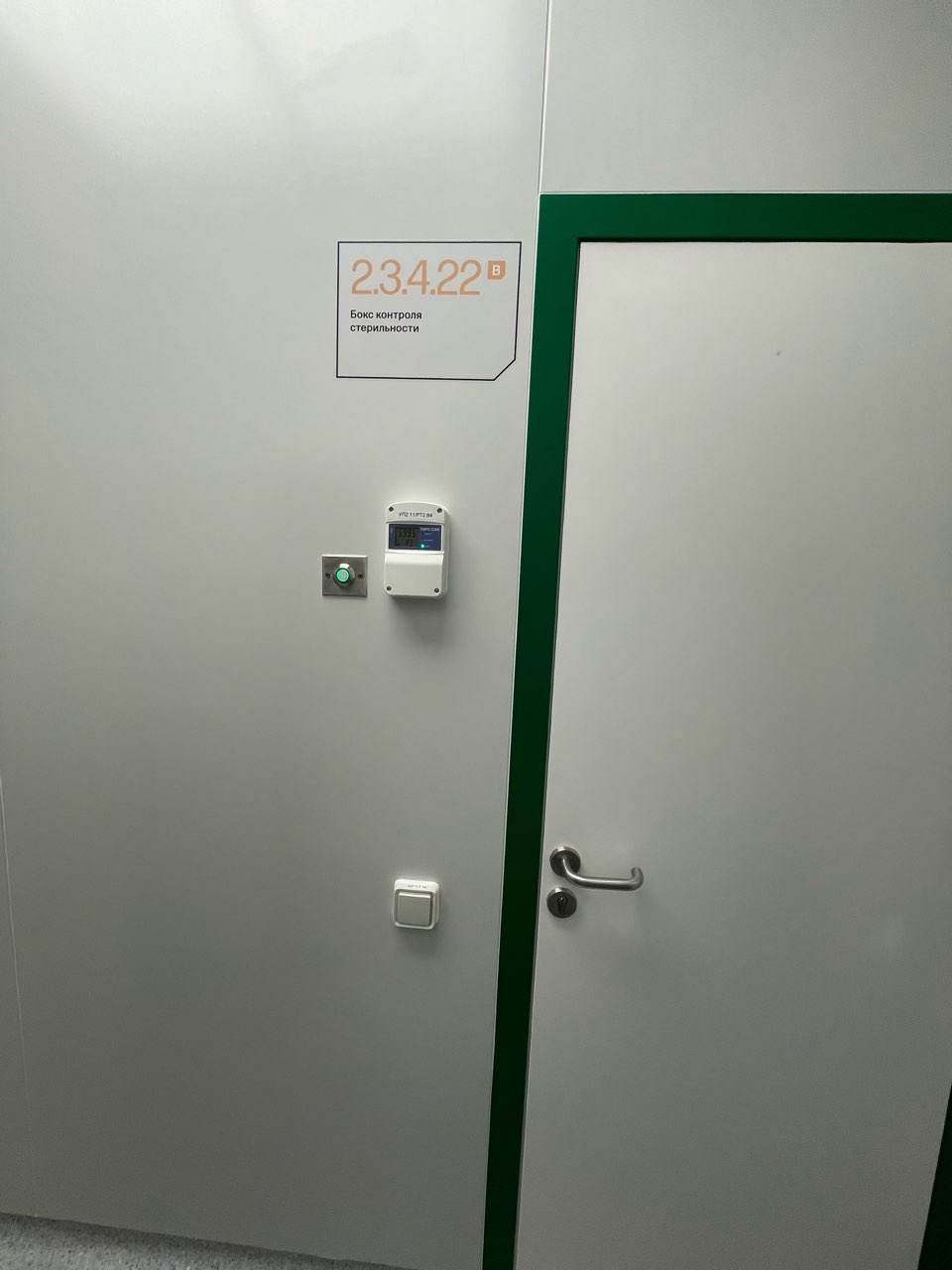

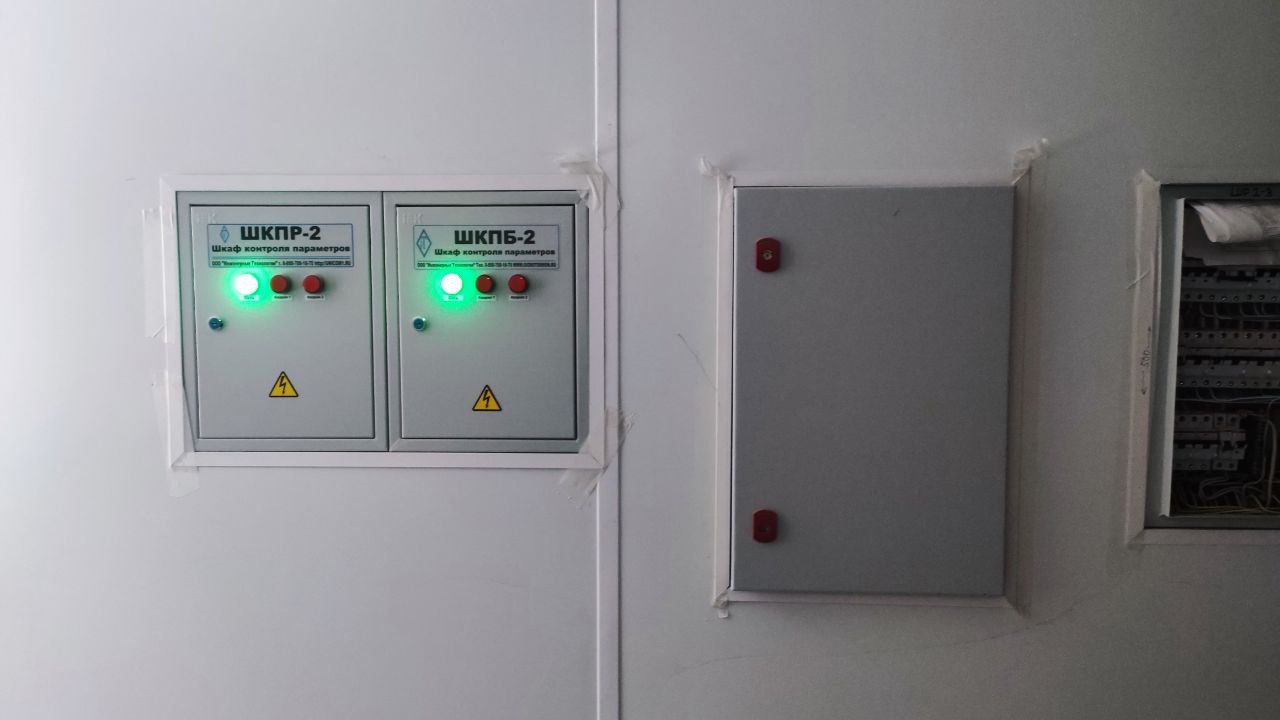

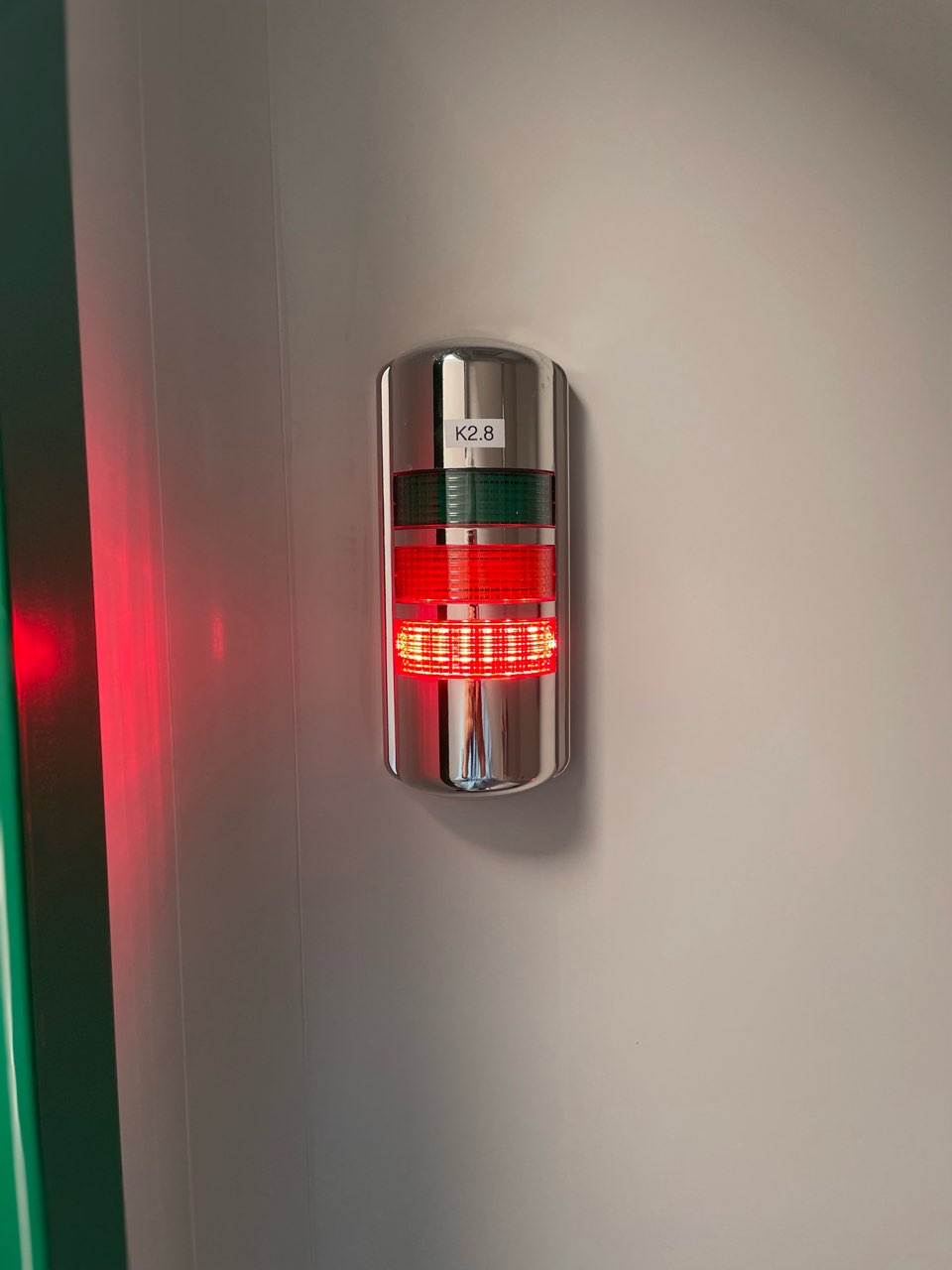

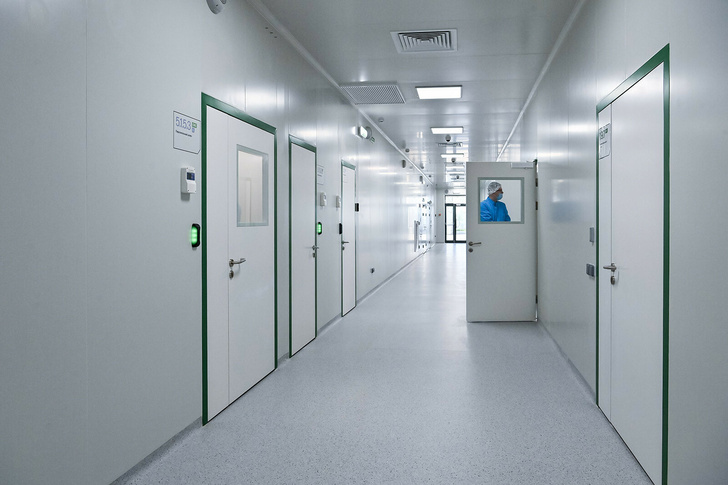

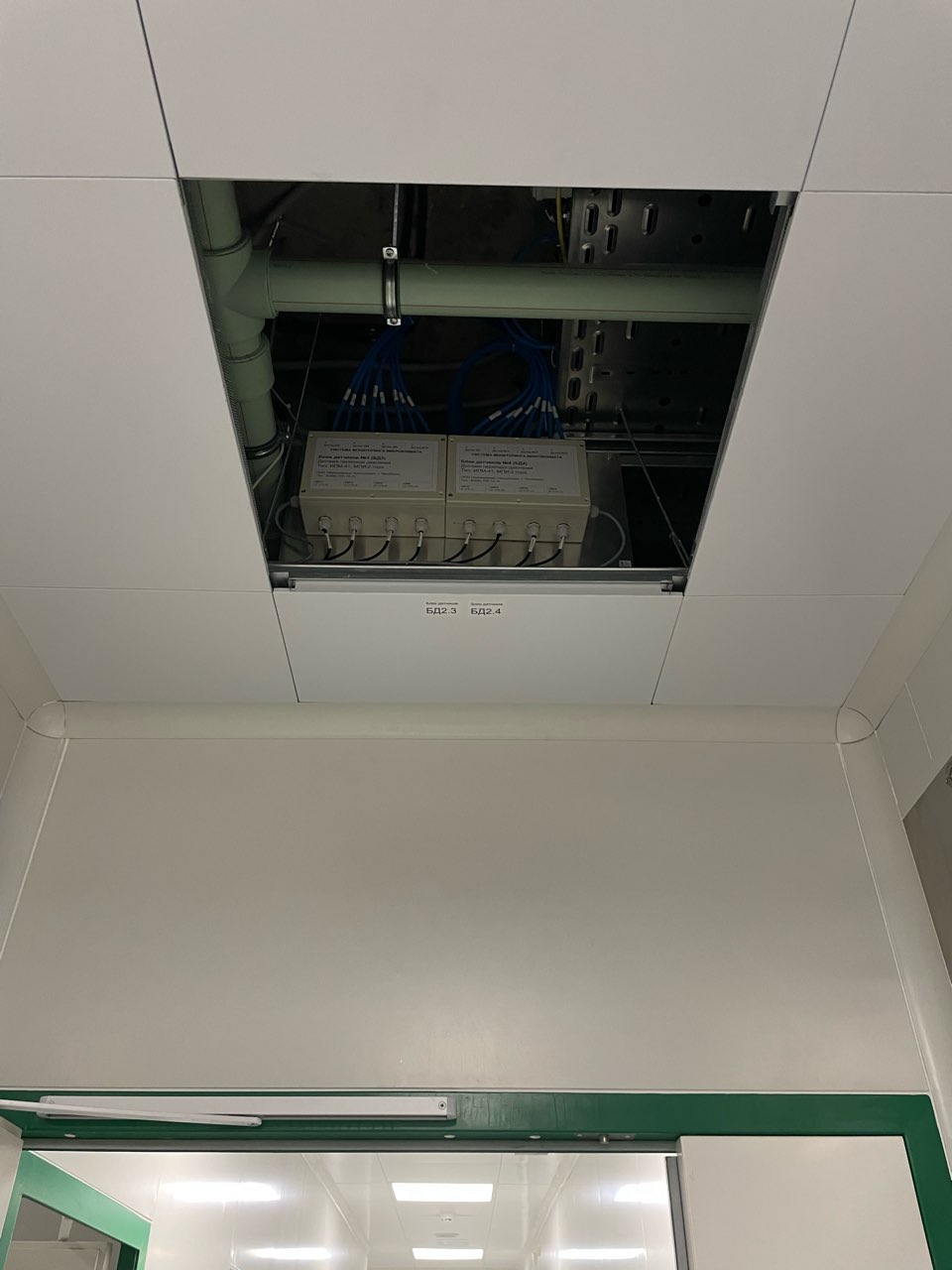

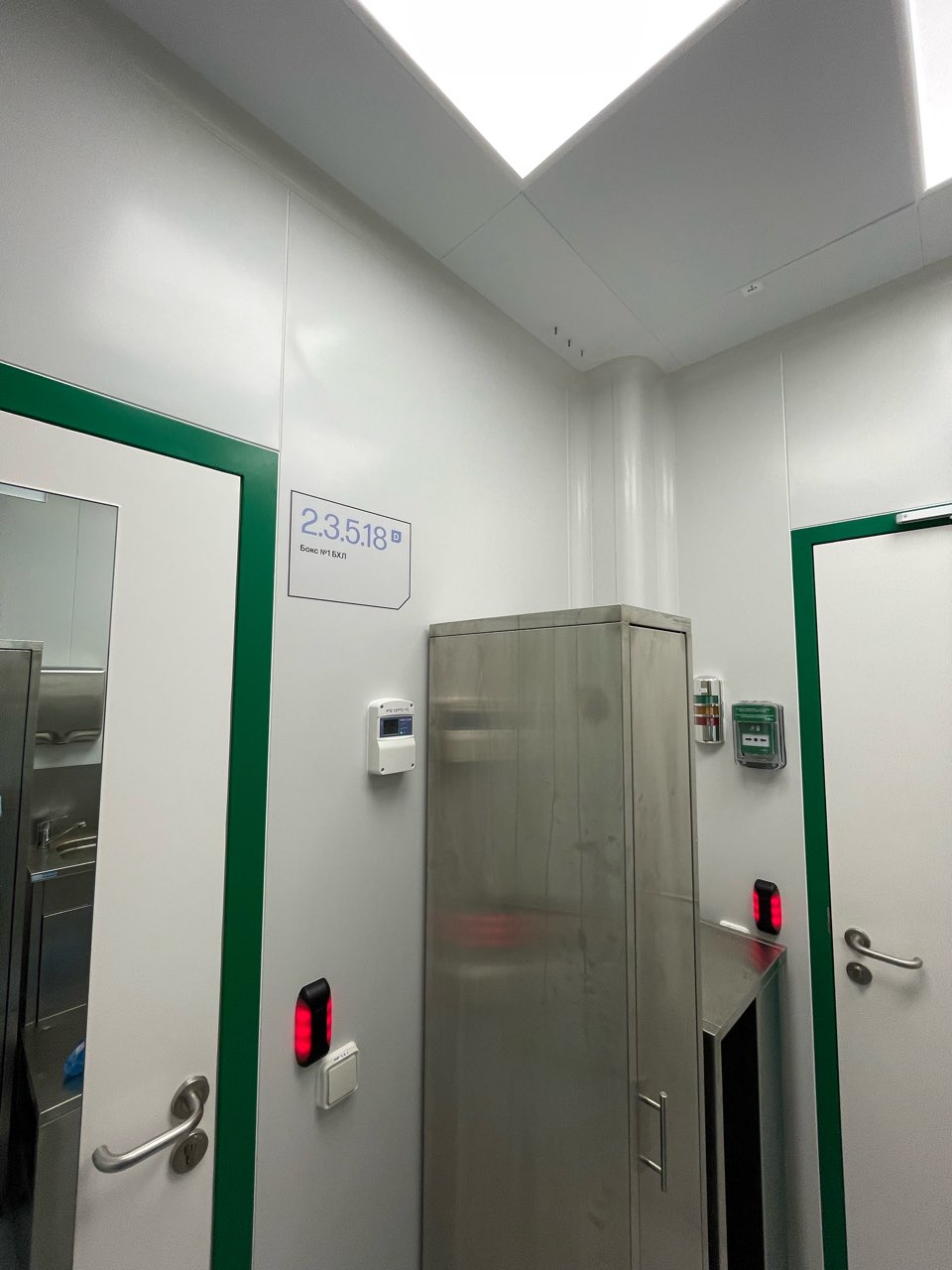

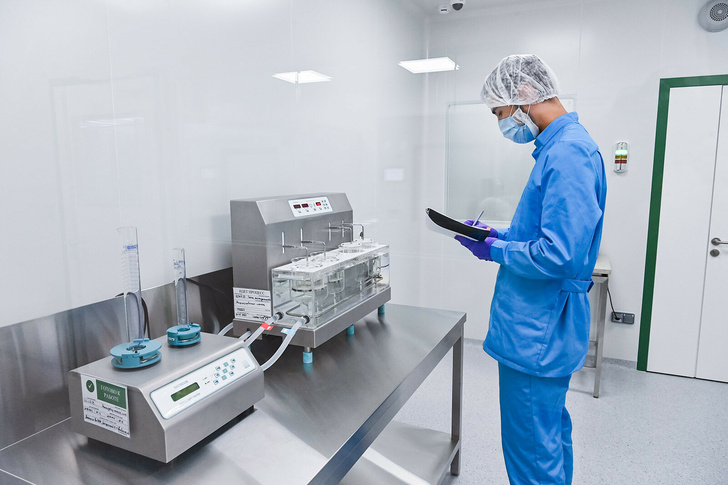

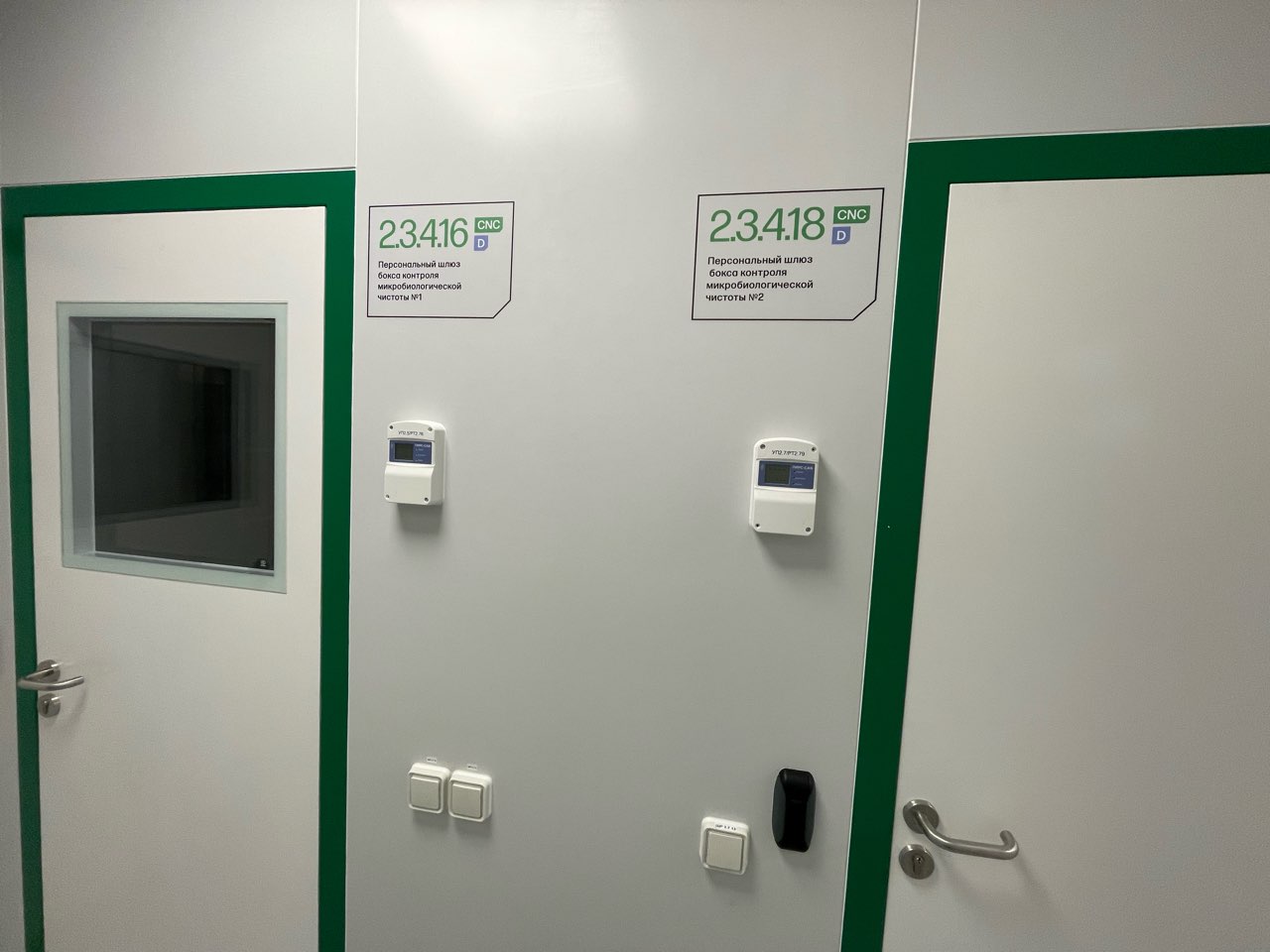

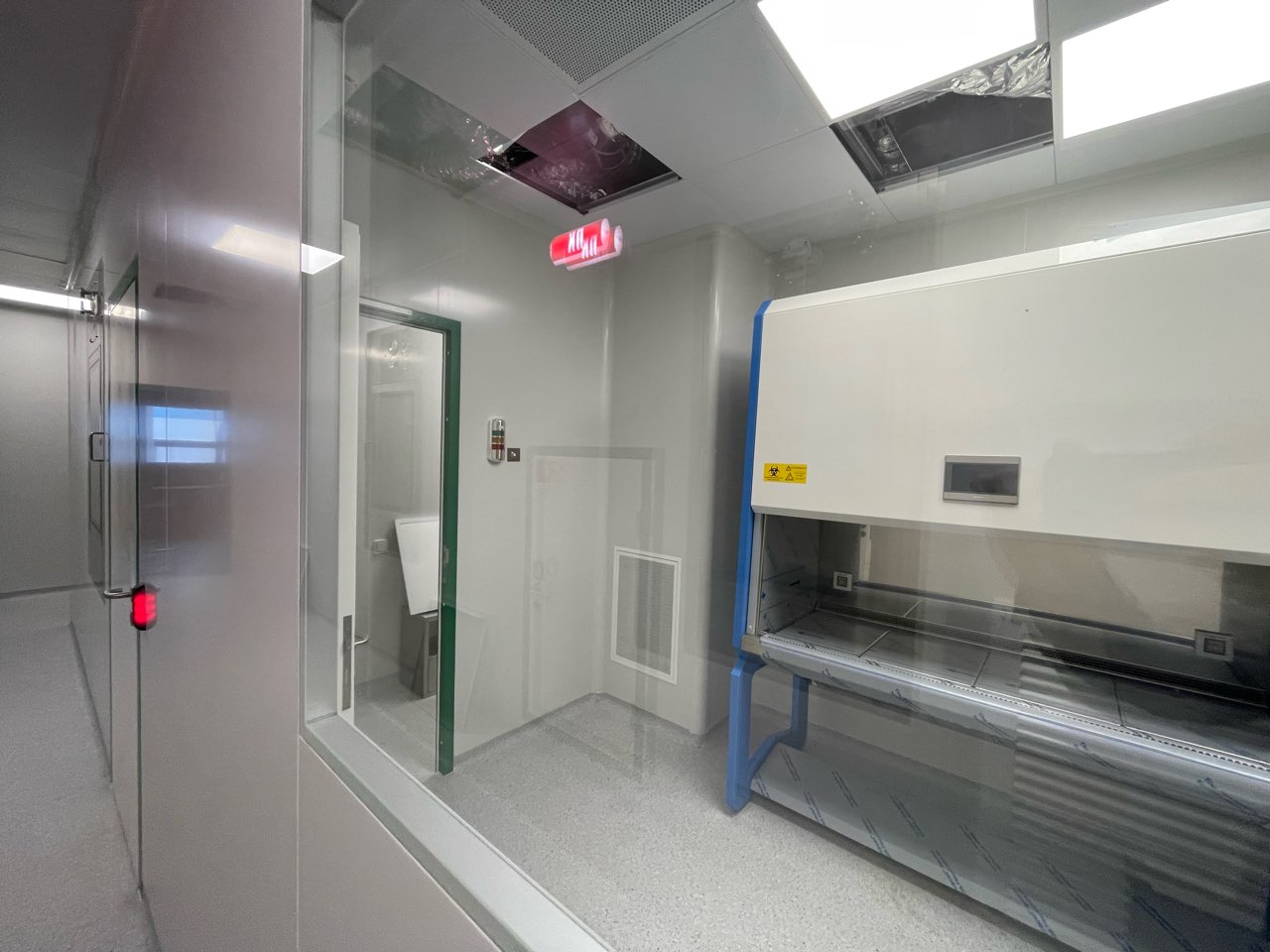

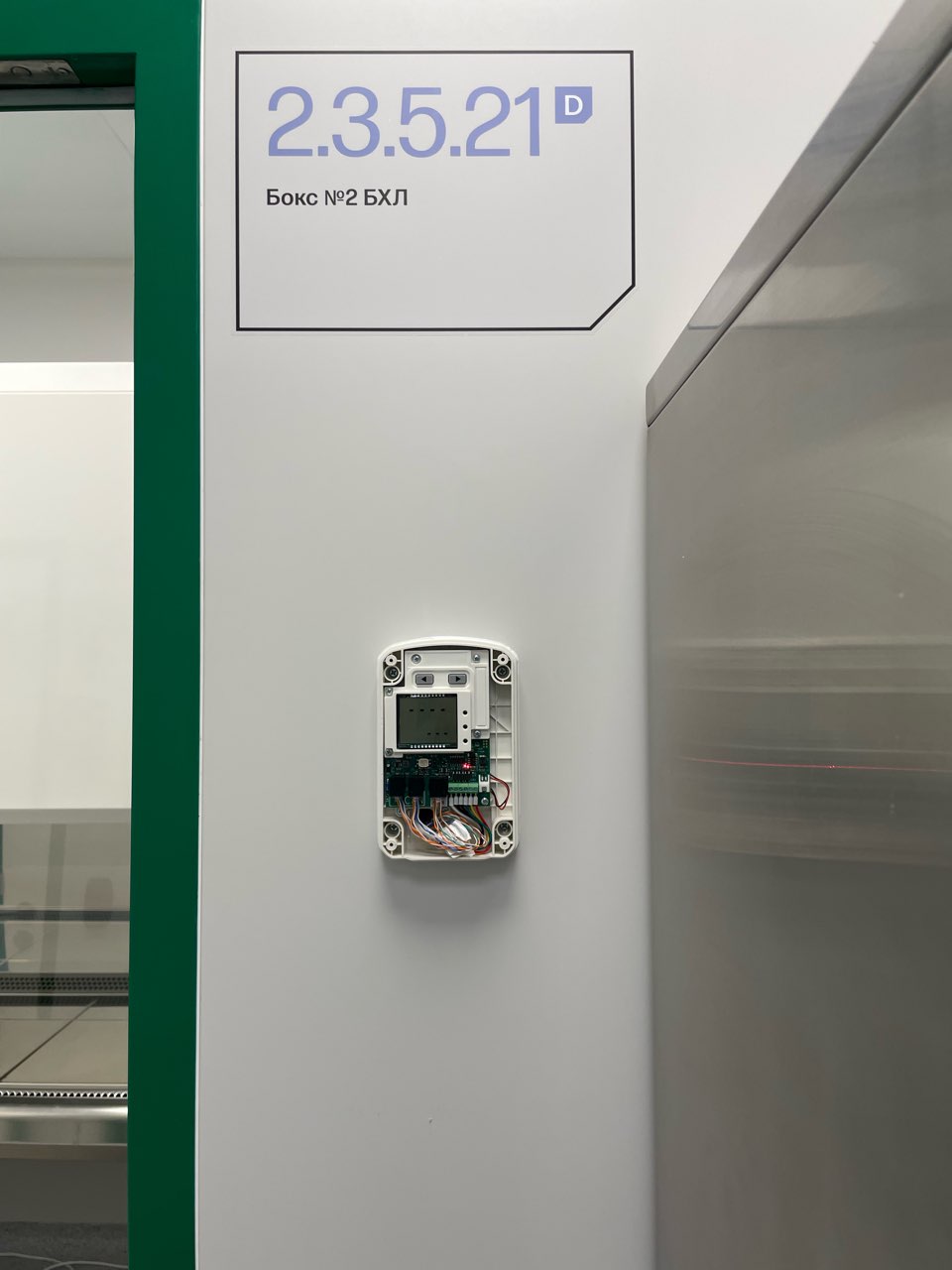

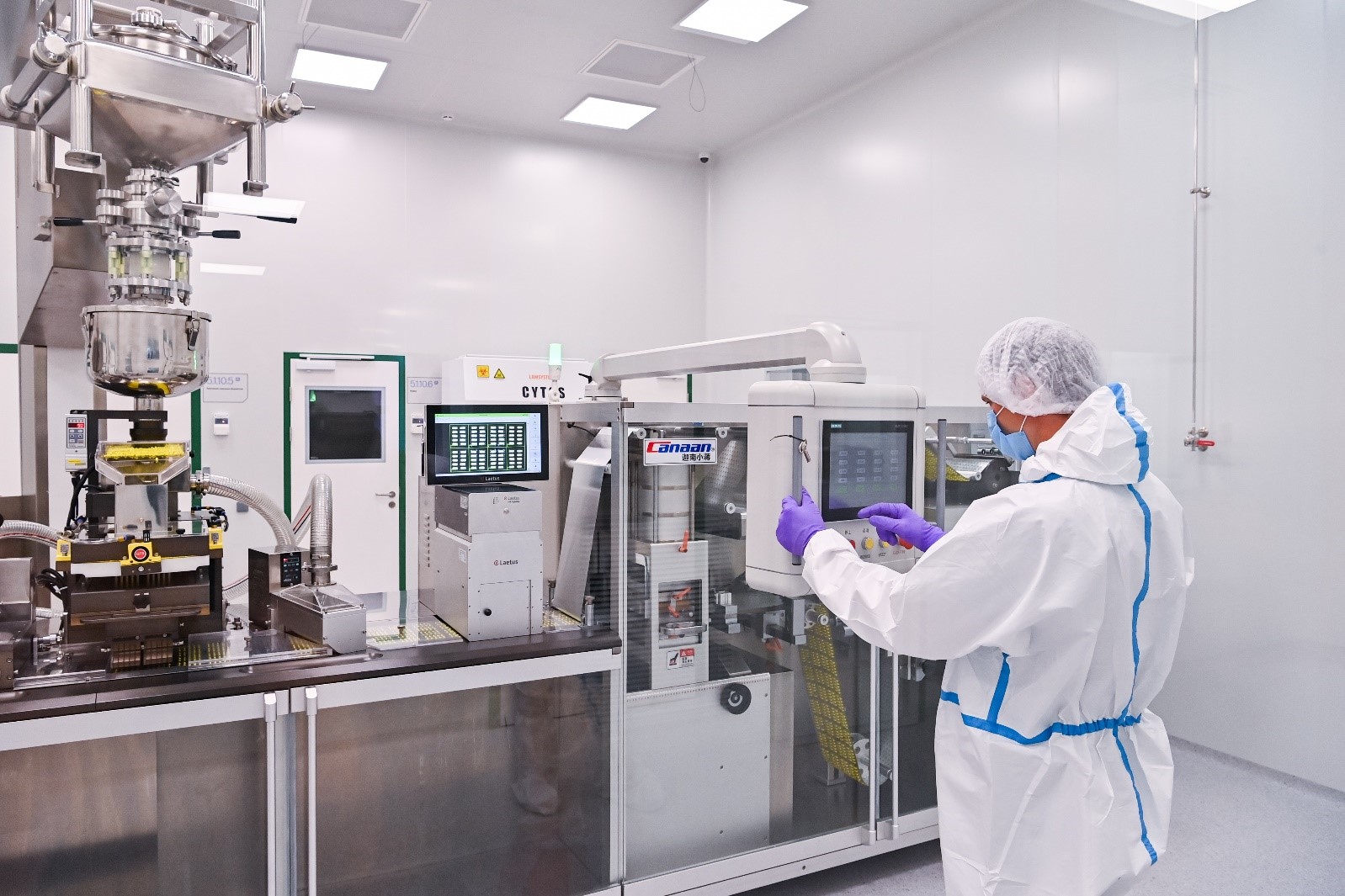

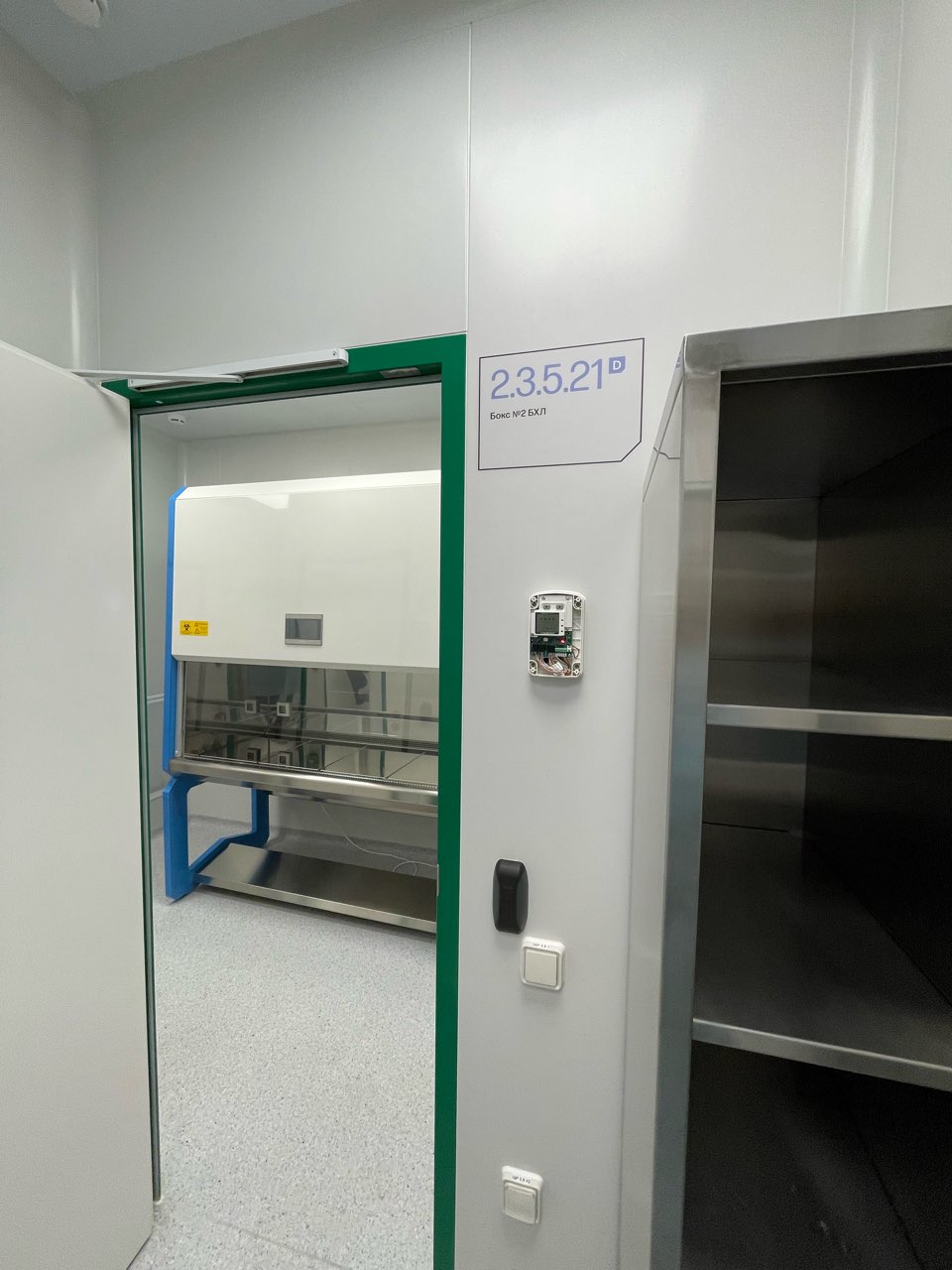

Чистые помещения представляют собой специализированные зоны с контролируемым уровнем загрязнений, таких как пыль, микробные частицы и химические вещества. Эти помещения необходимы в таких отраслях, как микроэлектроника, фармацевтика, биотехнологии и медицина. Для обеспечения необходимого уровня чистоты и предотвращения загрязнений в чистых помещениях требуется тщательный контроль различных параметров, таких как количество частиц в воздухе, микробиологическая чистота, температура, относительная влажность, дифференциальное давление воздуха, скорость воздушного потока.

1. Материалы и конструкция оборудования:

• Оборудование должно быть выполнено из коррозионно-устойчивых и легко очищаемых материалов.

• Конструкция должна минимизировать наличие углов, щелей и труднодоступных мест, где могут накапливаться загрязнения.

• Использование материалов, не выделяющих частицы и летучие органические соединения

• Оборудование должно быть удобно для регулярной очистки и дезинфекции.

• Применение материалов, устойчивых к моющим и дезинфицирующим средствам.

• Совместимость оборудования с методами стерилизации, используемыми в чистых помещениях.

Автоматизированные системы мониторинга микроклимата играют важную роль в поддержании необходимых условий в чистых помещениях. Системы мониторинга микроклимата Гигротермон предназначены для централизованного сбора, контроля в режиме реального времени, визуализации и хранения параметров микроклимата.

Для мониторинга микроклимата внутри чистых помещений наша компания предлагает следующие датчики из линейки «Климатические датчики ИПМ»:

Модификации и характеристики примененных датчиков линейки ИПМ

*) Диапазон отображения: (0…99) %.

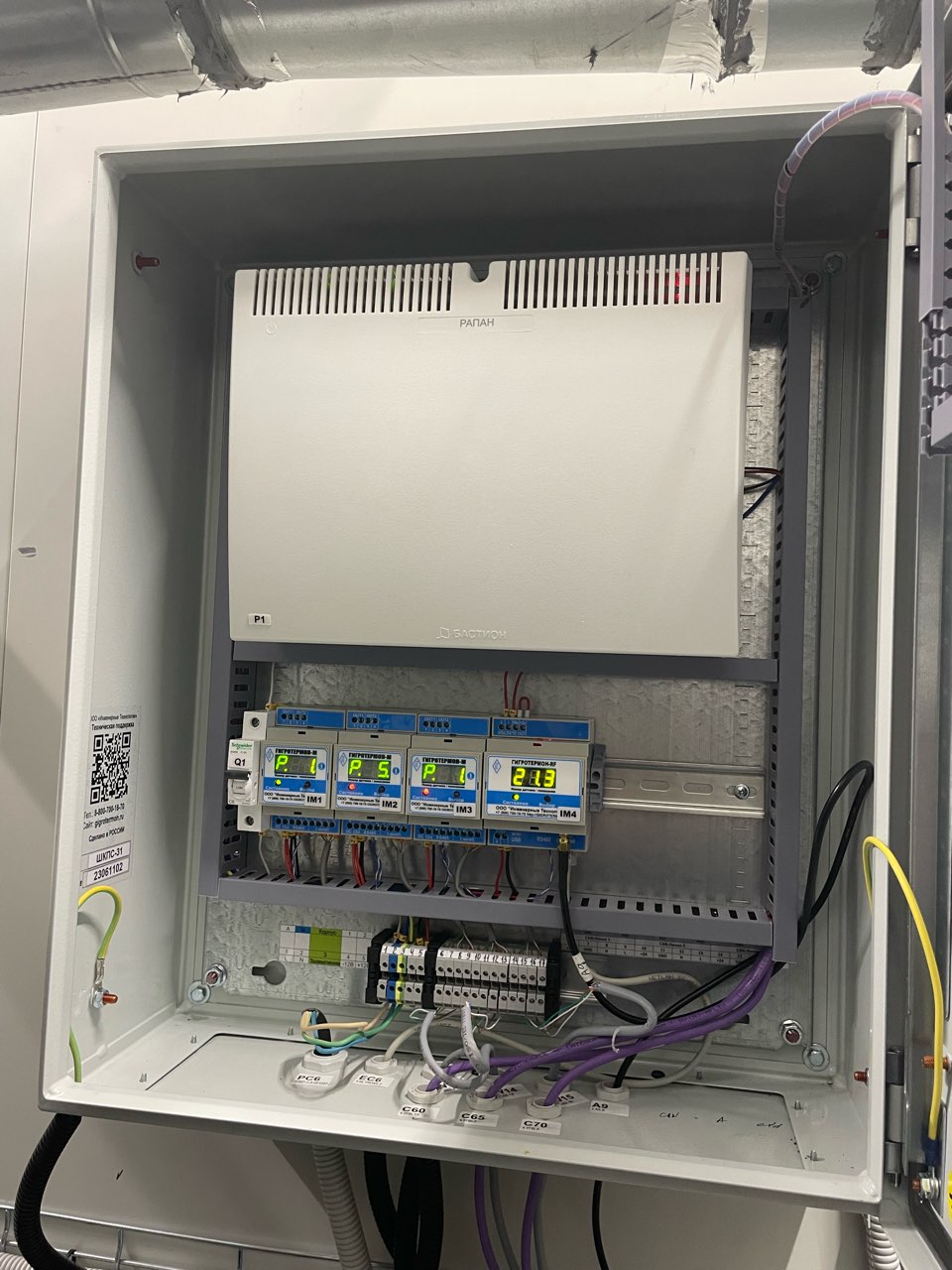

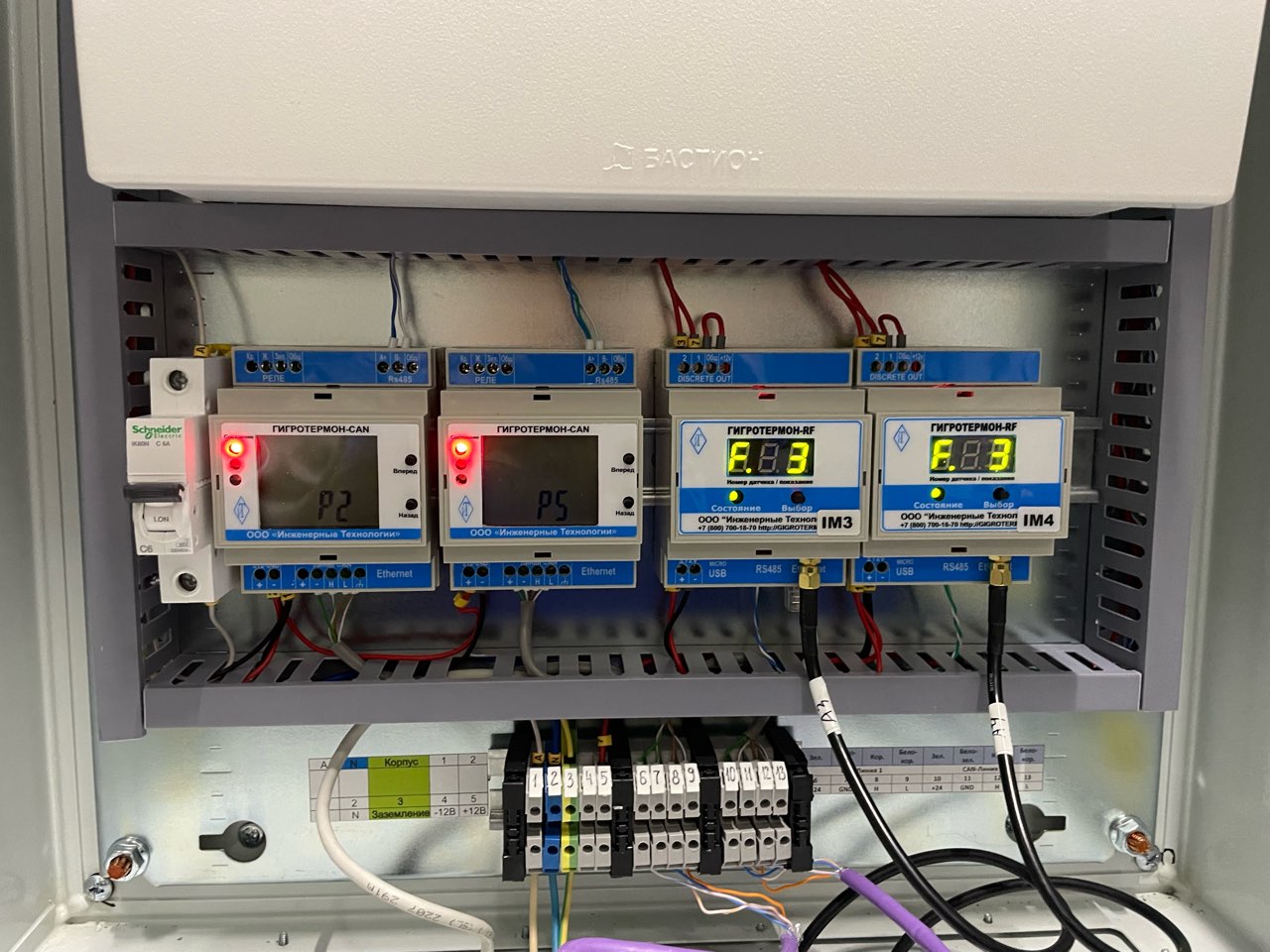

Связь с датчиками может осуществляться по кабельной линии (проводная система) или по радиоэфиру 433 МГц (беспроводная система). В зависимости от выбранного типа контроллера и датчиков, система обеспечивает от двух до трех уровней защиты данных от потерь.

Оборудование Гигротермон может успешно применяться как со штатным, бесплатным и валидируемым программным обеспечением Гигротермон-АРМ, так и в составе сторонней SCADA системы.

Системы мониторинга микроклимата, построенные на базе оборудования Гигротермон и программного обеспечения Гигротермон-АРМ, соответствуют следующим требованиям:

• GAMP 5.

• FDA 21 CFR Part 11: Поддерживает требования к электронным записям и подписям, обеспечивая целостность, безопасность и доступность данных.

• Решение Совета ЕЭК от 3 ноября 2016 г. № 77: Соответствует требованиям, установленным для обеспечения качества и безопасности фармацевтической продукции.

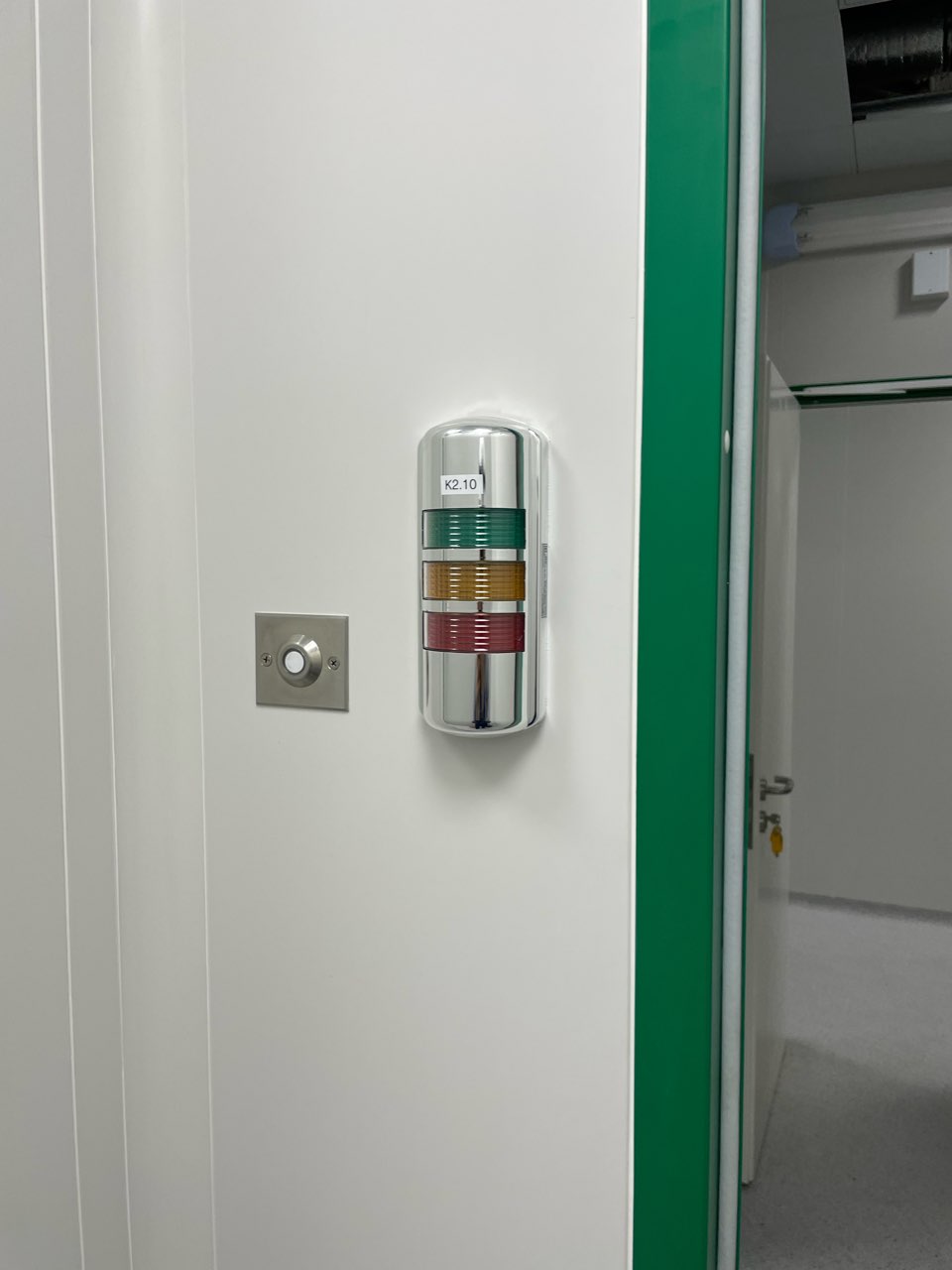

• ГОСТ Р ИСО 14644-2-2020: Соответствует требованиям данного стандарта, включая возможность установления двух уровней тревоги "предупреждение" и "действие" (например, при контроле перепада давления). Такая функция реализована в технологии "Гигротермон-CAN".

• Устойчивость к коррозии и санитарной обработке: Поверхности компонентов системы "Гигротермон", устанавливаемых внутри чистых помещений, устойчивы к коррозии, имеют гладкие формы и выдерживают обработку этиловым и изопропиловым спиртом, а также 6% раствором перекиси водорода.

• Регистрация в реестрах средств измерений: Датчики линеек ИПМ, ТГМ и TR внесены в реестры средств измерений России и некоторых стран СНГ. Система мониторинга микроклимата Гигротермон также внесена в реестр СИ РФ и Узбекистана. Для поверки (калибровки) датчиков их необходимо снять с системы и передать в поверочную лабораторию. Они имеют небольшие габариты и удобны в транспортировке. При необходимости поверки самой системы Гигротермон - она поверяется на месте установки (без демонтажа) путем применения специальных эмуляторов датчиков ИПМ. Межповерочный интервал на систему составляет 2 года.

КЛИМАТИЧЕСКИЕ ДАТЧИКИ ИПМ

внесены в реестры СИ России, Узбекистана, Киргизии. МПИ – 2 года

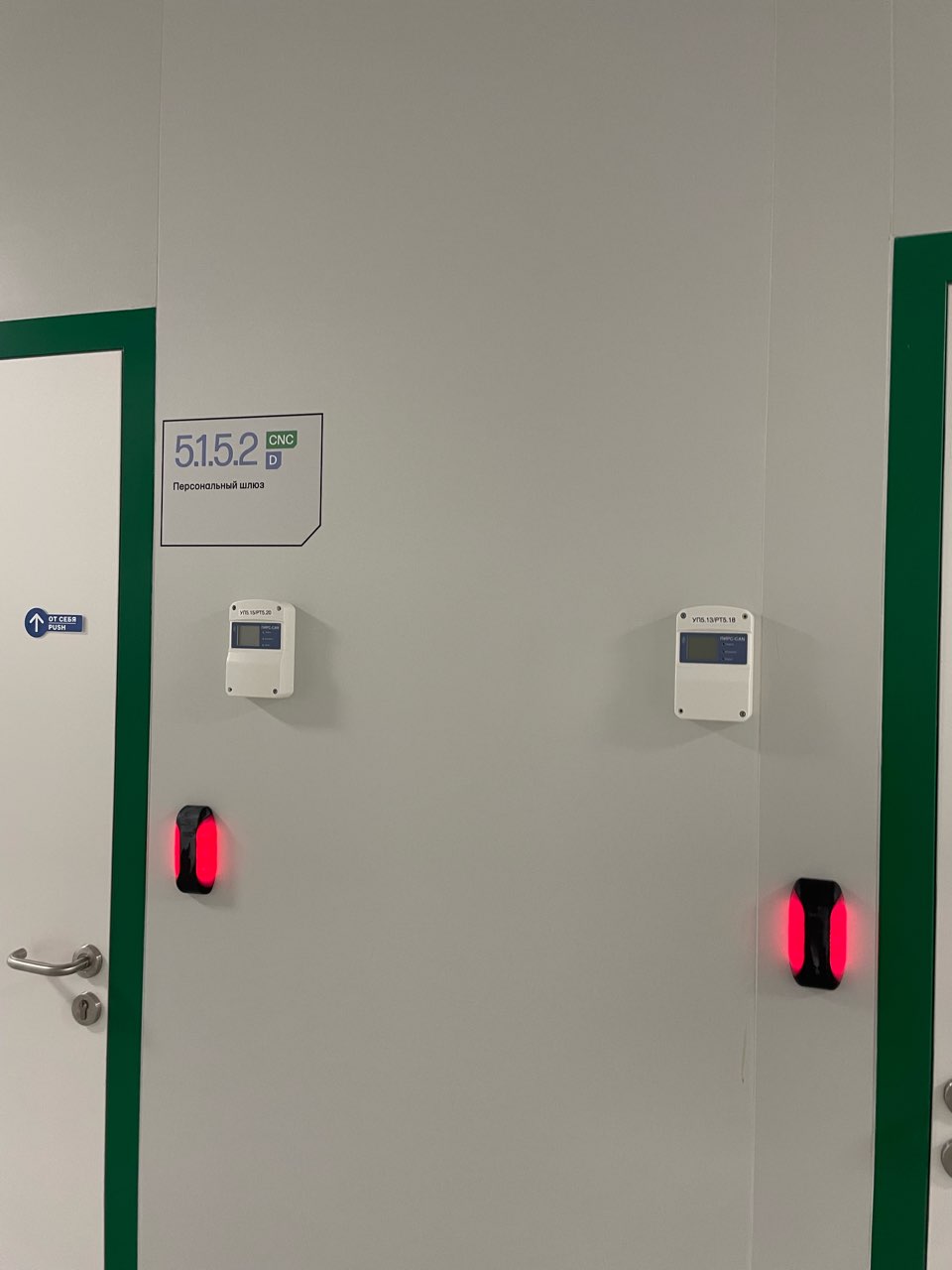

Датчики дифференциального давления ИПМ-41-03-11 предназначены для измерения перепада давления воздуха между чистыми помещениями и окружающими их зонами.

Внешний вид датчика ИПМ-41-03-11

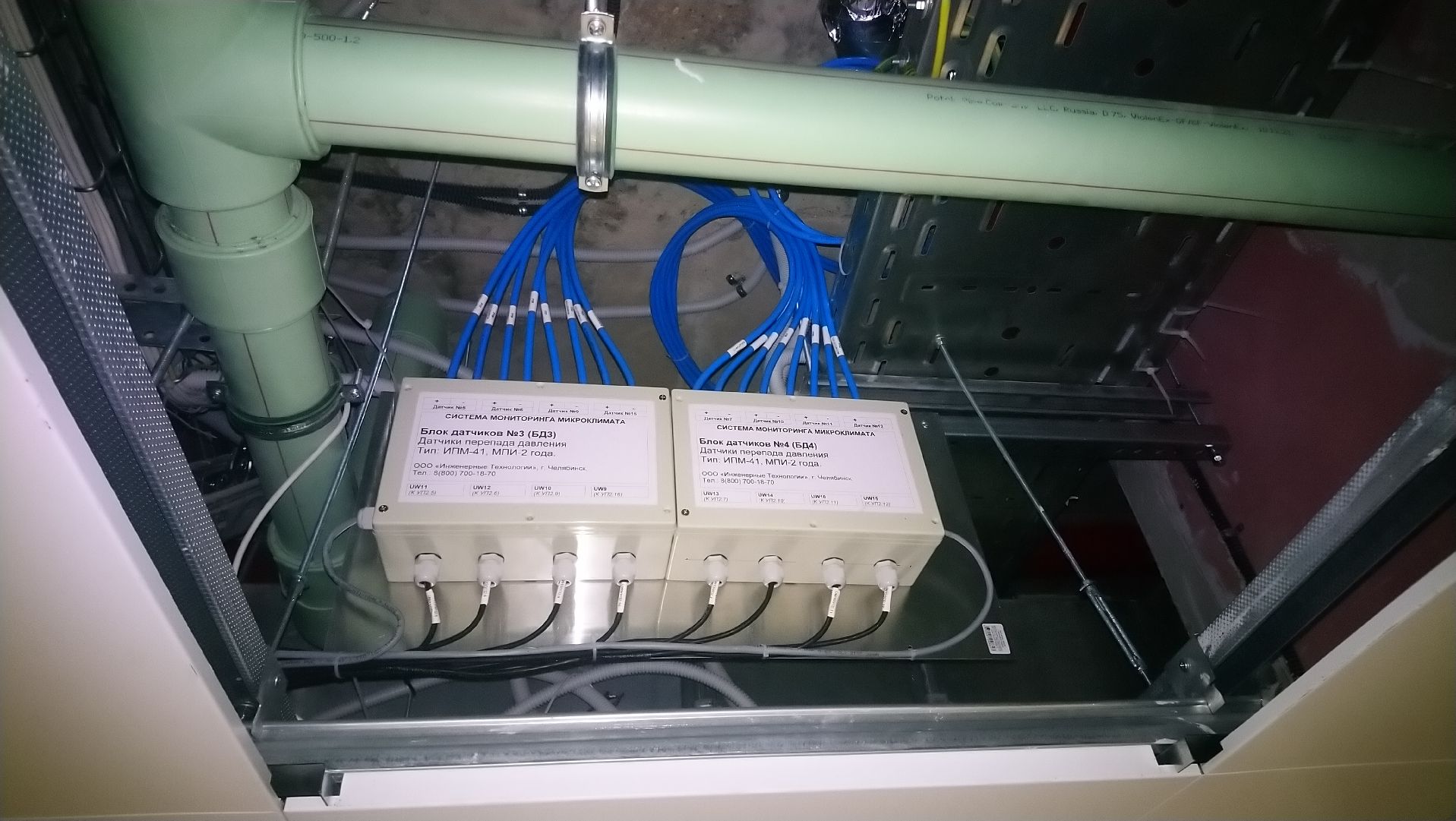

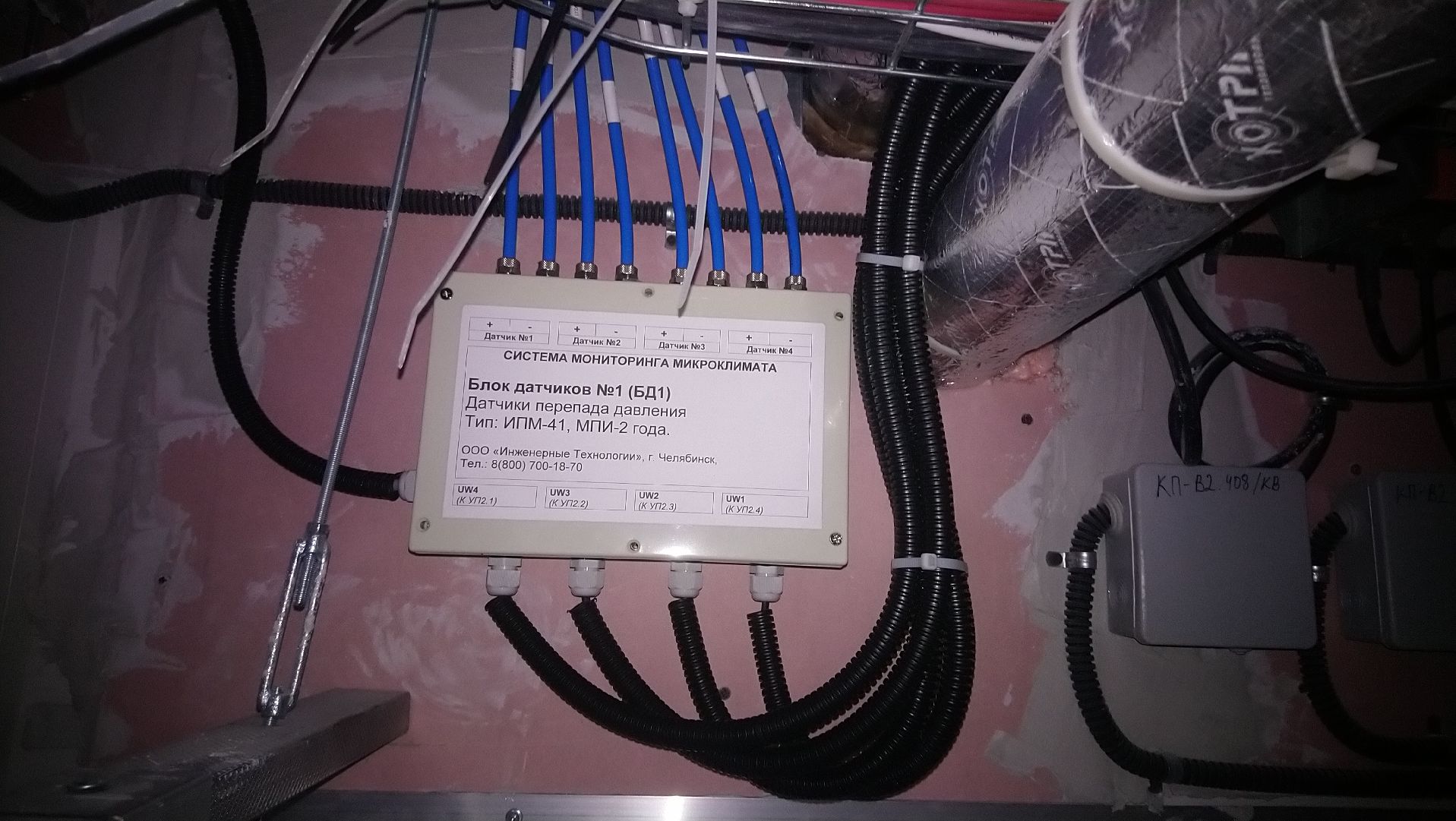

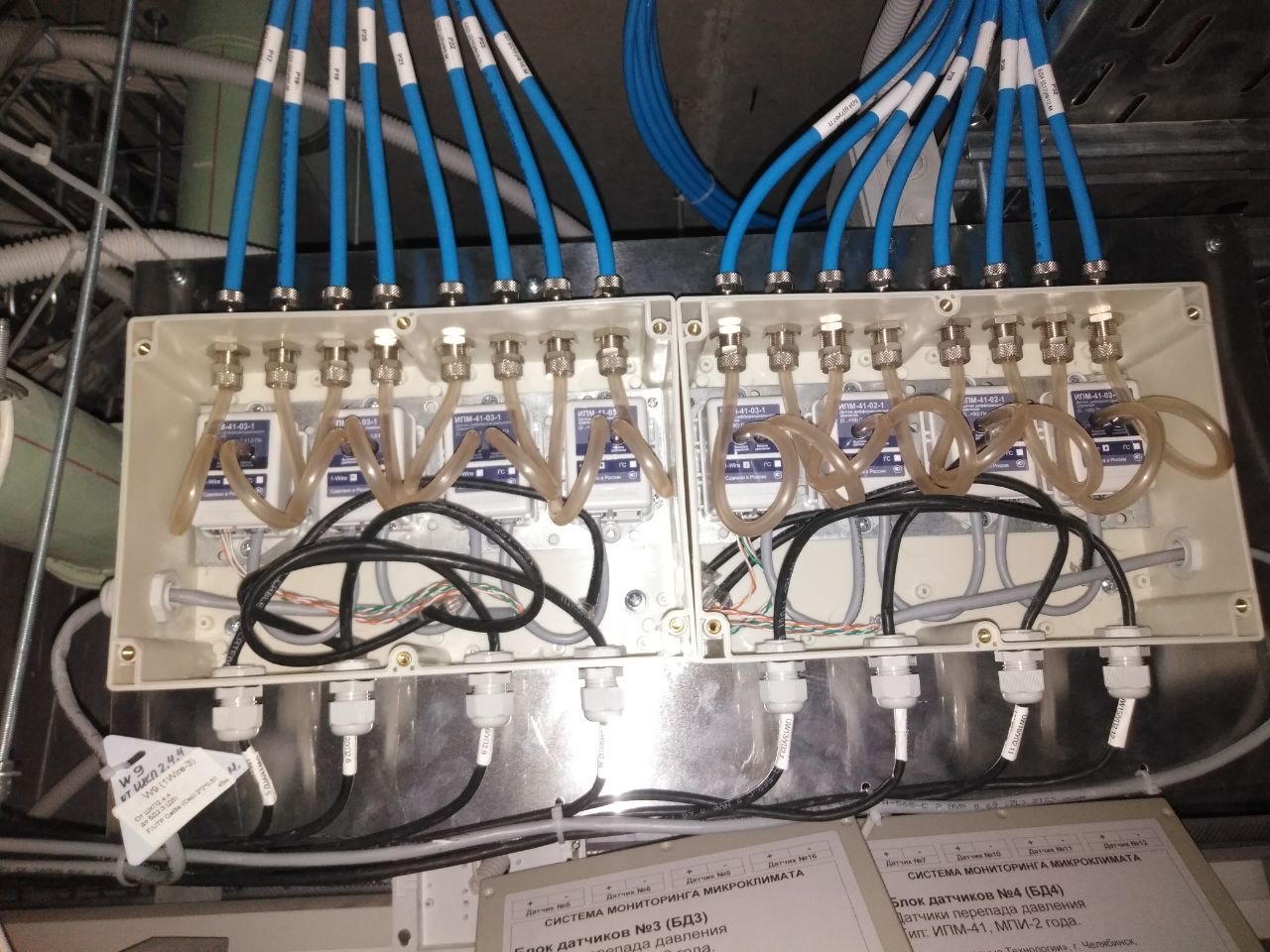

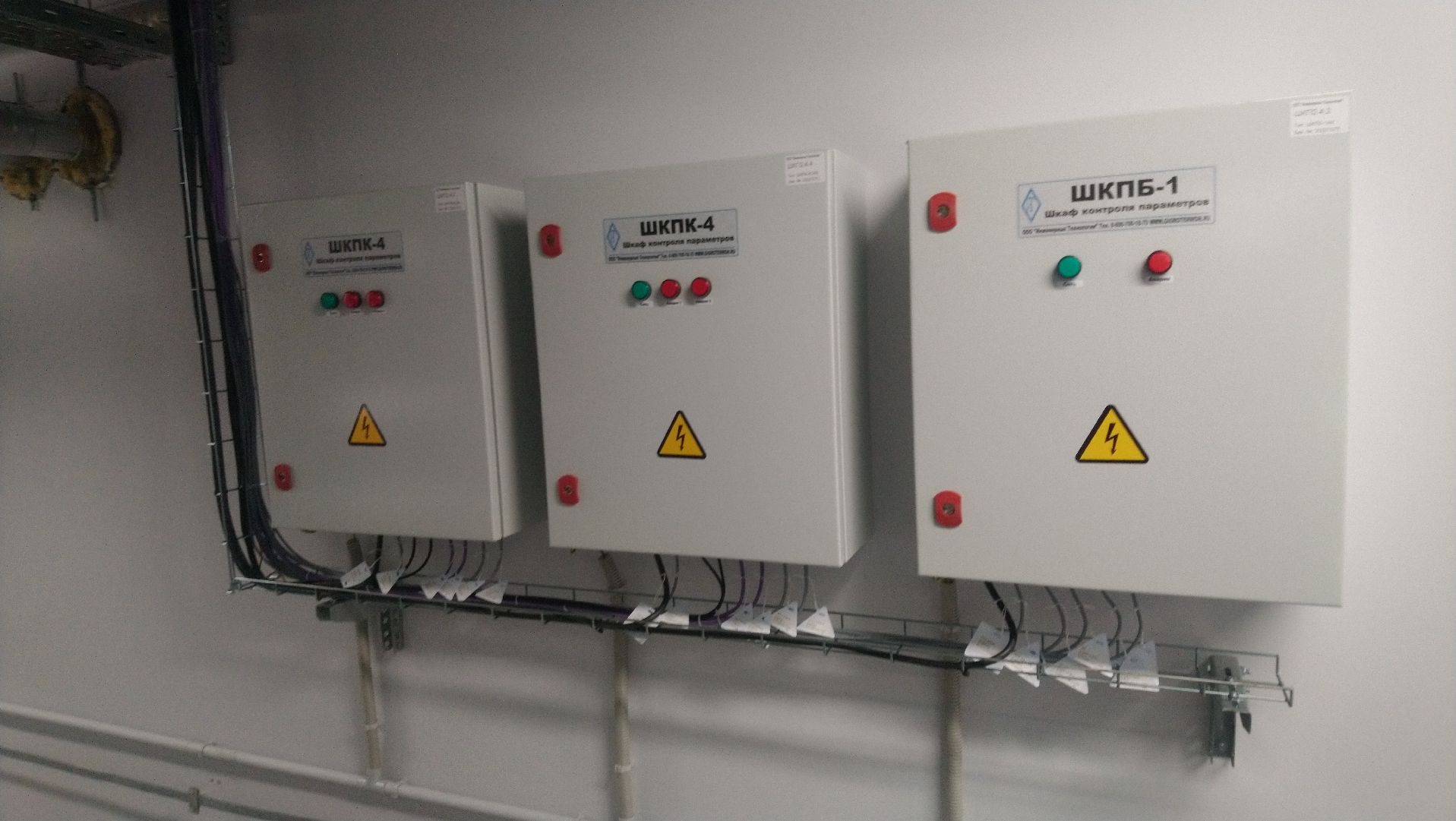

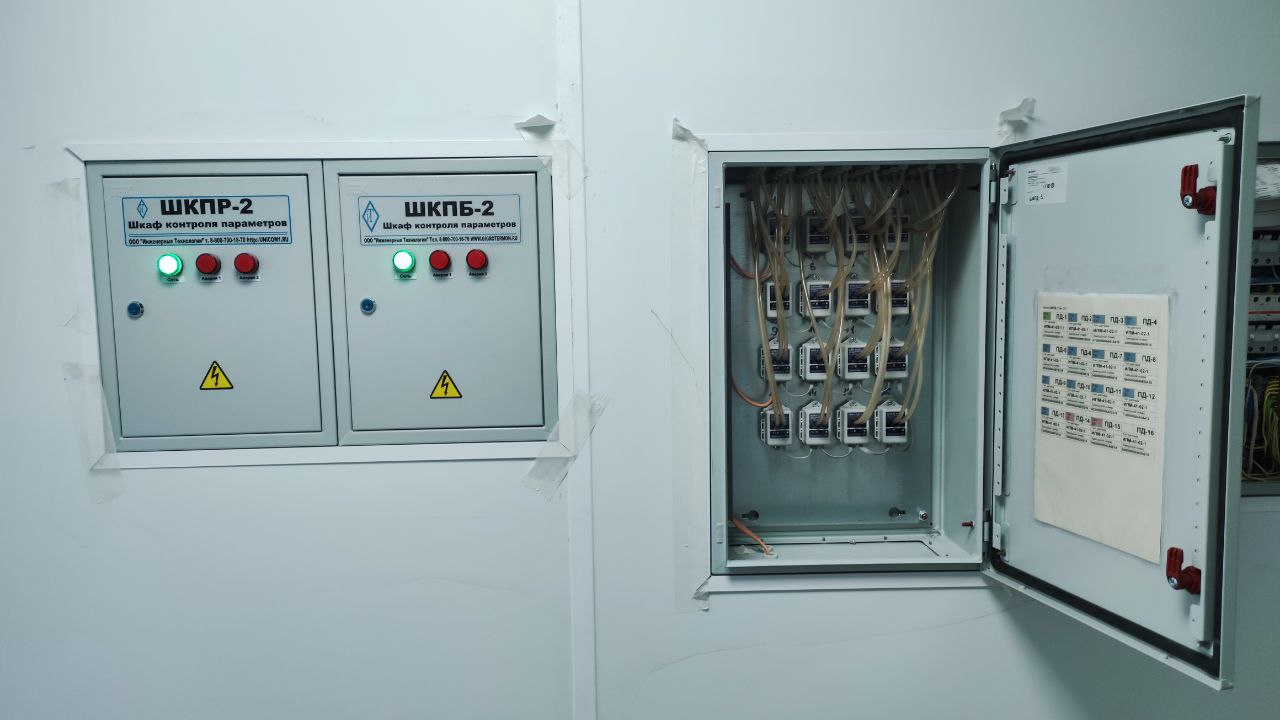

Датчики ИПМ-41-03-11 в пылезащитном боксе

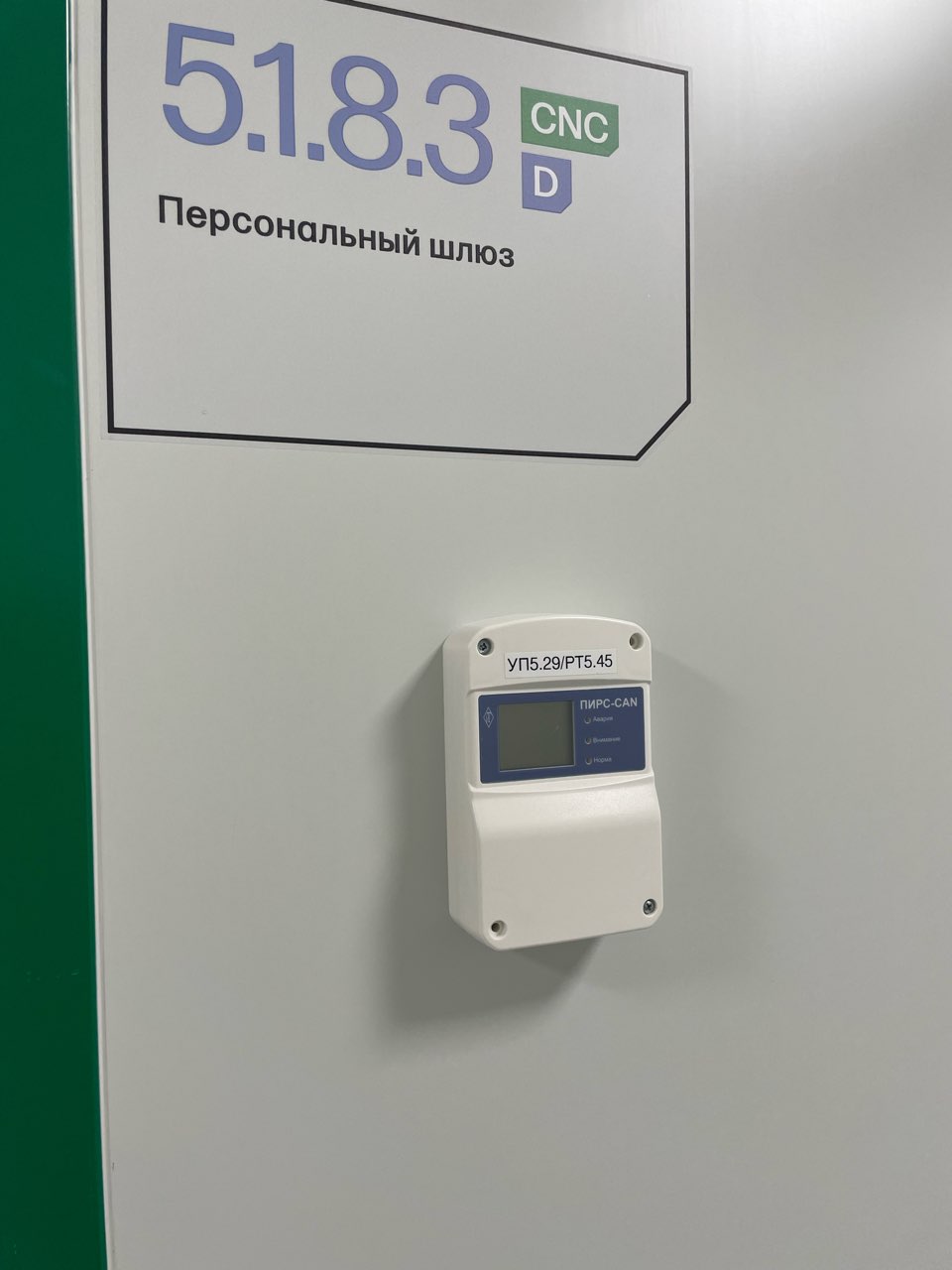

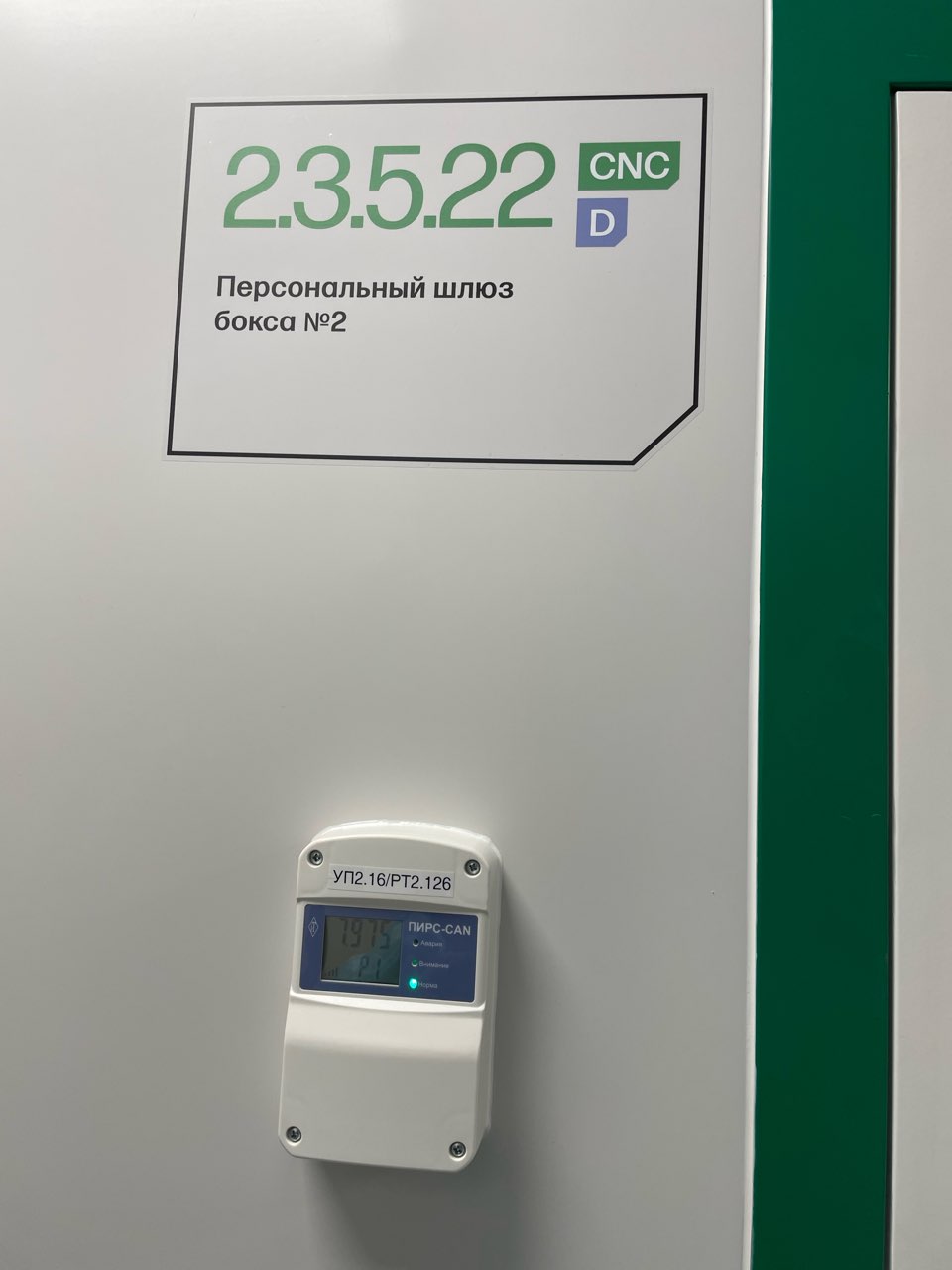

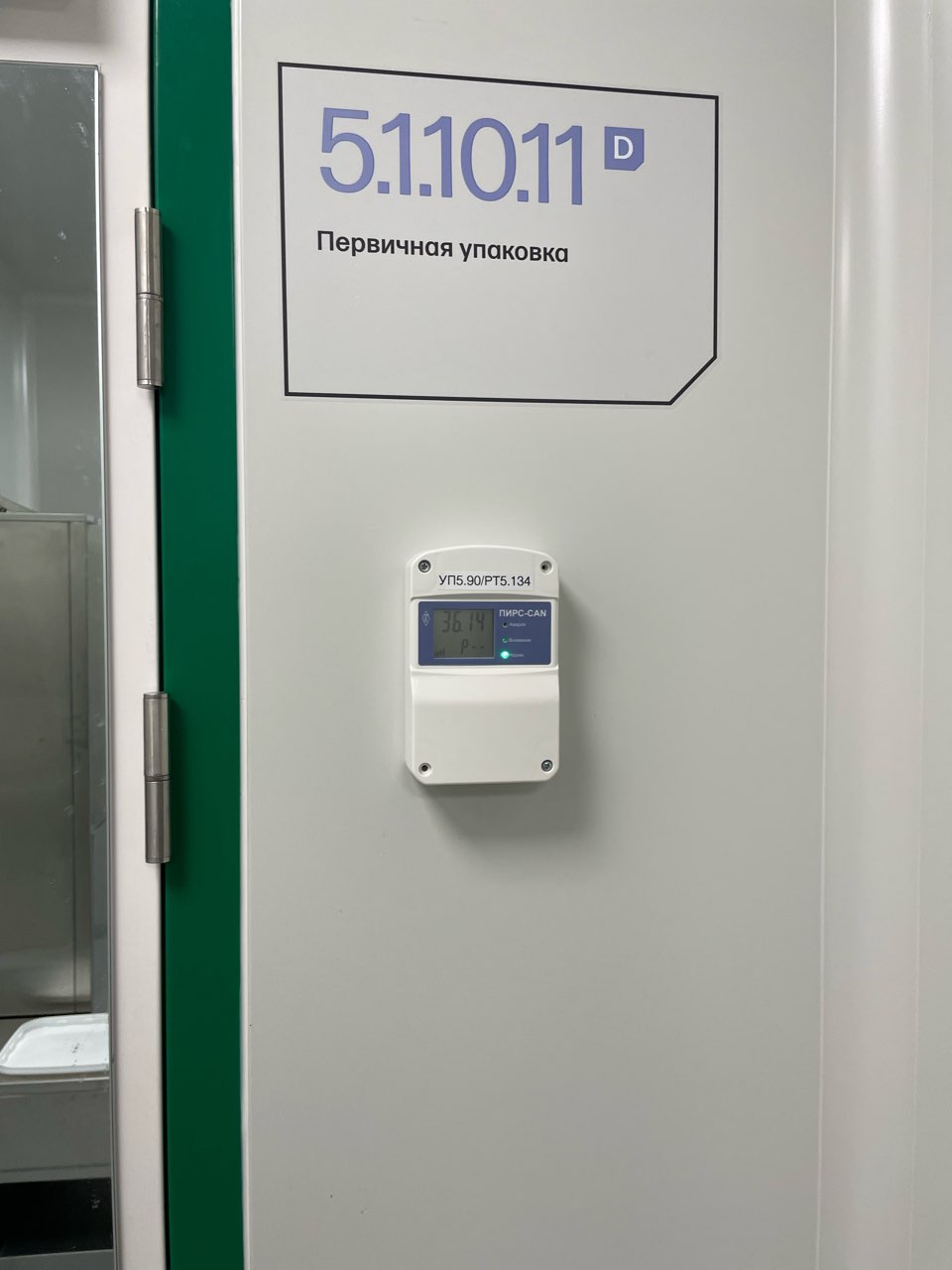

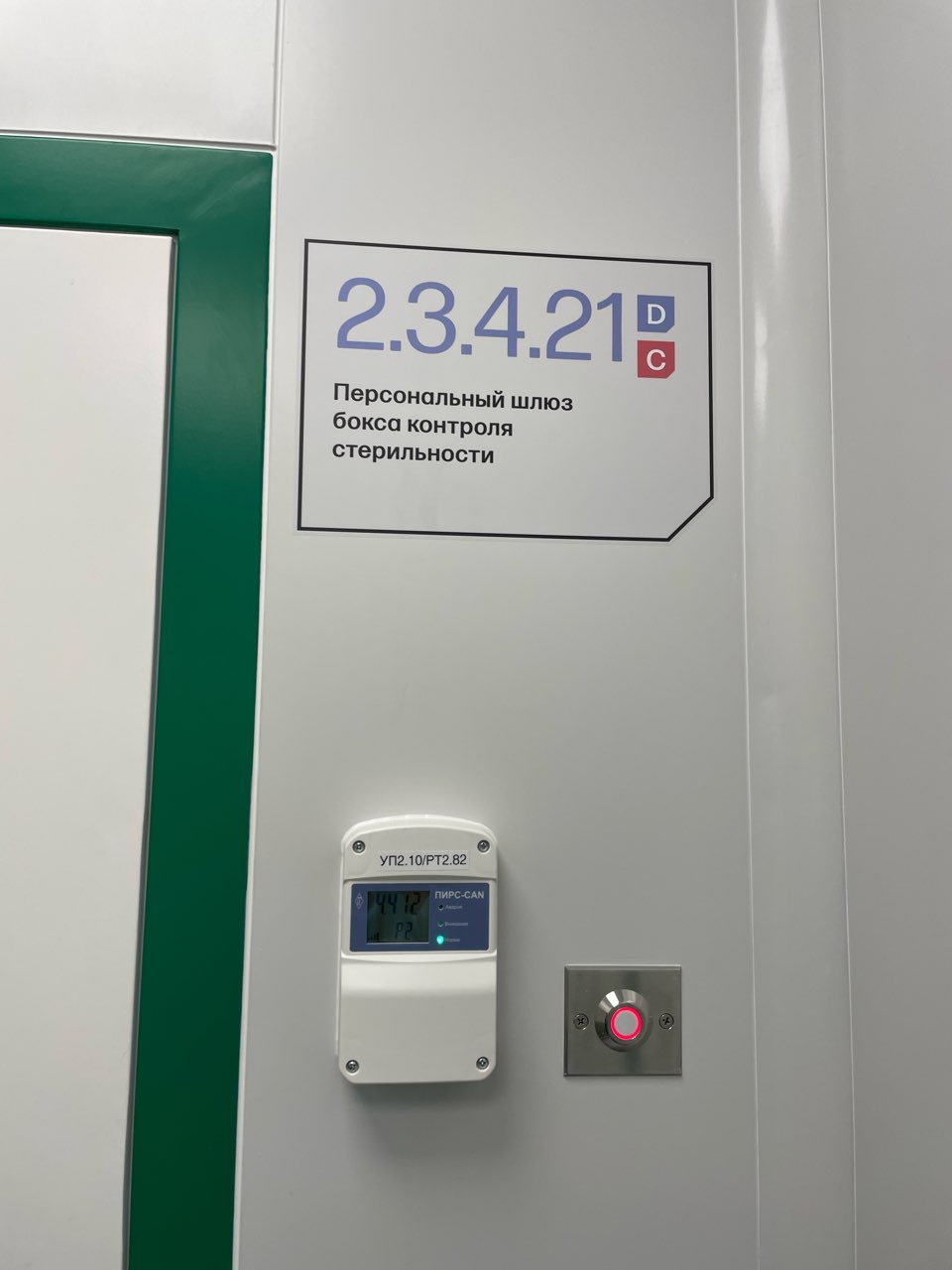

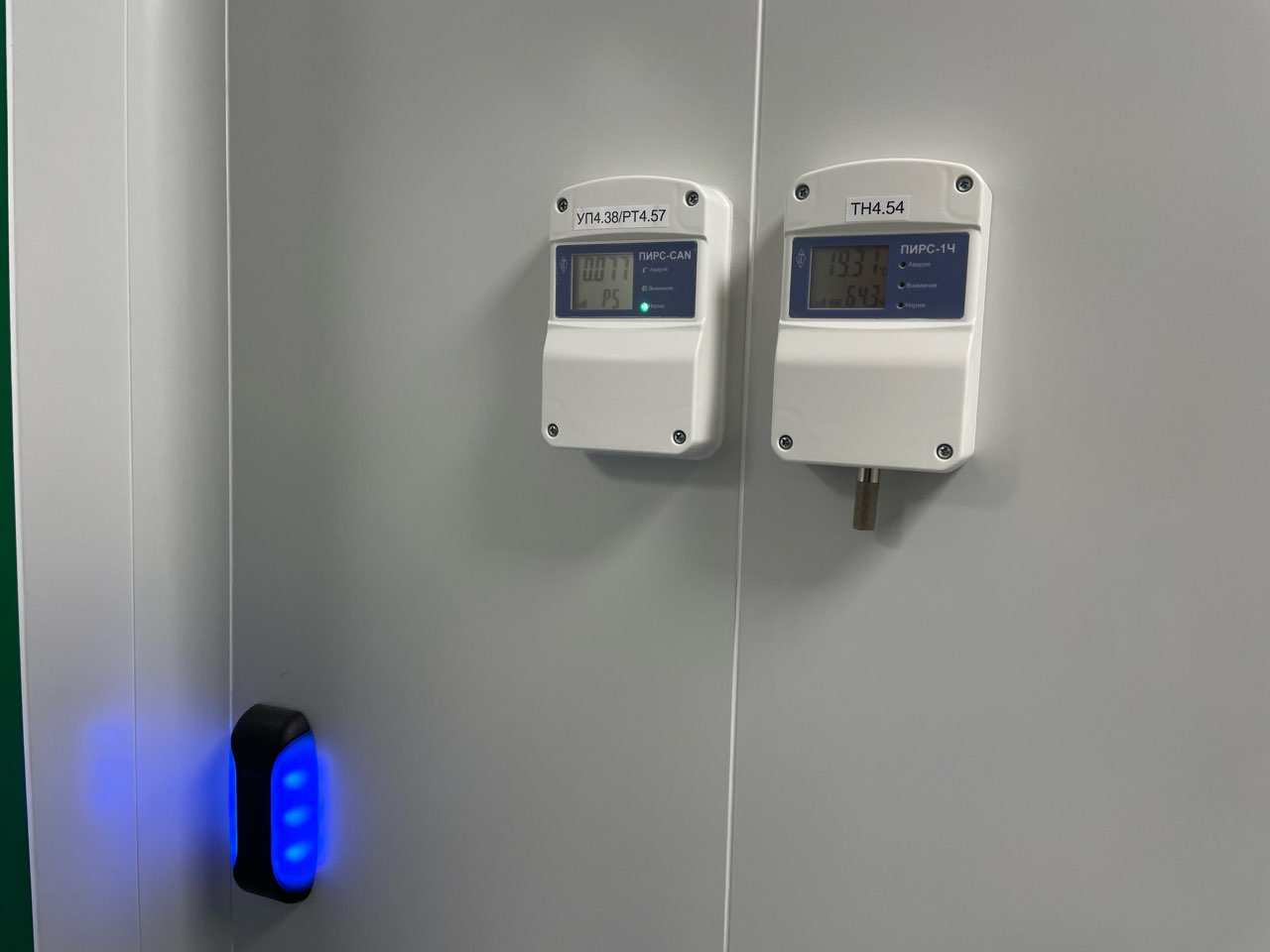

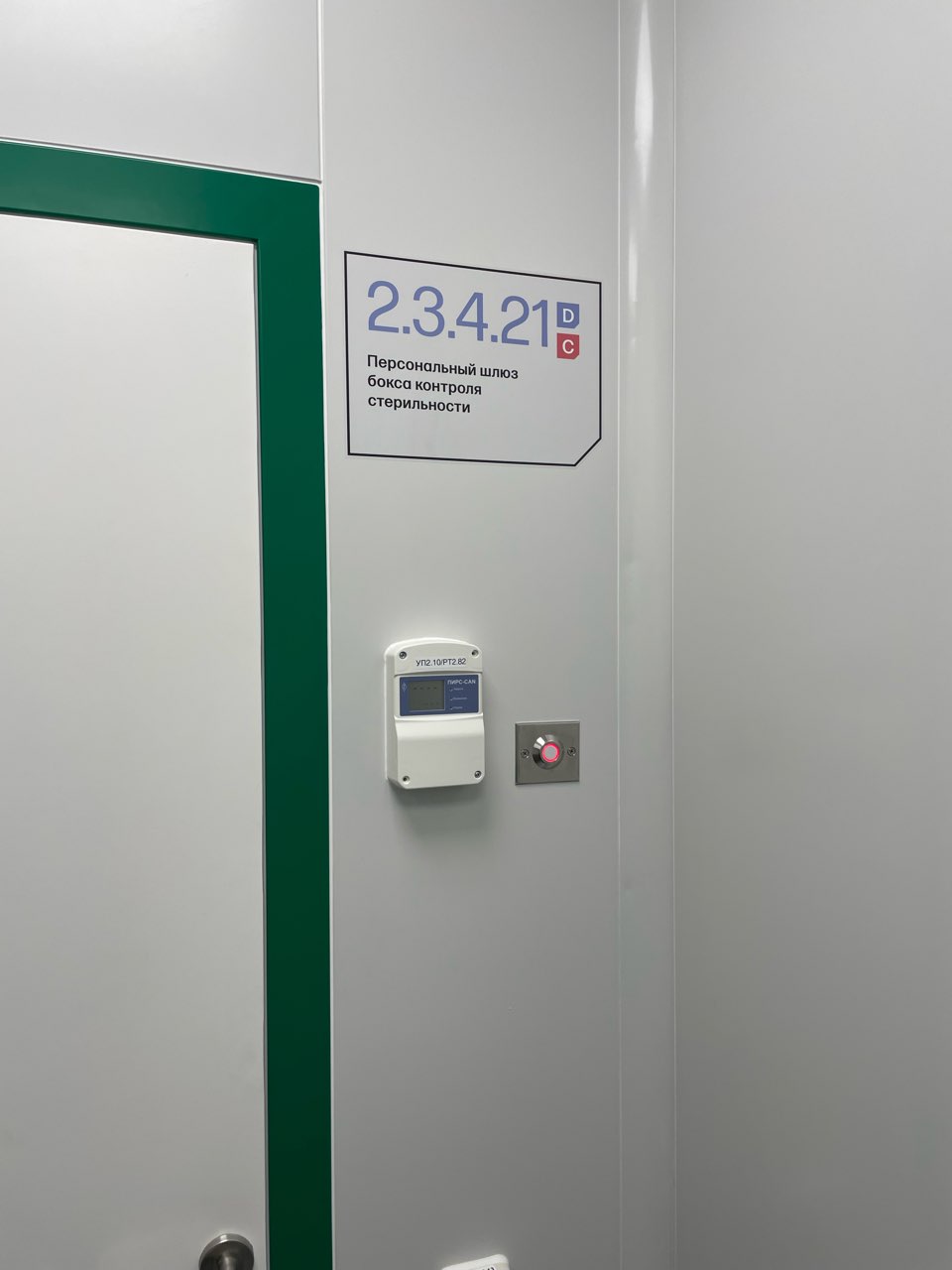

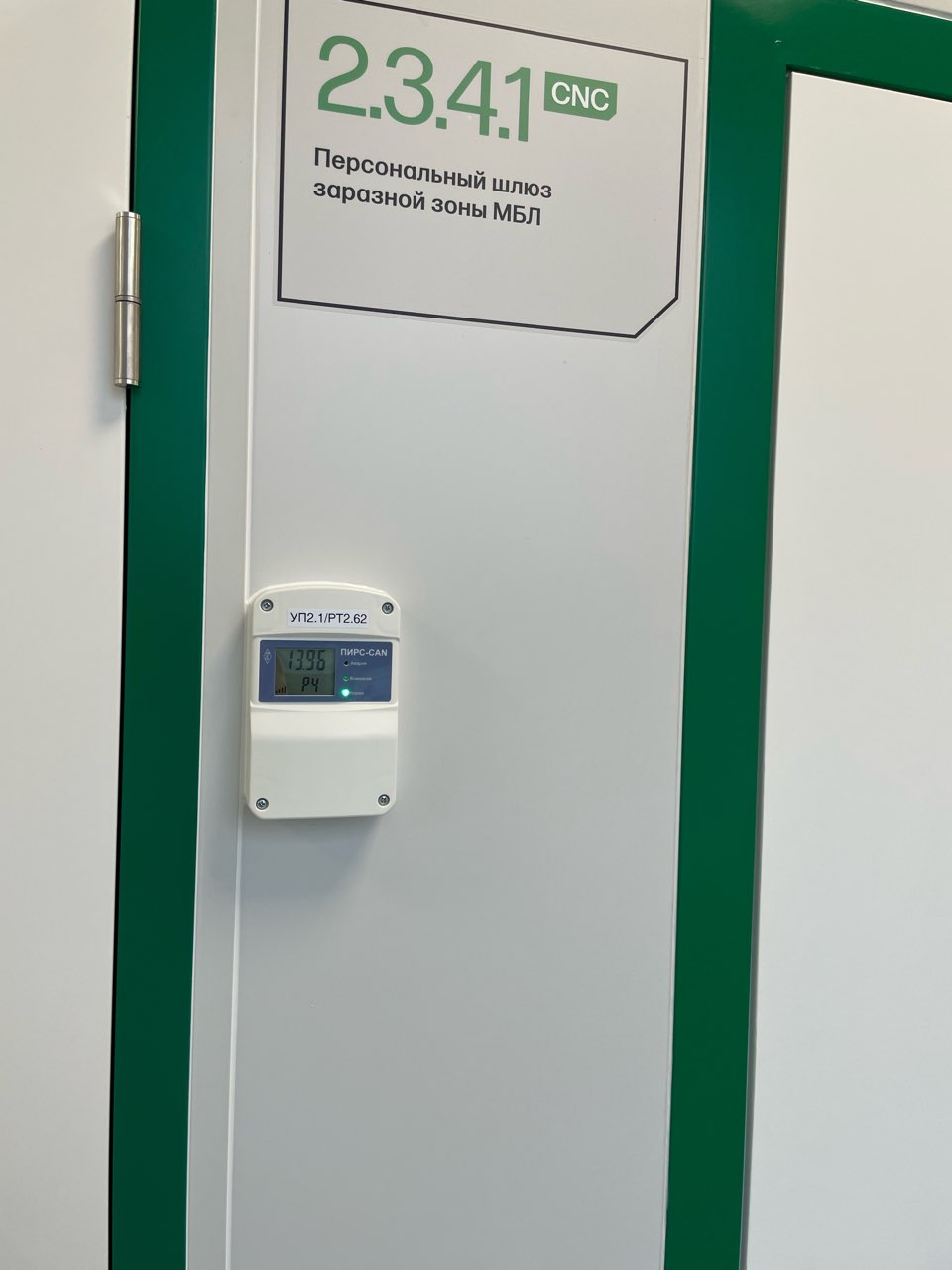

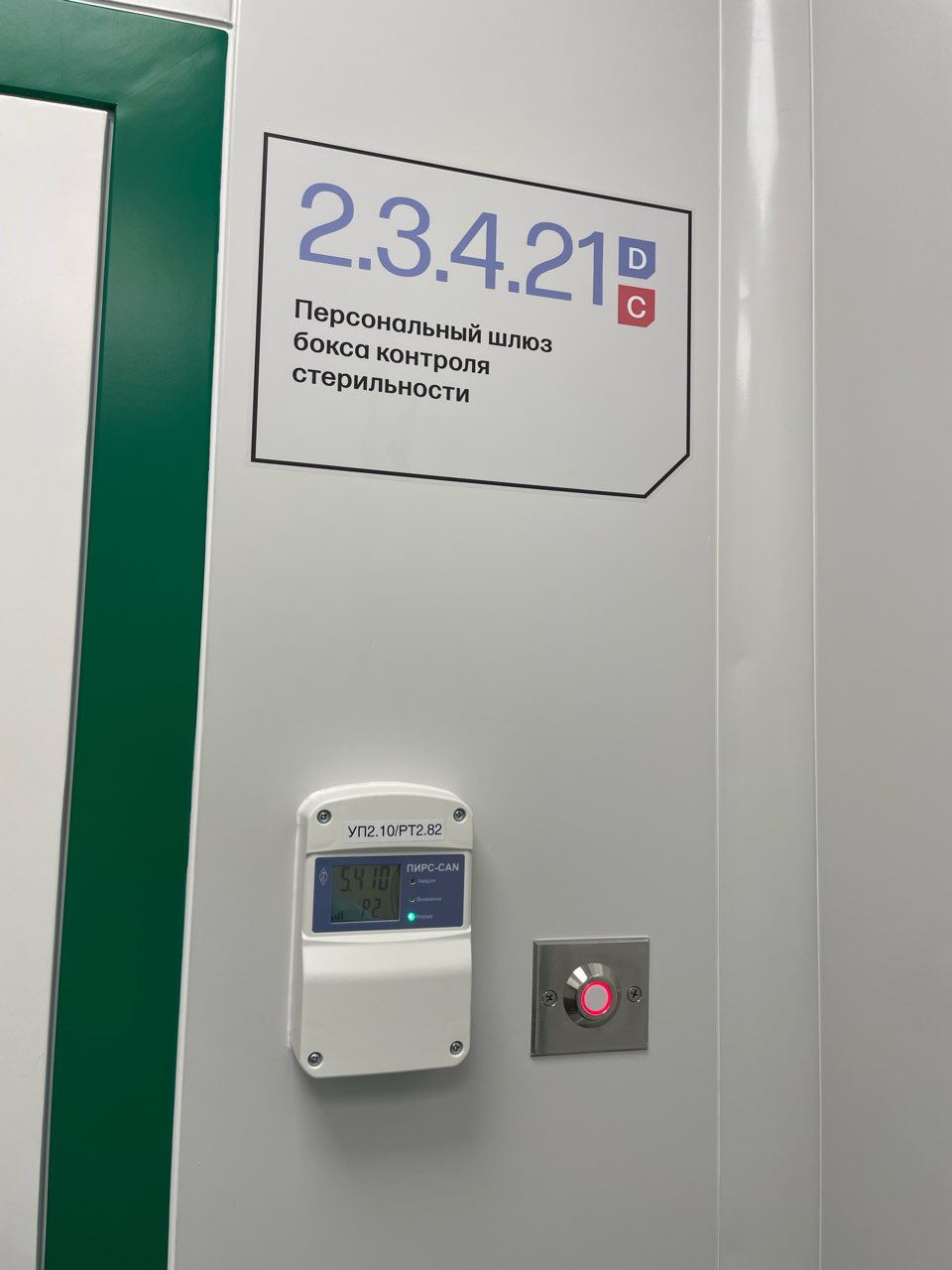

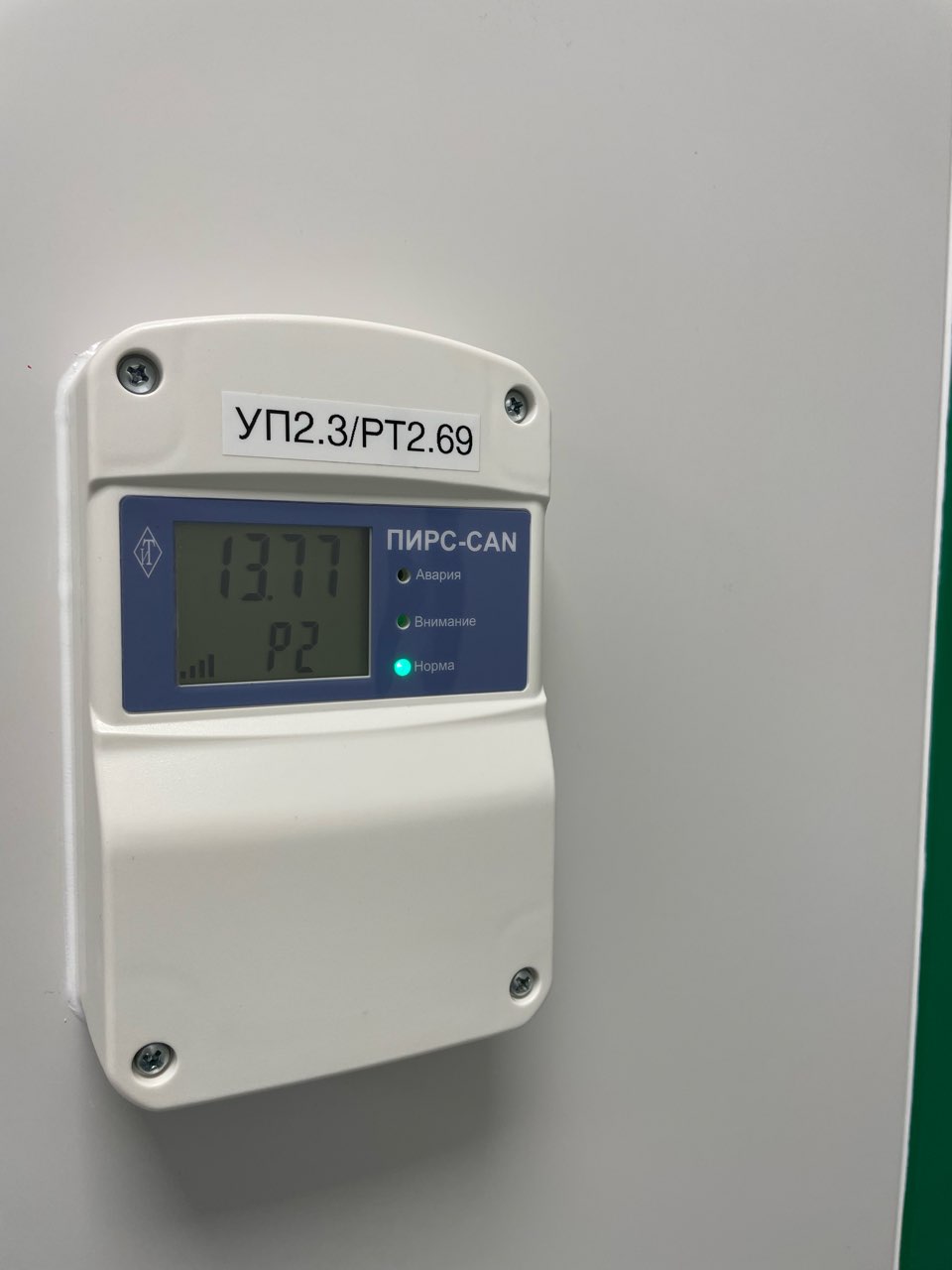

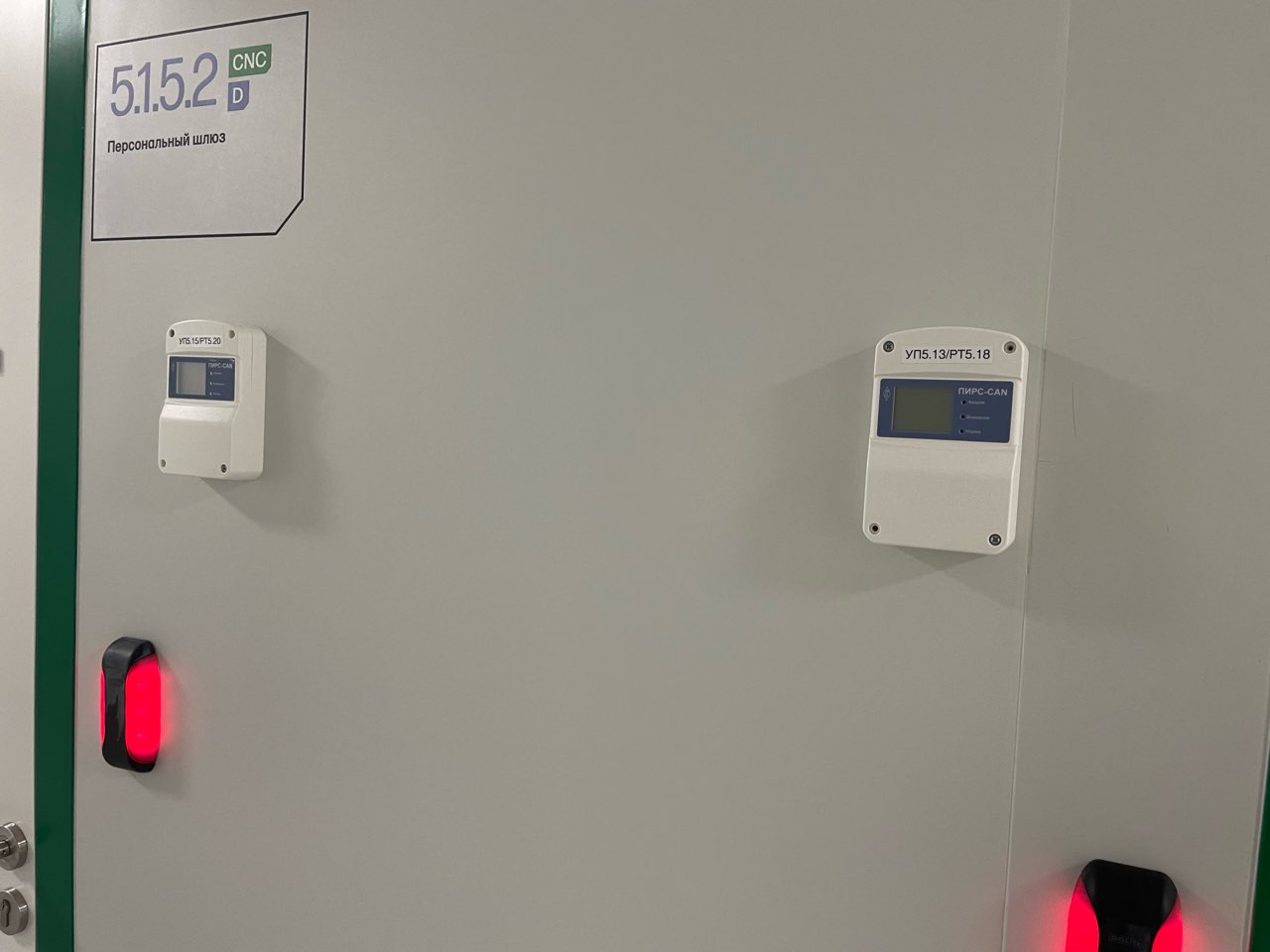

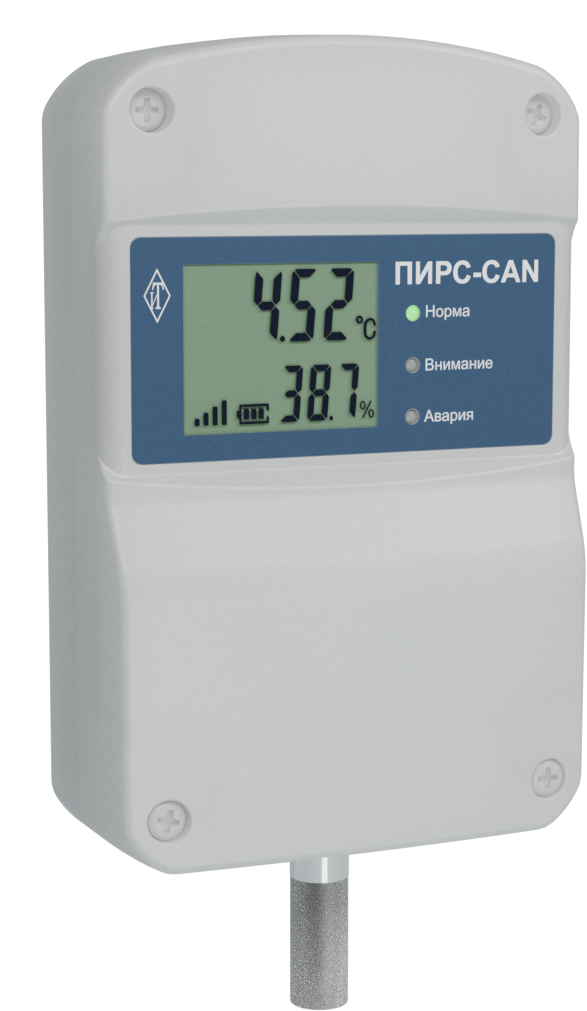

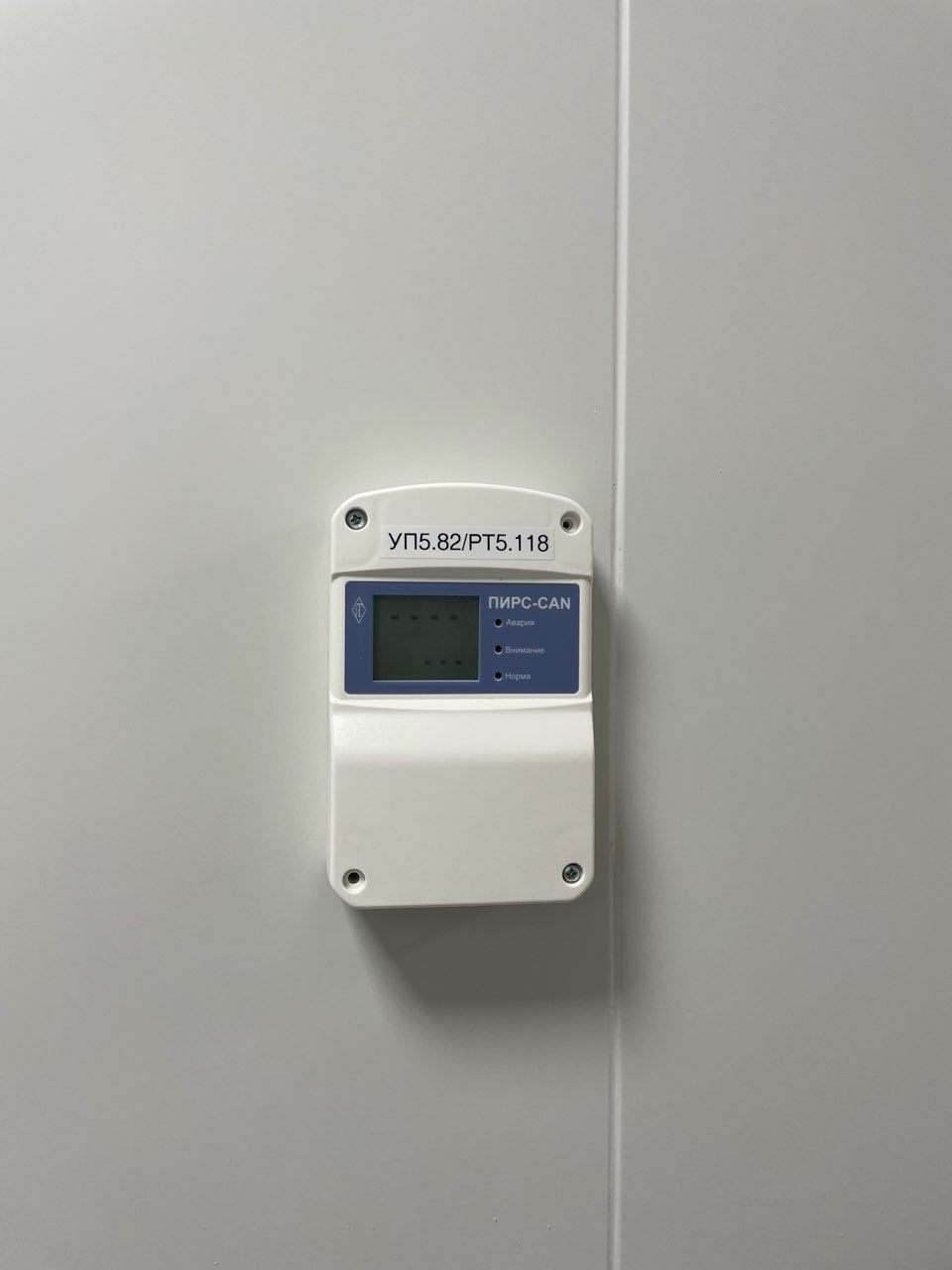

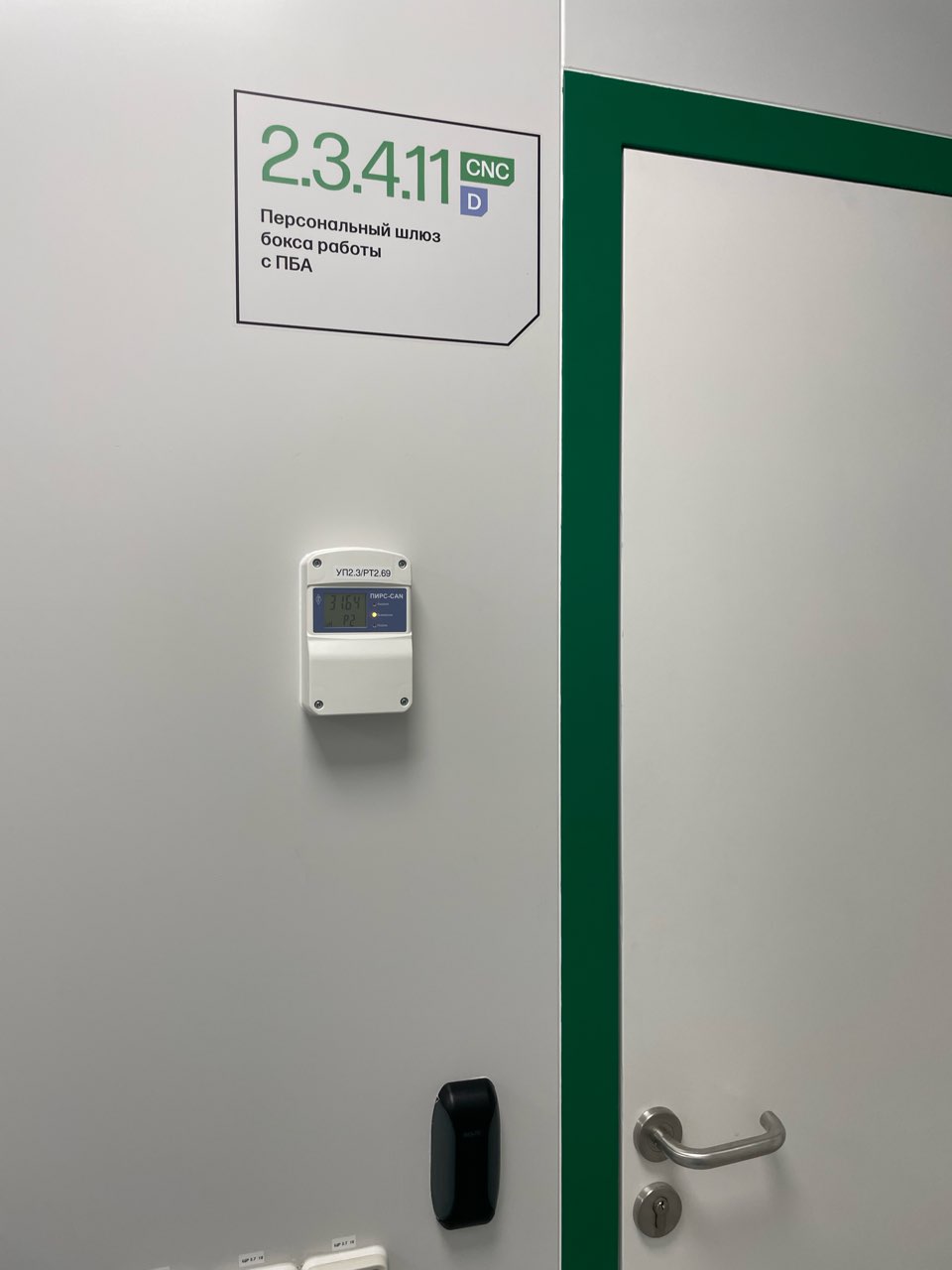

Узел «ПИРС-CAN»

Технические характеристики ИПМ-41-03-11

Нормируемый параметр	Значение
Диапазон измерений перепада давления, Па	0...+50
Пределы допускаемой абсолютной погрешности, Па: – в диапазоне от 0 до 20 Па включительно – в диапазоне свыше 20 до 50 Па включительно	±1,5 ±2,5
Интерфейс связи	1-wire

Датчики дифференциального давления ИПМ-45-01-11 предназначены для измерения перепада давления в системе вентиляции между входами и выходами HEPA фильтров.

Внимание: датчик исполнения ИПМ-45-01-11 (в отличии от датчика ИПМ-41-03-11) не внесен в реестры СИ!!!

Технические характеристики ИПМ-45-01-1-1

Нормируемый параметр	Значение
Диапазон измерений перепада давления, Па	-500...+500
Пределы допускаемой абсолютной погрешности, Па	±7,5
Интерфейс связи	1-wire

   Датчики температуры и влажности ИПМ-10-22-4-2 предназначены для измерения температуры и относительной влажности воздуха.

Технические характеристики ИПМ-10-22-4-2

Нормируемый параметр	Значение
Диапазон измерений температуры, °С:	-40...+60
Пределы допускаемой абсолютной погрешности при измерении температуры, °C:	± 0,5
Диапазон показаний относительной влажности, %	0...100
Диапазон измерений относительной влажности, %	5...95
Пределы допускаемой абсолютной погрешности относительной влажности, %:	±3,0**
Интерфейс связи	I2C

**) В линейке ИПМ имеются исполнения датчика с более точными характеристиками.

Датчики температуры ИПМ-12-20-4-2 предназначены для измерения температуры окружающей среды.

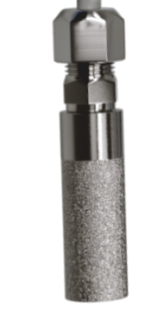

Внешний вид датчика
ИПМ-10-22-4-2

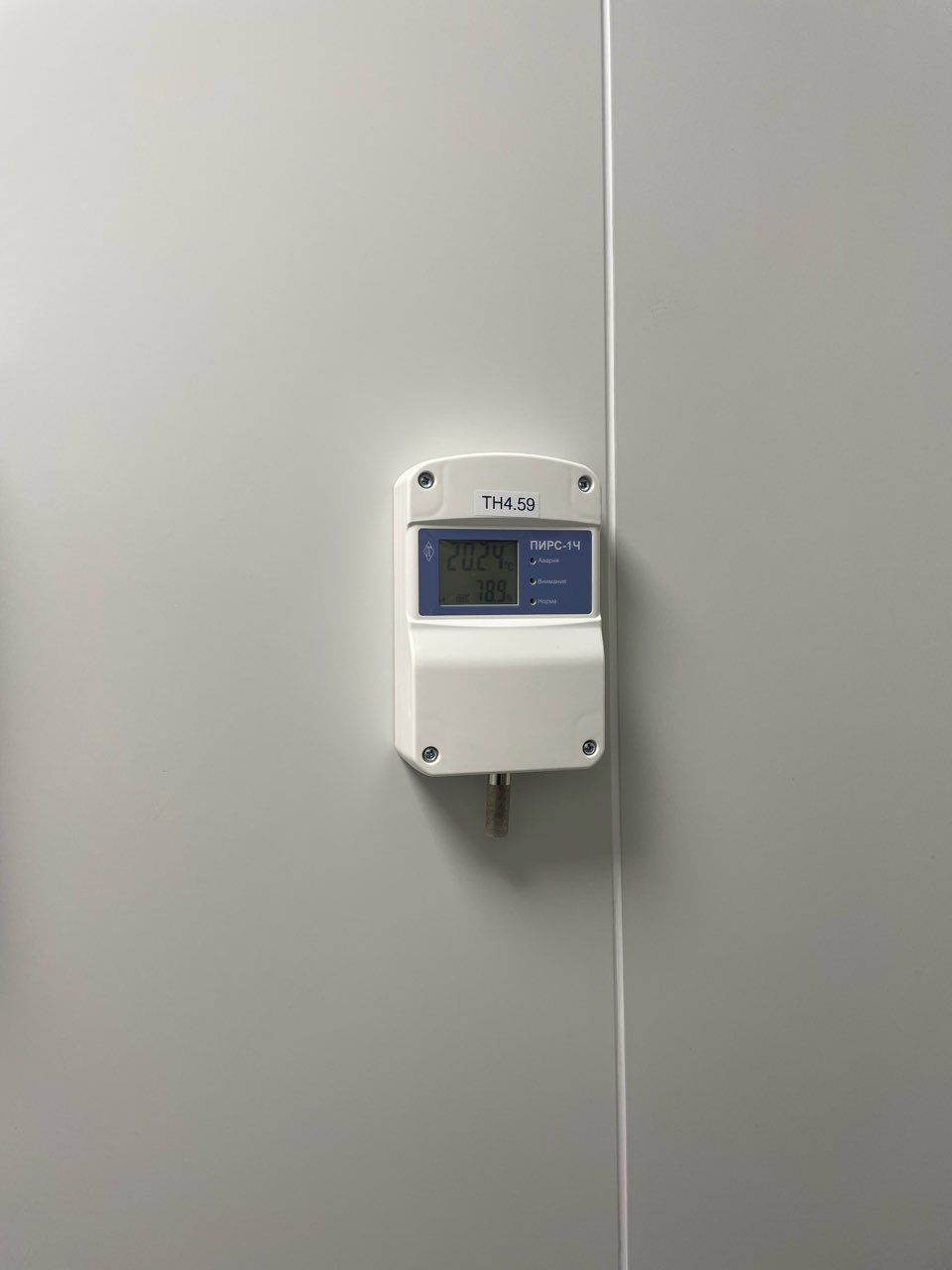

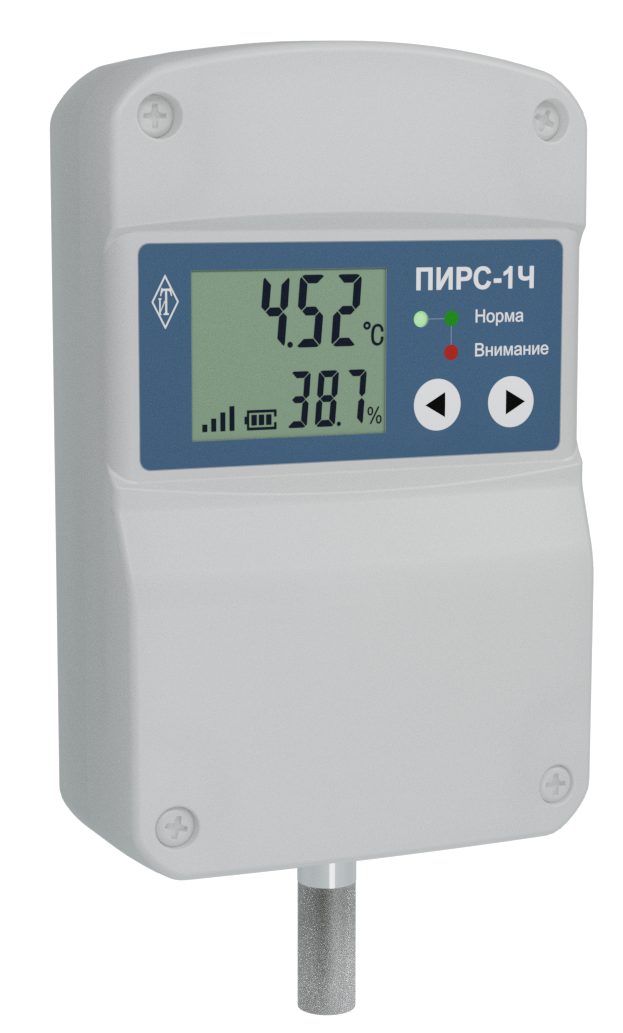

Датчик, встроенный в беспроводной узел ПИРС-1Ч

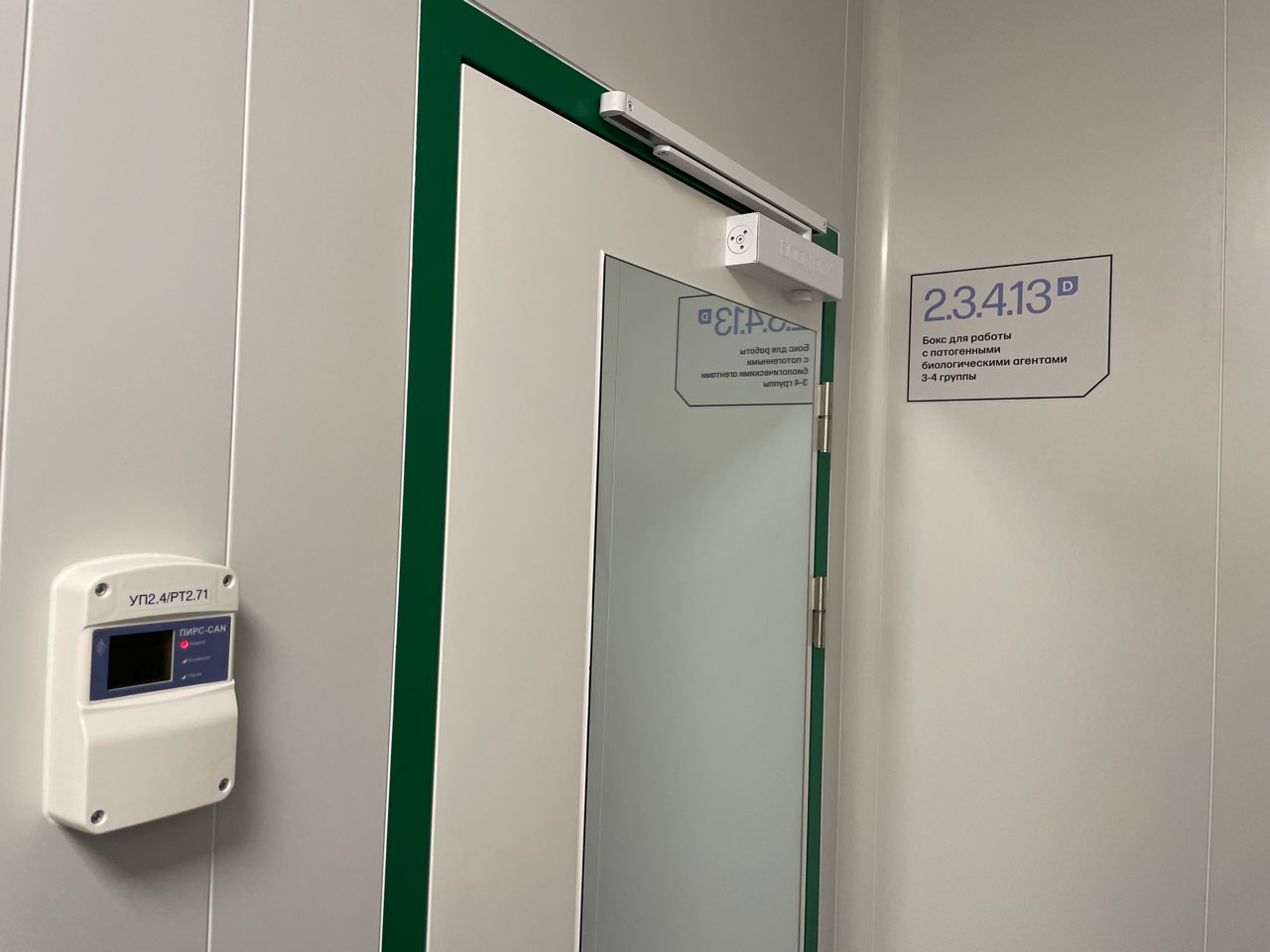

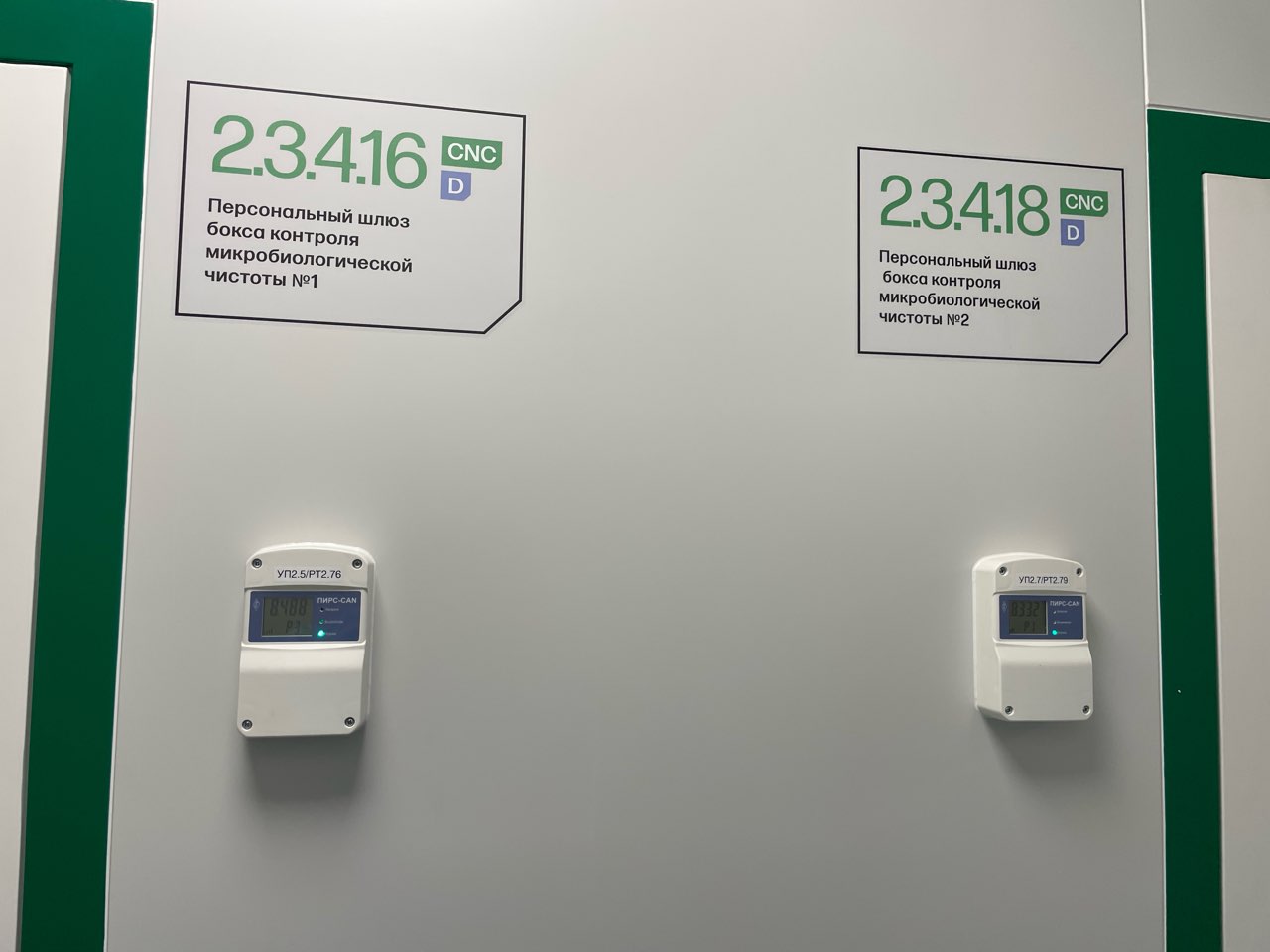

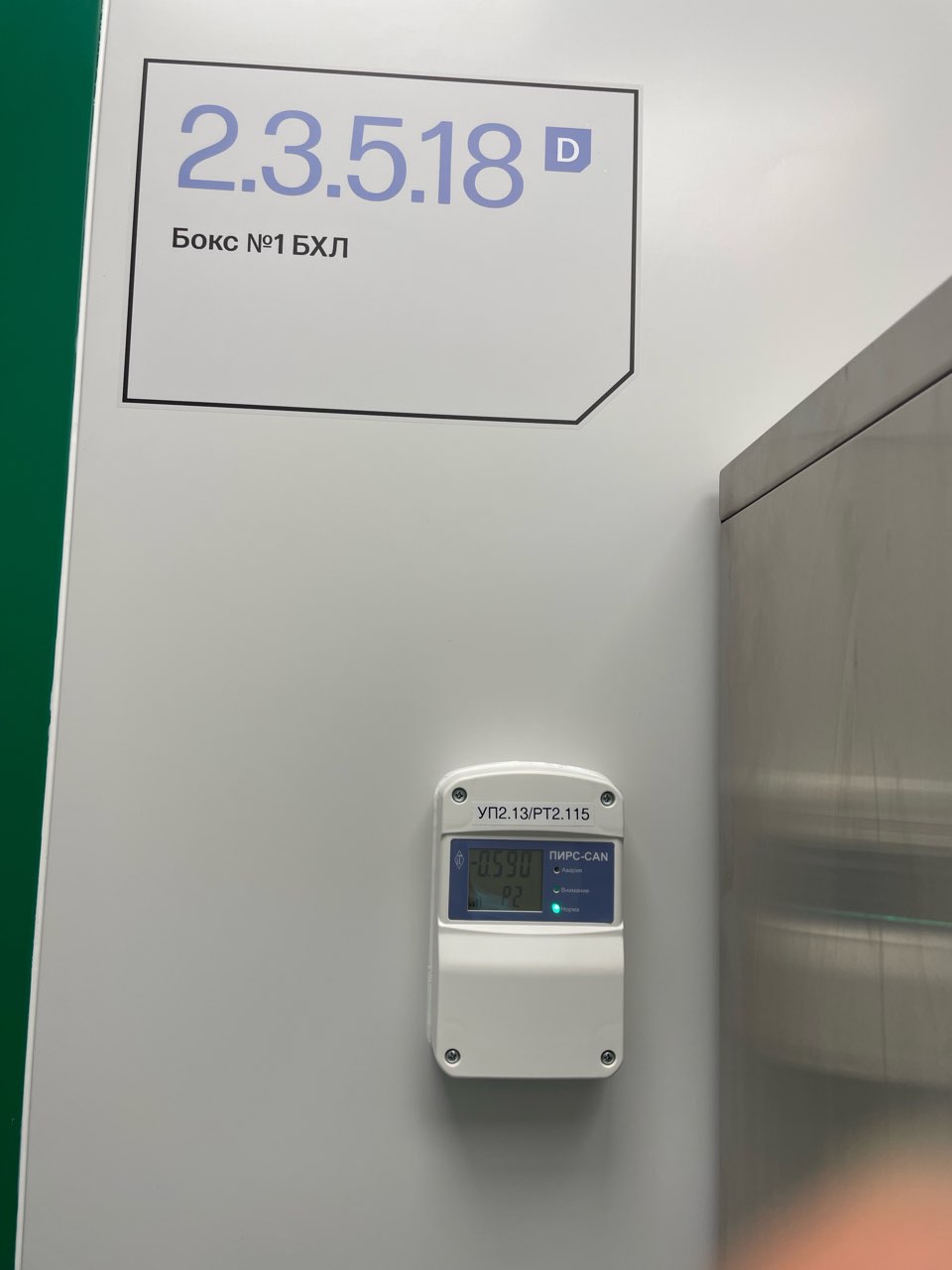

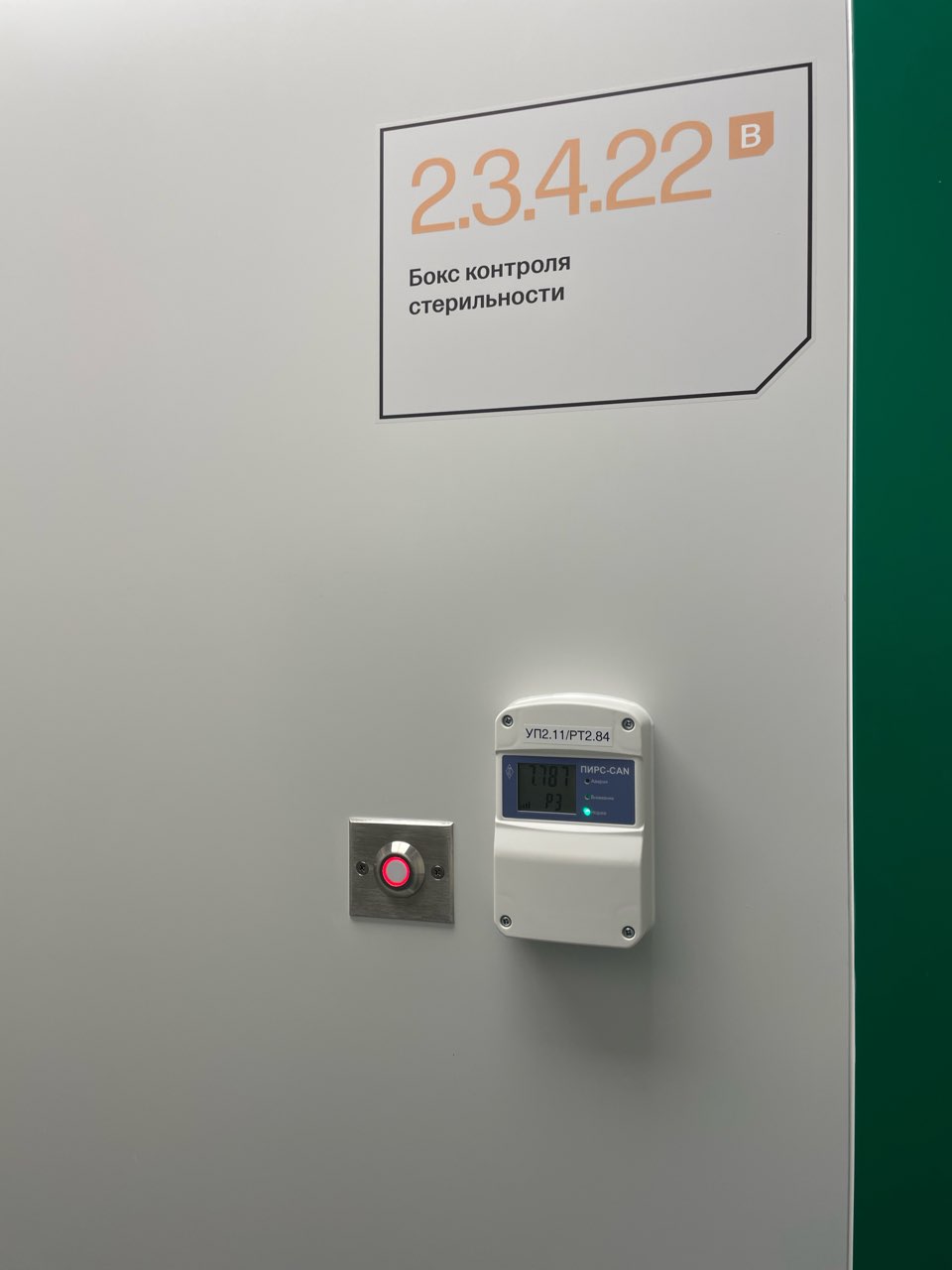

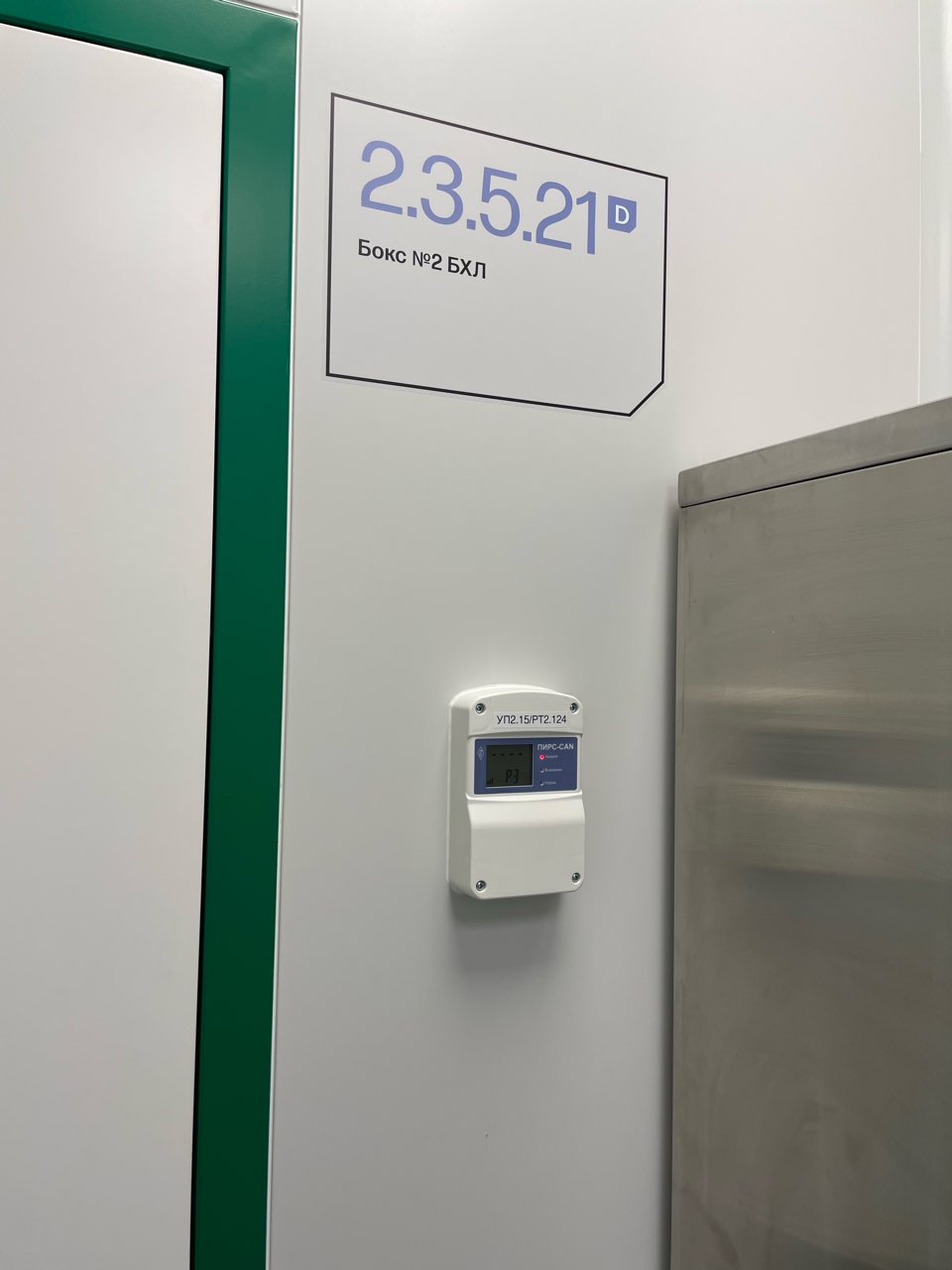

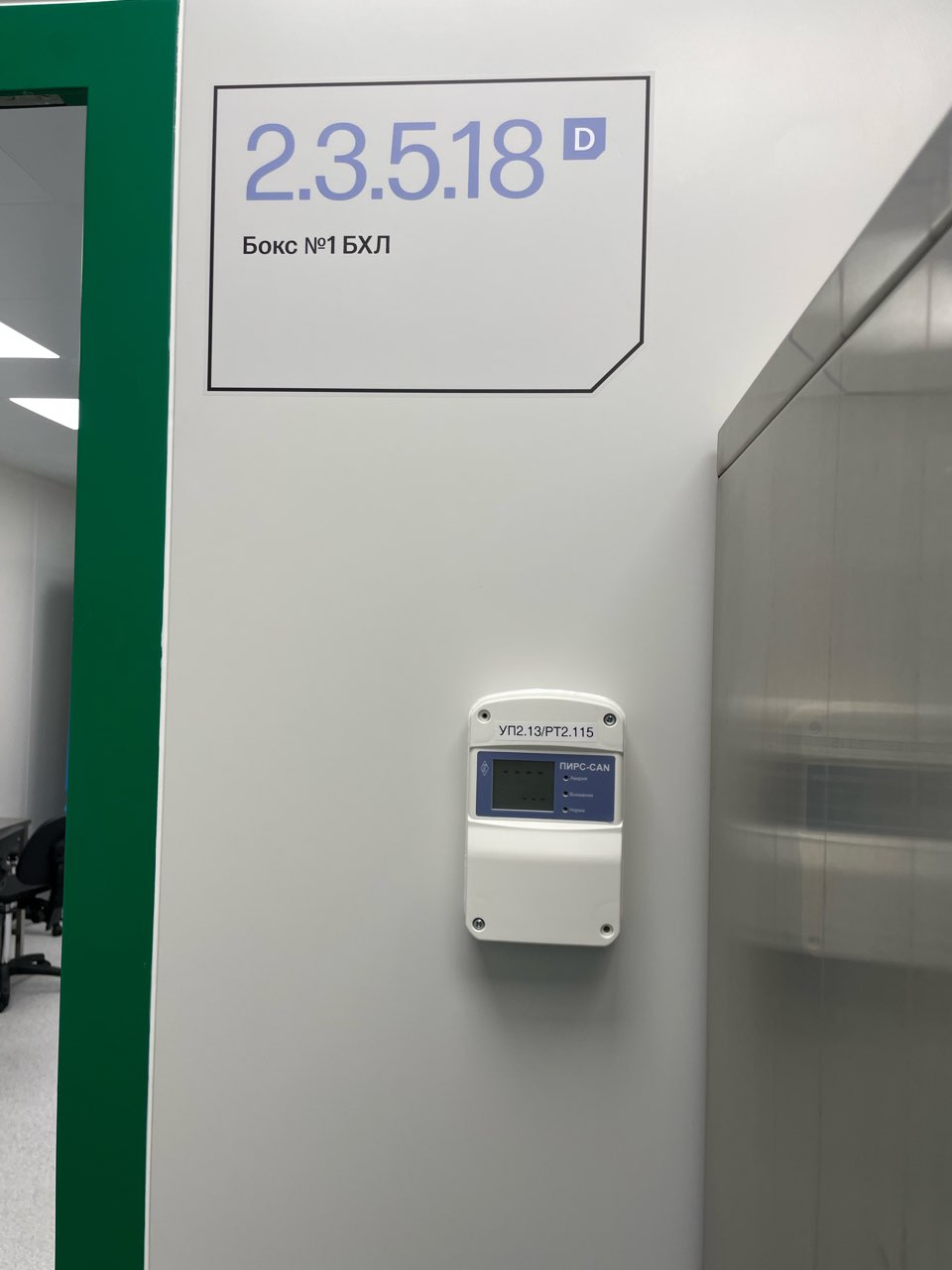

Датчик, встроенный в проводной узел ПИРС-CAN

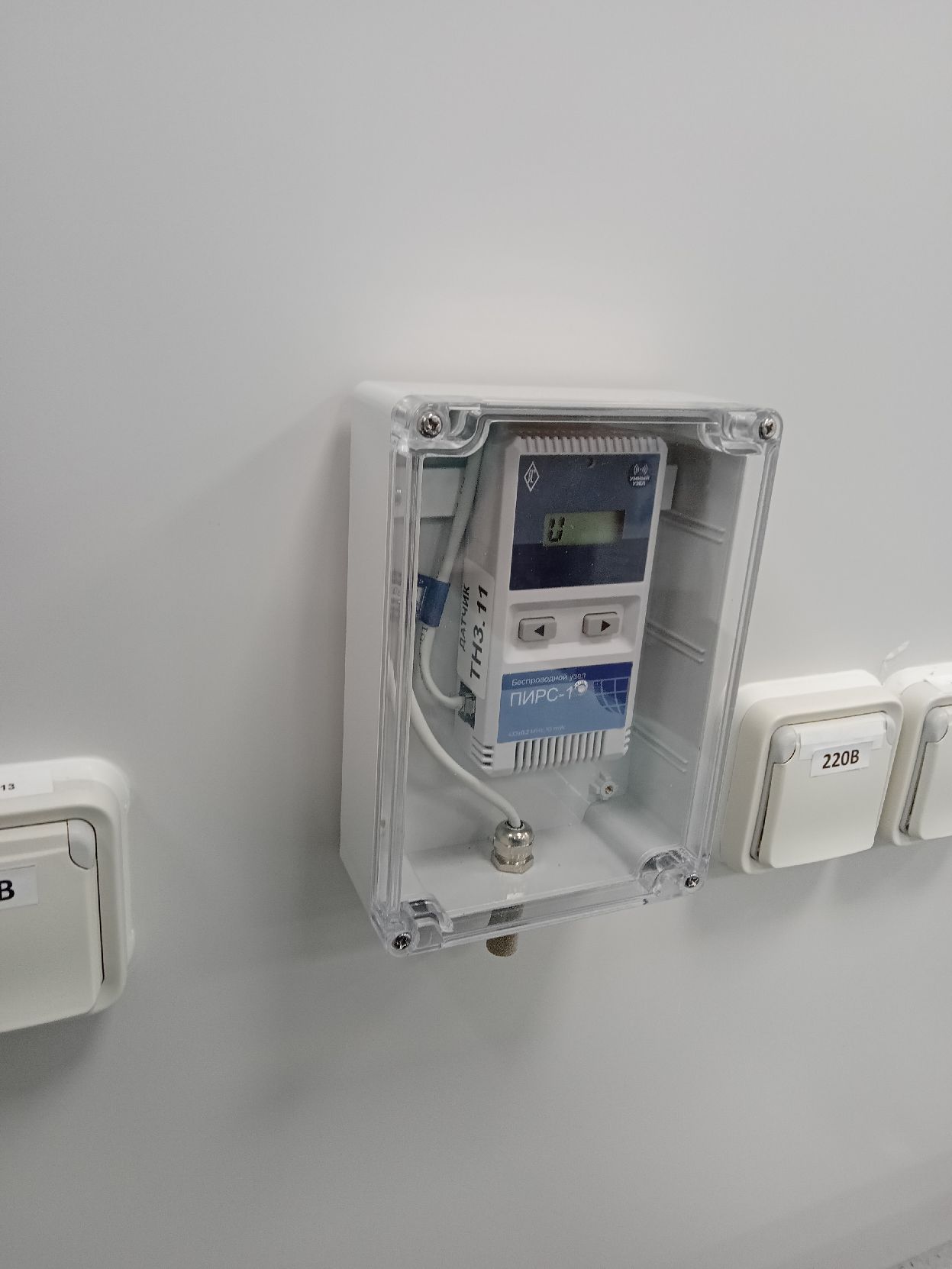

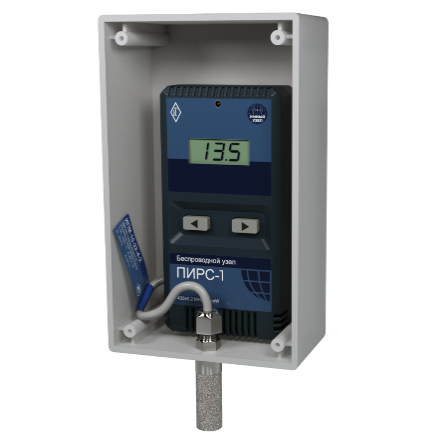

Датчик, встроенный в бокс с узлом ПИРС-1

Технические характеристики ИПМ-12-20-4-2

Датчики температуры ИПМ-22-20-1-1 предназначены для измерения сверхнизкой температуры окружающей среды (например, для измерения температуры в крио хранилищах). Датчик состоит из преобразователя температуры (зонд) и преобразователя электрических сигналов.

Технические характеристики ИПМ-22-20-1-1
