Узел сбора и передачи измерений проводной многоканальный ПИРС-CAN

Узел сбора и передачи измерений проводной многоканальный ПИРС-CAN
Узел сбора и передачи измерений проводной многоканальный ПИРС-CAN
20 000 ₽
с НДС
Количество
шт
Задать вопрос

Программное обеспечение OtaUpdater для обновления микропрограммы (ГИГРОТЕРМОН-CAN, ПИРС-CAN)

CanUzel_v120.bin

Загрузить с сайта gigrotermon.ru файл с микропрограммой прибора «CanUzel_vXXX.bin» (где XXX – указана версия микропрограммы).

Установить на смартфон мобильное приложение OtaUpdater. Приложение предназначено для загрузки микропрограммы в проводной узел ПИРС-CAN.

Приложение OtaUpdater можно загрузить с официального сайта по ссылке: https://gigrotermon.ru/download/po/OtaUpdater.apk

Подать питание на прибор.

Включить на приборе Bluetooth (Меню прибора->Ble->установить в run).

Включить в телефоне функцию Bluetooth.

Запустить приложение OtaUpdater.

Нажать Select device, выделить прибор CanUzel, нажать Confirm.

Нажать Select file и выбрать файл с микропрограммой Canuzel_vXXX.bin

Нажать Start upgrade. Дождаться, заполнения шкалы Status на 100% и появления надписи "ok".


Прибор автоматически перезагрузится с новой версией микропрограммы.

Возможные проблемы:

1. По нажатию Select device список пуст.

В таком случае проверить, включен ли Bluetooth на узле, в телефоне.

Перезапустить приложение.

2. По нажатию кнопки Start upgrade ничего не происходит, шкала Status не заполняется

В таком случае нужно перезапустить приложение. Если это не помогло, значит телефон с которого производится попытка обновить узел, устарел. С этого телефона обновить узел не получится.

Процесс обновления прибора на его дисплее никак не отображается.

Многоканальный узел ПИРС-CAN (далее - узел) предназначен для получения данных от одного или нескольких (подключенных по кабелю) цифровых датчиков, временного хранения данных в собственной памяти узла, передачи накопленных данных в прибор ГИГРОТЕРМОН-CAN. Узел представляет собой электронный прибор с большим ЖК дисплеем, тремя светодиодами, тремя настраиваемыми дискретными выходами, кнопками, встроенным аккумулятором размещенный в герметичном корпусе. Он контролирует текущие измеренные значения по индивидуально настроенным аварийным и предупредительным порогам. В случае выявления нарушения узел может информировать включением светодиода (красного) и (или) включением одного из дискретных выходов. Другой из дискретных выходов и (или) светодиод, могут быть настроены на режим "всё в порядке", т.е. включаются, когда нет нарушения заданных порогов и нет потерь датчиков.

Узлы передают накопленные данные в прибор ГИГРОТЕРМОН-CAN. Прибор ГИГРОТЕРМОН-CAN функционально служит мостом между узлами ПИРС-CAN и программой верхнего уровня. В качестве верхнего уровня может быть применена программа ГИГРОТЕРМОН-АРМ. Технология CAN позволяет по кабелю передать данные от узлов ПИРС-CAN к прибору ГИГРОТЕРМОН-CAN на большие расстояния. Однако, для протяженных кабельных линий CAN необходимо предусмотреть отдельное внешнее питание узлов ПИРС-CAN. Внешнее питание также необходимо предусмотреть, если на линии количество узлов более 3-х.

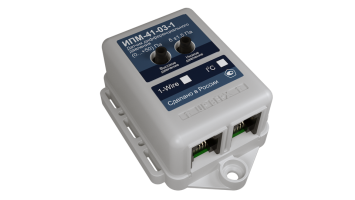

имп-41.png Датчик дифференциального давления ИПМ-41. Внешний вид.

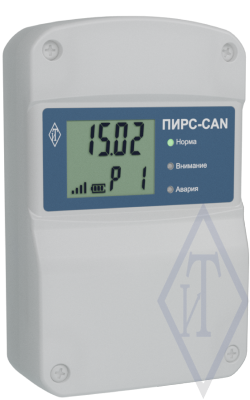

Многоканальный узел ПИРС-CAN. Внешний вид.

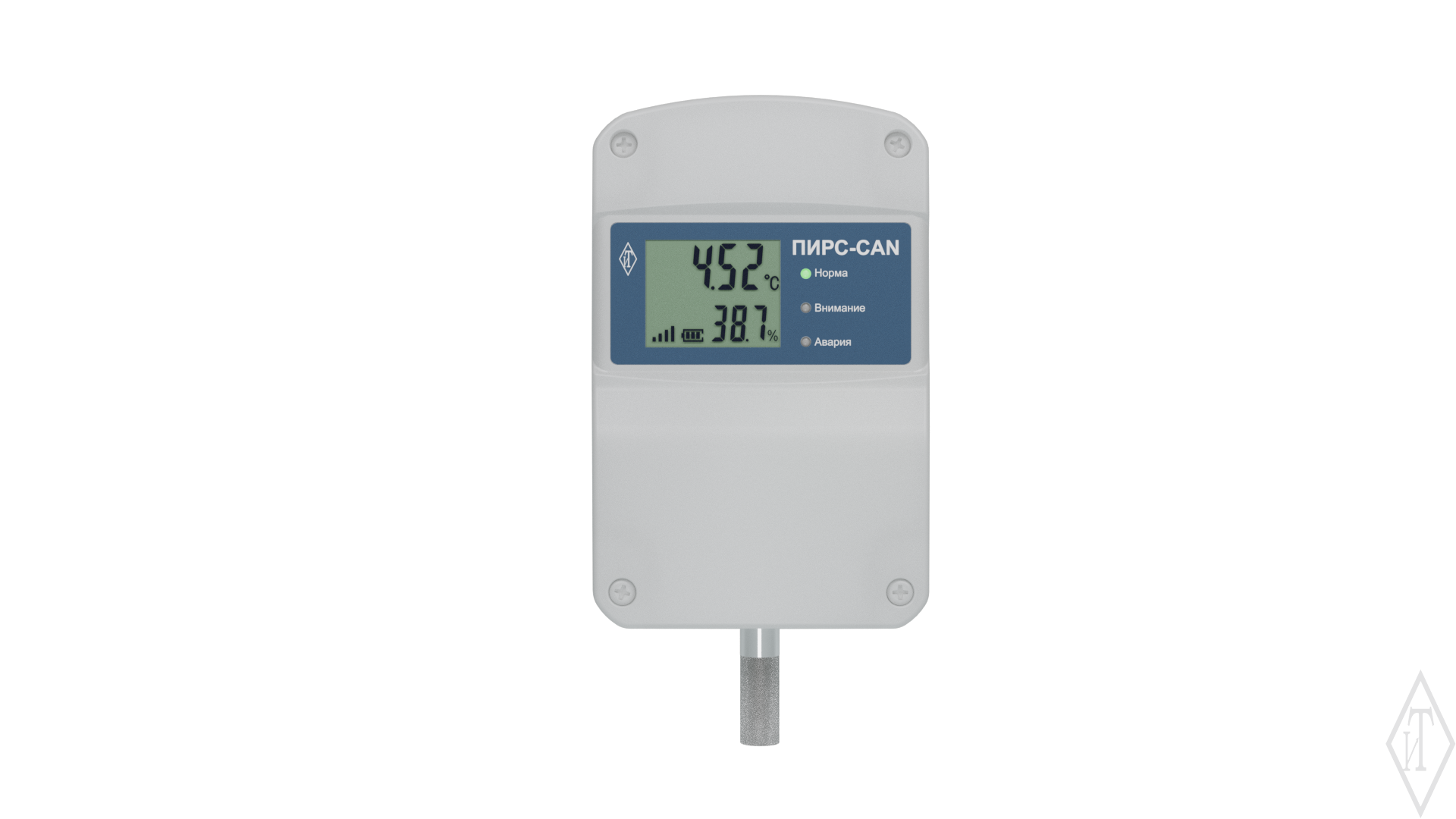

Посередине – с датчиком температуры и влажности ИПМ-10-21-4-2



Конструкция корпуса узла обеспечивает защиту оболочки IP65. Наличие внутри узла (в нижней части корпуса) свободной полости и площадки позволяет произвести скрытый монтаж (кабелей). Также на нижней стороне корпуса узла имеется площадка для установки кабельных вводов и / или герметичного датчика температуры и влажности, например, датчика температуры и относительной влажности ИПМ10-21-4-2.




Основные технические характеристики проводного узла ПИРС-CAN

Наименование

Значение

Напряжение питания постоянное, В

12...24

Максимальный ток, потребляемый прибором, А, не более

0,25

*Максимальное количество подключаемых датчиков, шт.

10 одноканальных или
5 двухканальных

Встроенная память, макс. (общее кол-во измерений)

23 600

Количество дискретных выходов (настраиваемых)

3 (60 В; 0,5 А)

Интерфейс линии датчиков

1-Wire, I2C

Типы поддерживаемых цифровых датчиков

Климатические датчики ИПМ (реестр СИ РФ №83449-21); Термогигрометры ТГМ (реестр СИ №72434-18); Регистраторы температуры и влажности серии TR

(реестр СИ №73311-18)

Интервал между измерениями

от 10 секунд до 12 часов

Тип интерфейса для связи с ведущим прибором

CAN

Максимальная длина линии связи, м

1-wire – 70; I2C – 2,5;
CAN – 1000**

Тип встроенного резервного элемента питания / напряжение / емкость

Li-Ion / 3.7В / 1100 мА*ч

Степень защиты корпуса / габариты, мм

IP65 / 152x100x44

Диапазон эксплуатации по температуре / влажности, ºС/%

-20...+60 / 0…95

*) Не допускается одновременное подключение двух датчиков одинаковой модификации с интерфейсом I2C. В этом случае хотя бы один из датчиков должен быть подключен через интерфейсный мост I2C/1-wire.

**) при условии подачи отдельного внешнего питания 12В… 24В на узлы ПИРС-CAN
