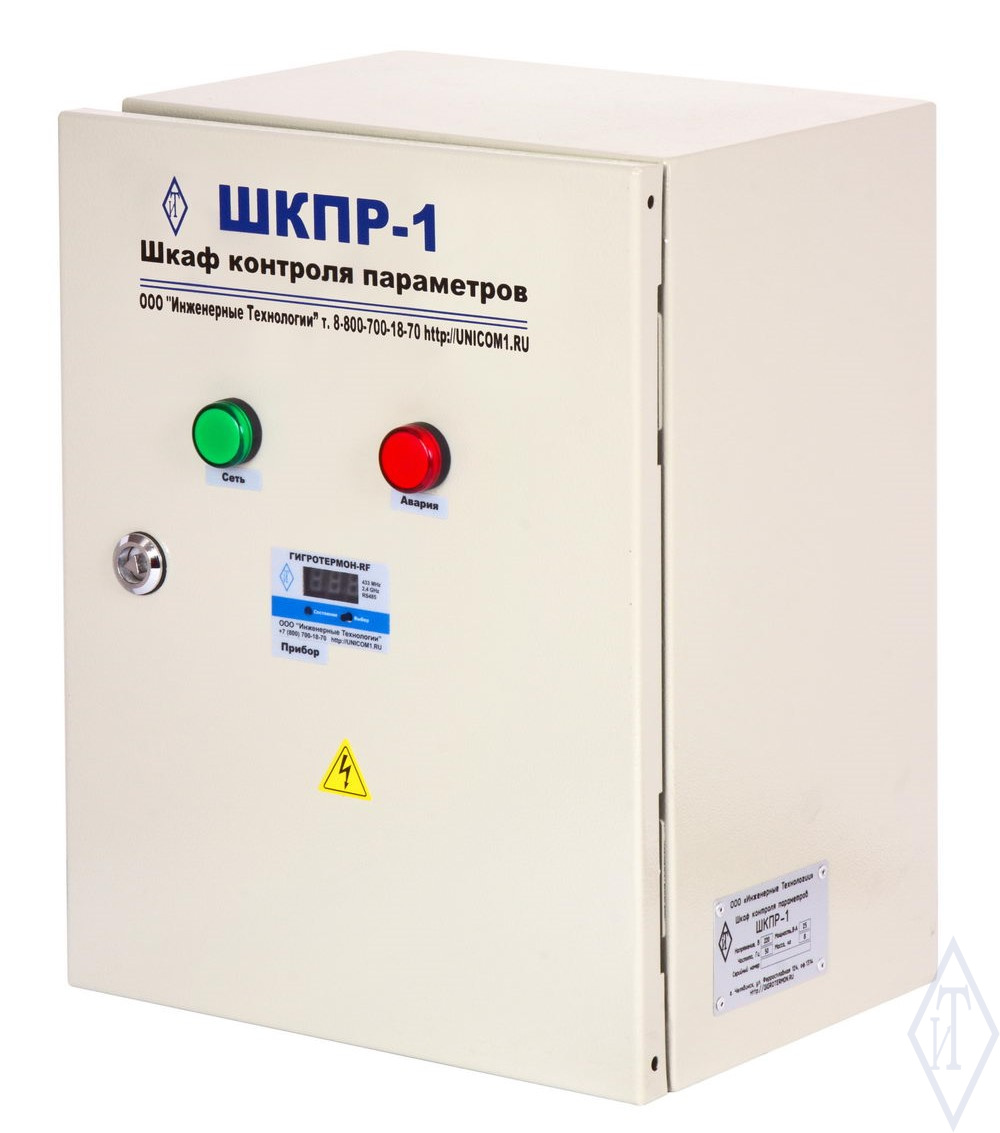

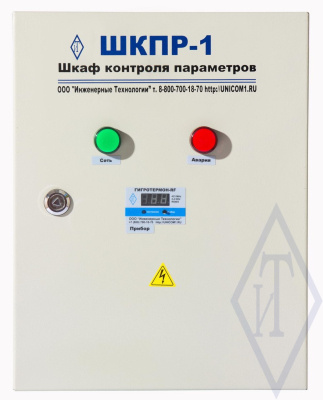

Шкаф контроля микроклимата "ШКПР-1" для беспроводной системы мониторинга
Универсальный шкаф "ШКПР-1" предназначен для централизованного сбора, индикации, контроля текущих параметров микроклимата и передачи их на верхний уровень в режиме реального времени в стационарных объектах - производственных и жилых помещениях, птицеводческих комплексах и агрокомплексах, в фармацевтических, продуктовых и других складах, холодильных и морозильных камерах, в музеях и архивах.
В "ШКПР-1" собраны и подключены необходимые для работы беспроводной системы компоненты, в том числе источник бесперебойного питания с аккумулятором, который обеспечивает работу всех устройств шкафа в течении не менее 2-х часов после обесточивания сети 220В. По желанию клиента возможно изготовление шкафа с установкой аккумуляторной батареи повышенной емкости.
Функциональность модуля "ШКПР-1":
- подключение до 50 беспроводных узлов с подключенными датчиками (или регистраторами) температуры и относительной влажности;
- получение и отображение на собственном дисплее текущих измеренных датчиками (или регистраторами) значений температуры и относительной влажности;
- контроль полученных значений по индивидуально настроенным рабочим диапазонам;
- подача напряжения 12В на контакты, предназначенные для подключения устройства светозвуковой сигнализации, при выходе какого-либо значения за заданный диапазон;
- при наличии опционального устройства для аппаратного SMS уведомления происходит отправление SMS сообщений при нарушениях;
- включение встроенной в шкаф яркой сигнальной лампы красного цвета при выходе параметра за пороговые значения.
Для контроля микроклимата в одном помещении площадью до 10'000 м2 достаточно использования одного шкафа. Количество шкафов в системе не ограничено.
Для ввода шкафа в эксплуатацию на объекте необходимо закрепить его на вертикальной стене, подключить питание 220В, подвести кабель «Ethernet» от маршрутизатора (компьютерной сети), подключить к прибору "Гигротермон-RF" необходимое количество беспроводных узлов (с подключенными к ним датчиками или регистраторами температуры и относительной влажности) и разместить узлы в необходимых местах контроля.
Применение шкафов упрощает монтаж и пуско-наладку системы.
Технические характеристики
| Наименование | Значение |
| Количество встроенных в шкаф приборов «Гигротермон‑RF» | 1 |
| Максимальное количество подключаемых беспроводных узлов I-Sens, E-Sens, Пирс-1; Пирс-2 (с датчиками) / кол-во беспроводных датчиков, шт. | 50 |
| Типы датчиков (1-wire / 12C), подключаемых к беспроводным узлам I-Sens, E-Sens, Пирс-1; Пирс-2 | ИТ-ДТВ1-П2, ИТ-ДТ1-Б, ИТ-ДТ1-М, DS18S20, DS18B20; линейка цифровых датчиков ИПМ (параметры: перепад давлений (до 50Па); СО2 (400...10000 PPM); атмосферное давление; температура (-196...+300)°С и относительная влажность воздуха) |
| Типы цифровых регистраторов температуры и влажности серии TR (через адаптеры 2RJ12-iB-IP20), подключаемых к беспроводным узлам I-Sens, E-Sens, Пирс-1; Пирс-2 | TR-1G (DS1921G-F5); TR-1Z (DS1921Z-F5); TR-2L (DS1922L-F5); TR-2V (DS1923-F5) |
| Частотный диапазон, МГц | 433,0625...434,78125 |
| Выходная мощность мВт / Чувствительность, dBm | до 10 / -139 |
| Количество каналов связи (устанавливается в приборе «Гигротермон-RF») 1 | 57 |
| Режим модуляции / Шифрование данных | LoRaTM / AES256 |
| Время автономной работы шкафа при его обесточивании, час, не менее | 22 |
| Интерфейсы для связи с ПК (по умолчанию) | Wi-Fi, Ethernet (TCP/IP) |
| Напряжение питания, переменное, В / потребляемая мощность, В·А, не более | 220±10% / 35 |
| Габаритные размеры шкафа В × Ш × Г, мм / масса (нетто), кг / степень защиты корпуса | 400 × 300 × 200 / 8 / IP41 |
| Температурный диапазон эксплуатации, °С / влажность воздуха при +40 °С, % RH, не более | +5…+40 / 95 |
|
Примечания – |
|

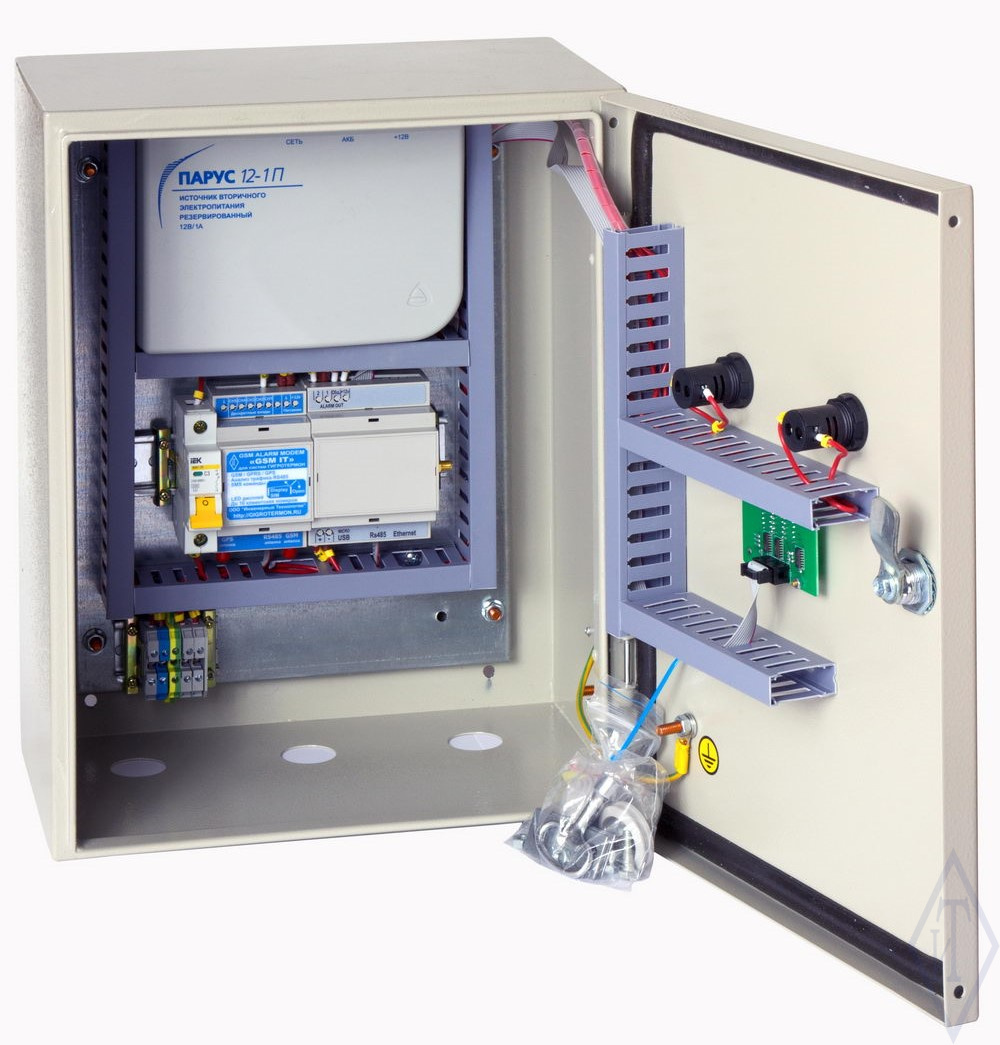

Состав изделия
| Наименование | Количество, шт. |
| Прибор мониторинга микроклимата «Гигротермон-RF» | 1 |
| Автоматический выключатель | 1 |
| Источник бесперебойного питания в комплекте с аккумулятором 1,2 А×ч | 1 |
| Лампа аварийного сигнала 12В красная | 1 |
| Лампа питания 220В зеленая | 1 |
| Модем «GSM IT» | 1 |
Комплектация
| Наименование | Количество, шт. |
| Шкаф контроля параметров «ШКПР-1» | 1 |
| Устройство светозвуковой сигнализации | 1 |
| Антенна 433 МГц | 1 |
| Антенна GSM | 1 |
| Комплект программного обеспечения "Гигротермон-АРМ" | 1 |
| Программное обеспечение «Гигротермон-АРМ». Руководство пользователя | 1 |
| Прибор мониторинга микроклимата «Гигротермон-RF». Руководство по эксплуатации | 1 |
| Паспорт | 1 |
