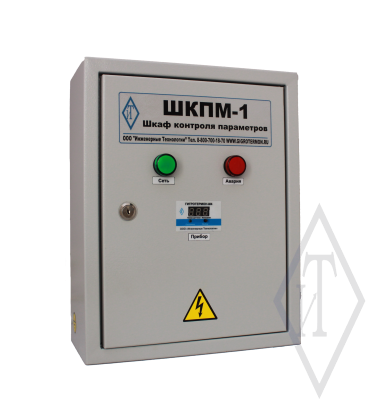

Шкаф контроля микроклимата "ШКПМ-1"
Шкаф контроля параметров "ШКПМ-1" предназначен для централизованного сбора, индикации, контроля, хранения параметров микроклимата и передачи полученных данных в программу верхнего уровня в составе автоматизированной проводной системы контроля параметров микроклимата стационарных объектов - производственных и жилых помещений, птицеводческих комплексов и агрокомплексов, фармацевтических, продуктовых и других складов, холодильных и морозильных камер, музеев и архивов.
В "ШКПМ-1" собраны и подключены все компоненты, необходимые для работы системы (кроме датчиков (или регистраторов) и персонального компьютера), в том числе светозвуковая сигнализация, устройство аппаратного SMS-уведомления и источник резервного питания. Применение таких шкафов упрощает монтаж и пуско-наладку системы.
Для ввода шкафа в эксплуатацию на объекте необходимо закрепить его на вертикальной стене, подключить питание 220В, подвести кабель «Ethernet» от маршрутизатора (компьютерной сети) и подключить необходимое количество датчиков (или регистраторов).
Аналоговые или дискретные датчики подключаются к "ШКПМ-1" через соответствующие модули расширения.
Применение шкафов упрощает монтаж и пуско-наладку системы.
Технические характеристики
| Наименование | Значение |
| Количество встроенных в шкаф приборов «Гигротермон М» | 1 |
| Объем памяти, макс. количество измерений на канал | 20 300 |
| Интерфейс линии датчиков | 1-Wire |
| Количество подключаемых шлейфов (линий связи датчиков) | 4 |
| Максимальное количество датчиков/подключаемых к прибору, шт. | 401 |
| Поддерживаемые цифровые датчики (1-Wire) |
ИТ-ДТВ1-П2, ИТ-ДТ1-Б, ИТ-ДТ1-П2, ИТ-ДТ1-П6, DS18S20, DS18B20, ИПМ |
| Поддерживаемые регистраторы (1-Wire) | TR-2L,TR‑2V,DS1922L#F50, DS1923#F5 |
| Рекомендуемая протяженность 1 шлейфа (кабель «витая пара»), м, не более | 100 |
| Напряжение, подаваемое на внешнее устройство светозвуковой сигнализации, постоянное, В | 12 |
| Время автономной работы шкафа при обесточивании, час, не менее | 2 |
| Интерфейс для связи с ПК (по умолчанию) | Ethernet (TCP/IP) |
| Напряжение питания, переменное, В / потребляемая мощность, В·А, не более | 220±10% / 50 |
| Габаритные размеры шкафа В × Ш × Г, мм / масса шкафа, кг, не менее | 400 × 310 × 200 / 7 |
| Степень защиты шкафа от пыли и влаги | IP31 |
| Диапазон эксплуатации по температуре/влажности, °С / % | -20…+40 / 5…95 |
|
Примечания – 1 – При частоте измерения 5 мин; |
|

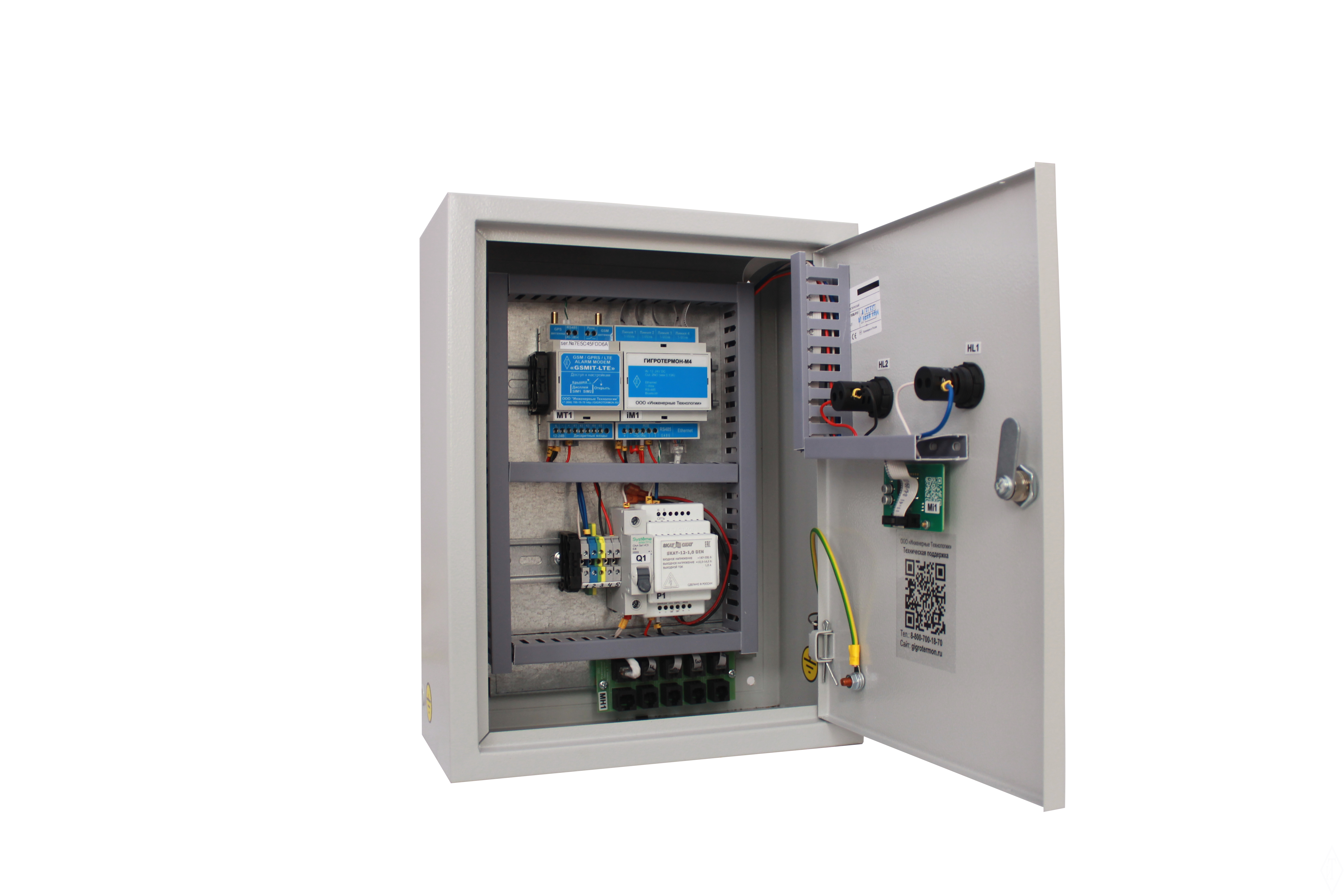

Состав изделия
| Наименование | Количество, шт. |
| Прибор мониторинга микроклимата «Гигротермон-М4» | 1 |
| Автоматический выключатель iK60N 1P 3A (С) 6kA | 1 |
| Источник бесперебойного питания SKAT-12-1.0 | 1 |
| Лампа аварийного сигнала 12В красная | 1 |
| Лампа питания 220В зеленая | 1 |
| Модем GSMIT-LTE | 1 |
Комплектация
| Наименование | Количество, шт. |
| Шкаф контроля параметров "ШКПМ-1" | 1 |
| Оповещатель охранно-пожарный свето-звуковой Призма-202 | 1 |
| Внешняя антенна GSM | 1 |
| Дюбель гвоздь SM-G 6х60 мм. с шурупом | 4 |
| Батарея аккумуляторная 1,2 А×ч 12В | 1 |
