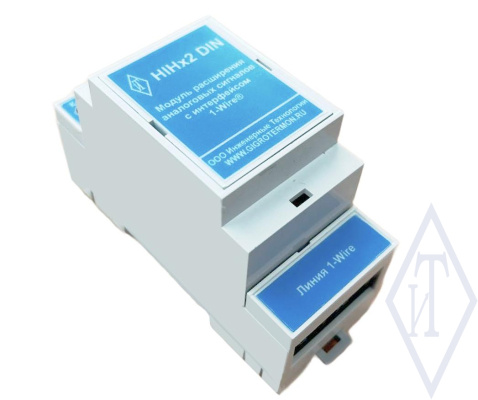

Модуль расширения аналоговых сигналов "HiHx2 DIN"

Модуль расширения аналоговых сигналов «HiHx2 DIN» с интерфейсом 1-wire предназначен для подключения к прибору "Гигротермон" различных промышленных датчиков с унифицированными выходными сигналами (4-20) мА; (0-20) мА; (0-5) мА и (0-10) В; (0-5) В; (0-0,25) В – например, для контроля давления среды, концентрации различных газов и т.п.

Модули расширения, как и цифровые датчики 1-wire, подключаются к линии датчиков прибора "Гигротермон" параллельно, используя 3 провода: «DQ» (шина данных), «GND» (общий) и «+5В» (питание). Каждый модуль «HiHx2» позволяет подключение до 2-х аналоговых датчиков. Допустимое количество модулей на линии датчиков одного прибора Гигротермон – от 0 до 10 шт.

Модуль «HiHx2» предназначен для сопряжения аналоговых сигналов (напряжение, ток) с цифровой линией 1-wire прибора "Гигротермон". Модуль состоит может обрабатывать два независимых канала. Режим работы каждого канала настраивается индивидуально и записывается в энергонезависимую память модуля. Каналы работают в одном из двух режимов — режим «токовый» и режим «напряжение». При подключении модуля к прибору Гигротермон, прибор автоматически распознает тип модуля и его конфигурацию. Основой модуля является микросхема АЦП DS2438.

Для корректной работы модуля «HiHx2» необходимо его предварительно настроить при помощи персонального компьютера с использованием USB адаптера DS9490R и специального программного обеспечения «Tools1Wire». В настройках программы задаются типы подключаемых датчиков, пределы измерений и выходной сигнал на каждый датчик. Для датчиков с токовыми выходными сигналами кнопка «Помощник» в программе позволяет выбрать соответствующий тип сигнала для автоматического пересчета в напряжение.

Технические характеристики
