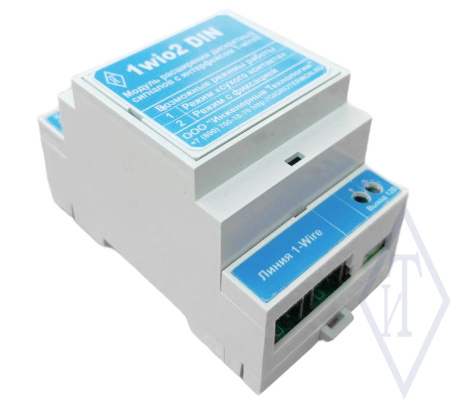

Модуль расширения дискретных сигналов «1wio2 DIN» с интерфейсом 1-wire предназначен для сопряжения дискретных сигналов («сухой контакт» или источник напряжения 5..8 В) с цифровой линией «1-wire» прибора "Гигротермон" – например, для контроля доступа в помещения, контроля включения / выключения электрооборудования, контроля напряжения и т.п.
Модули расширения, как и цифровые датчики 1-wire, подключаются к линии датчиков прибора "Гигротермон" параллельно, используя 3 провода: «DQ» (шина данных), «GND» (общий) и «+5В» (питание). Каждый модуль «1wio2 DIN» позволяет подключение до 4-х дискретных датчиков. Допустимое количество модулей на линии одного прибора "Гигротермон" – от 0 до 10 шт.
Модуль 1wio2 DIN может обрабатывать четыре независимых двухканальных канала. Все каналы имеют гальваническую изоляцию. Режим работы каждого канала настраивается независимо. Каналы работают в одном из двух режимов: режим «сухого контакта» - когда текущее состояние входа непосредственно передается в линию, и режим с фиксацией — когда даже кратковременный импульс будет запомнен в модуле и передан в линию. Режим с фиксацией предназначен для подключения устройств сигнализации или «дежурных кнопок обхода», когда однозначно требуется зафиксировать событие. Сброс состояния канала может быть осуществлен по команде с программы верхнего уровня.
Технические характеристики
Наименование | Значение |
Напряжения питания | 5В (от линии датчиков прибора Гигротермон) |
Интерфейс связи | 1-wire |
Количество входных дискретных каналов | 4 |
Допустимое количество модулей 1wio2 на линии 1 wire прибора Гигротермон, шт. | 1-10 |
Наличие гальванической развязки | да |
Напряжение встроенного гальванически развязанного источника напряжения для питания внешних цепей, В | 5 |
Количество источников питания внешних цепей | 1 |
Диапазон напряжений на входах, В | 5… 8 |
Ток входа при напряжении 5В, мА | 10 |
Длительность входного сигнала в режиме с фиксацией не менее, мс | 300 |
Рабочий диапазон температур, °С | 0…70 |
Габаритные размеры, мм | 97 х 53 х 63 |
Вес, кг, не более | 0,15 |
