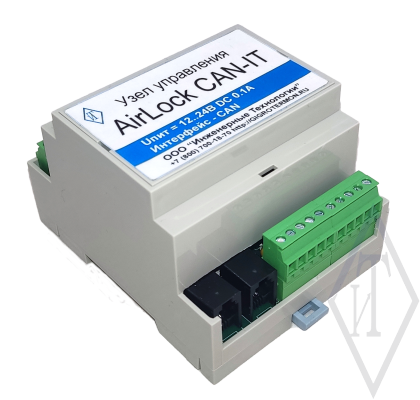

Узел управления AirLock-N

Узел управления является ключевым компонентом системы «AirLock CAN-IT», предназначенным для управления электромеханическими замками дверей, мониторинга их состояния и обработки внешних сигналов в рамках чистых помещений.

Узел управления отвечает за выполнение команд блокировки и разблокировки дверей, считывание состояния дверей и замков, а также за управление световой и звуковой индикацией.

Функциональные возможности узла управления:

• Управление замками: Узел управления осуществляет контроль за состоянием электромеханических замков, включая их блокировку и разблокировку.

• Считывание состояния: Узел мониторит текущее состояние дверей (открыта/закрыта) и замков (заблокирован/разблокирован).

• Индикация состояния: Узел управления отвечает за работу световой и звуковой индикации на дверях, информируя о текущем статусе.

• Связь: Узел принимает сообщения от других узлов в группе о событиях открытия-закрытия дверей и сам передаёт такие события по мере их появления.

• Контроль внешних сигналов: Узел обрабатывает внешние сигналы, такие как команда разблокировки при пожарной тревоге, обеспечивая безопасность и соответствие стандартам.

• Физические кнопки: Узел управления поддерживает физические кнопки для экстренной разблокировки и блокировки дверей, с приоритетом функции разблокировки.

Входы:

1.      Пожарная сигнализация (разблокировка): Активация внешней пожарной сигнализации приводит к разблокировке всех дверей системы.

2.      Блокировка двери: Управление блокировкой двери на уровне узла.

3.      Состояние двери: Мониторинг текущего состояния двери (открыта/закрыта).

4.      Состояние замка: Контроль состояния замка двери (заблокирован/разблокирован).

5.      Кнопка входа: Управление доступом через кнопку «вход».

6.      Кнопка выхода: Управление доступом через кнопку «выход».

7.      Контроль питания: Мониторинг напряжения питания системы.

Выходы:

1.      Питание замка: Подача питания на электромеханический замок двери.

2.      Цепь управления замком: Управление открытием и закрытием замка.

3.      Входная кнопка - лампа зеленая: Индикация разрешения доступа на входе.

4.      Входная кнопка - лампа красная: Индикация запрета доступа на входе.

5.      Выходная кнопка - лампа зеленая: Индикация разрешения доступа на выходе.

6.      Выходная кнопка - лампа красная: Индикация запрета доступа на выходе.

7.      Авария (лампа/контакт): Срабатывает при ошибках, например, если дверь остается открытой в течение установленного времени.

Технические характеристики узла управления:

• Напряжение питания: 24/12 В

• Ток потребления: 60 мА (типовой, без замка)

• Количество входов: 6 (гальванически изолированных)

• Количество выходов: 6 выходов на 24/12 В для управления замками и индикацией.

• Максимальный ток выходов: до 50 мА (2х10А)

• Связь: Интерфейс CAN для связи с сервером системы.
