Телеметрическая диспетчерская система мониторинга микроклимата на 20 птичников

 Телеметрическая система мониторинга микроклимата в птичниках - автоматизированный контроль за состоянием микроклимата в птицеводческих помещениях, в инкубаториях,на складах готовой продукции, на складе хранения ветеринарных препаратов и др. с функцией свето-звуковой сигнализации и SMS, e-mail оповещений при нарушениях.

НАЗНАЧЕНИЕ

Автоматизированная система мониторинга микроклимата «Гигротермон» предназначена для непрерывного сбора, визуализации, хранения и контроля в режиме реального времени параметров микроклимата.Оборудование позволяет развернуть телеметрическую систему диспетчеризации для мониторинга и контроля параметров микроклимата в птицеводческих и животноводческих хозяйствах. Посмотреть видео (со звуком):

ОПИСАНИЕ

Центральный узел сбора данных - шкаф "ШКПР-1" устанавливается в здании диспетчерской и подключается к сети Ethernet. "ШКПР-1" предназначен для централизованного сбора измеренных данных с рассредоточенных беспроводных узлов с датчиками, индикации текущих значений и их контроля по заданным рабочим диапазонам, передачи полученных данных в программу "Гигротермон-АРМ". В шкафу "ШКПР-1" собраны и подключены компоненты, необходимые для его функционирования: прибор мониторинга микроклимата "Гигротермон-RF"; GSM-модем для отправки информационных SMS-сообщений и с возможностью связи по GPRS каналу; источник бесперебойного питания с аккумулятором; автоматический выключатель; сигнальные лампы («сеть»; «авария»). К шкафу подключаются: свето-звуковая сигнализация и модуль грозозащиты с внешней всенаправленной коллинеарной антенной 433 МГц (для связи с беспроводными узлами / датчиками). Шкаф "ШКПР-1" подключается к сети питания 220В, к ПК или к маршрутизатору по IP-адресу через разъем Ethernet.
Шкаф "ШКПР-1" через коллинеарную антенну по радиоэфиру 433 МГц получает получает информацию по измеренным данным с множества антенн автономных беспроводных узлов с датчиками, установленных в птичниках.

Беспроводные узлы «E-Sens» устанавливаются под крышу корпусов выращивания. Представляет из себя герметичный (IP65) пластиковый бокс размером 96х96х60 мм. Узел предназначен для сбора показаний с подключенного датчика и отправки данных по радиоэфиру 433 МГц. Узлы не требуют подключения к внешнему источнику питания. В них реализован алгоритм максимальной экономии энергии. Усредненный срок службы встроенного в узел заменяемого элемента питания составляет от 3-х (2600 мА*ч) до 10 лет (9 мА*ч).

К беспроводному узлу через герметичный кабельный ввод по кабелю подключается внешний датчик температуры и относительной влажности. С другого кабельного ввода к беспроводному узлу подключается разъем от кабеля внешней антенны. Антенна располагается на крыше корпуса. Для устойчивой связи необходимо обеспечить прямую видимость между антеннами беспроводных узлов и коллинеарной антенной, расположенной на крыше здании диспетчерской. Удаленность между коллинеарной антенной на крыше здания лаборатория и антеннами беспроводных узлов, при условии прямой видимости между антеннами, может достигать 1500 метров при использовании ненаправленных антенн и до нескольких километров при использовании направленных антенн.

Компоненты «Беспроводной узел E-Sens», «внешняя антенна» и «датчик» образуют одну точку контроля. Если точек контроля в складе требуется больше одного, количество компонентов увеличивается в соответствующее количество раз. В одной системе количество шкафов с датчиками может быть один или более – количество шкафов в одной системе не ограничивается.

Толстостенная оболочка датчика температуры и влажности выполнена в виде фильтра из спеченного нержавеющего металлического порошка. Датчик устойчив к санитарной обработке. За счет капиллярного эффекта задерживает влагу в микро полостях оболочки, защищая сенсор от попадания влаги. Прорезиненный «козырек» склеенный в гофрошланг защищает датчик от влаги, стекающей сверху по гофрошлангу. При этом фильтр позволяет свободную циркуляцию окружающего воздуха для контроля относительной влажности.

СТОИМОСТЬ ОБОРУДОВАНИЯ НА 20 ДАТЧИКОВ (НА 20 ПТИЧНИКОВ)

№ п/п	Наименование позиции	Кол-во	Цена, руб., с НДС	Стоимость, руб., с НДС
1	Шкаф контроля микроклимата "ШКПР-1" (до 50 датчиков)	1	70 000,00	70 000,00
2	Датчик температуры и относительной влажности защищенный, (-20…+60) °C; Δ ±0,5 °C; (0...100) %, Δ ±3 %RH	20	7 000,00	140 000,00
3	Беспроводной узел ПИРС-1Ч (IP65)	20	16 000,00	320 000,00
4	Коллинеарная всенаправленная антенна 433 МГц в комплекте c модулем грозозащиты	1	25 000,00	25 000,00
5	Антенна 433 МГц, 30 dB, 5 м	20	3 500,00	70 000,00
6	Комплект программного обеспечения "Гигротермон-АРМ" (сервер + клиент)	1	0	0
Итого, стоимость комплекта оборудования, руб. с НДС:				625 000,00

ОПИСАНИЕ ФУНКЦИИ АППАРАТНЫХ СМС УВЕДОМЛЕНИЙ

Аппаратные SMS-уведомления осуществляются при помощи GSM-модема «GSM IT», установленного в шкаф «ШКПР-1». Модем позволяет добавлять до 8 клиентских телефонных номеров. Настройка GSM-модема «GSM IT» производится удаленно путем отправки SMS-команд. Модем позволяет задание периода задержки отправки SMS-сообщений индивидуально для каждого клиентского телефонного номера. Возможны настройки количества и периодичности повторов отправки сообщений (при большой продолжительности нарушения). По SMS-запросу модем «GSM IT» сообщает текущее значение измеренного параметра интересуемого датчика. В приборе реализованы функция отключения оповещения по событиям неактуальных датчиков и функция контроля входного напряжения, которая позволяет оповещать о переходе на резервное питание от аккумулятора при отключении оборудования от электросети.

Задание индивидуального для клиента периода задержки отправки сообщений позволяет распределить отправку сообщений в зависимости от продолжительности нарушения. Например, сотрудники, непосредственно отвечающие за работу климатического оборудования, получают сообщения сразу, а руководители – только если нарушение продолжается долгое время. В случаях, когда нарушения устраняются оперативно и не влияют на качество хранения продукции, сообщения руководителям не отправляются.

Внимание: В независимости от вида уведомлений настройки индивидуальных пороговых значений для датчиков, по которым осуществляются уведомления, задаются из программы верхнего уровня «Гигротермон-АРМ»!

ПРЕИМУЩЕСТВА СИСТЕМЫ:

 Беспроводное решение

 Высокая отказоустойчивость. Два уровня защиты от потери данных

 Централизованный сбор и хранение данных в защищенной базе данных

 Отображение данных на мониторе ПК в виде графиков, таблиц и мнемосхем;

 Возможность просмотра данных за любой период

 Клиентский доступ пользователей к Системе (со своих рабочих мест, количество не ограничивается)

 Разграничение прав доступа в Систему для различных пользователей

 Ведение журнала событий и действий пользователей

 Отображение данных на мониторе ПК в виде графиков, таблиц и мнемосхем

 Автоматическое создание и сохранение с заданной периодичностью PDF и XLS отчетов;

 Контроль текущих значений по индивидуально настроенным двух уровневым порогам

  Светозвуковая сигнализация; SMS и E-mail сообщения по нарушениям

 Возможность удаленного запроса текущих данных с датчиков при помощи СМС команд (с телефона)

 Контроль напряжения сети 220В

 Резервное питание (не менее 2-х часов при отключении электроэнергии)

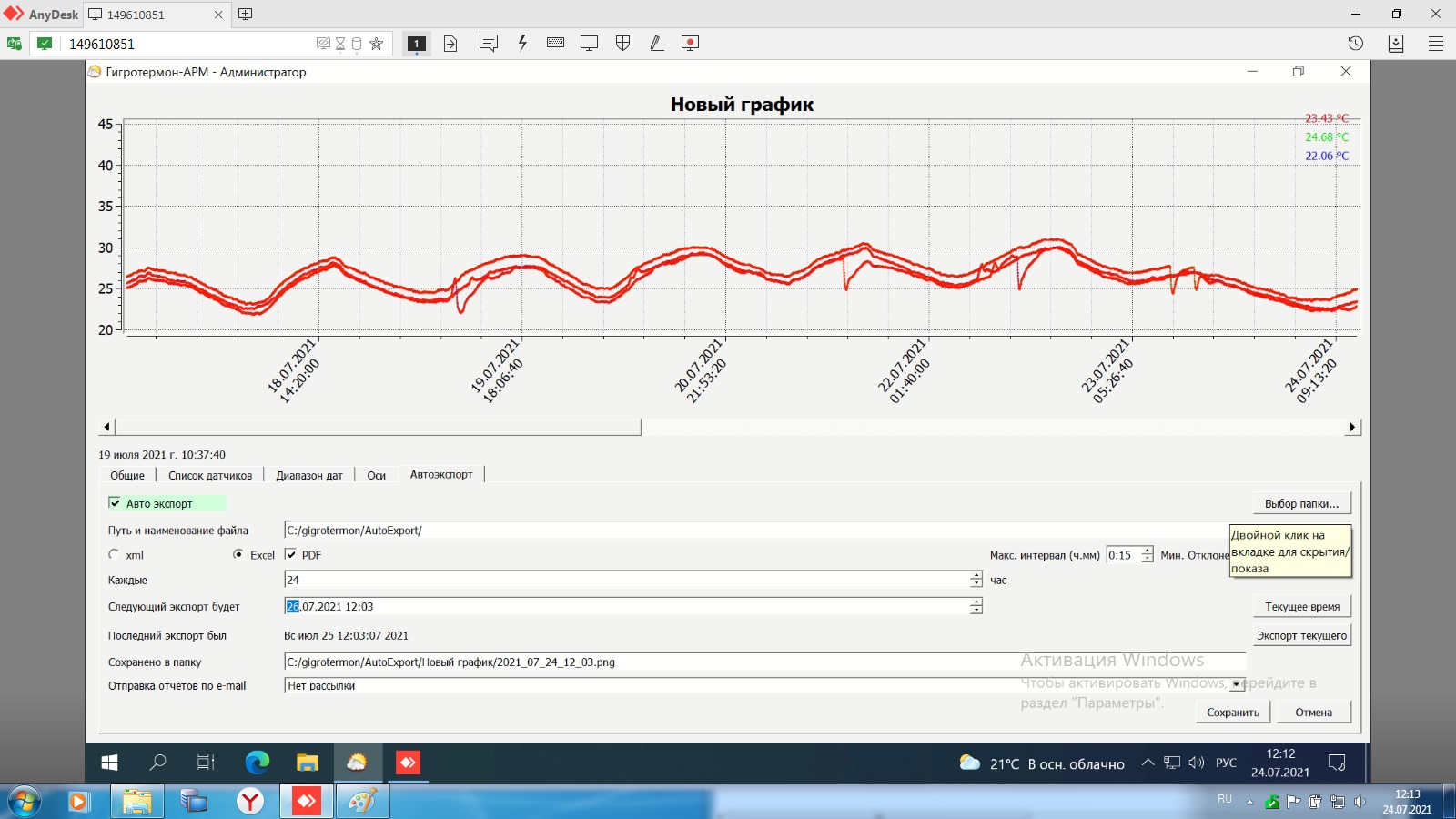

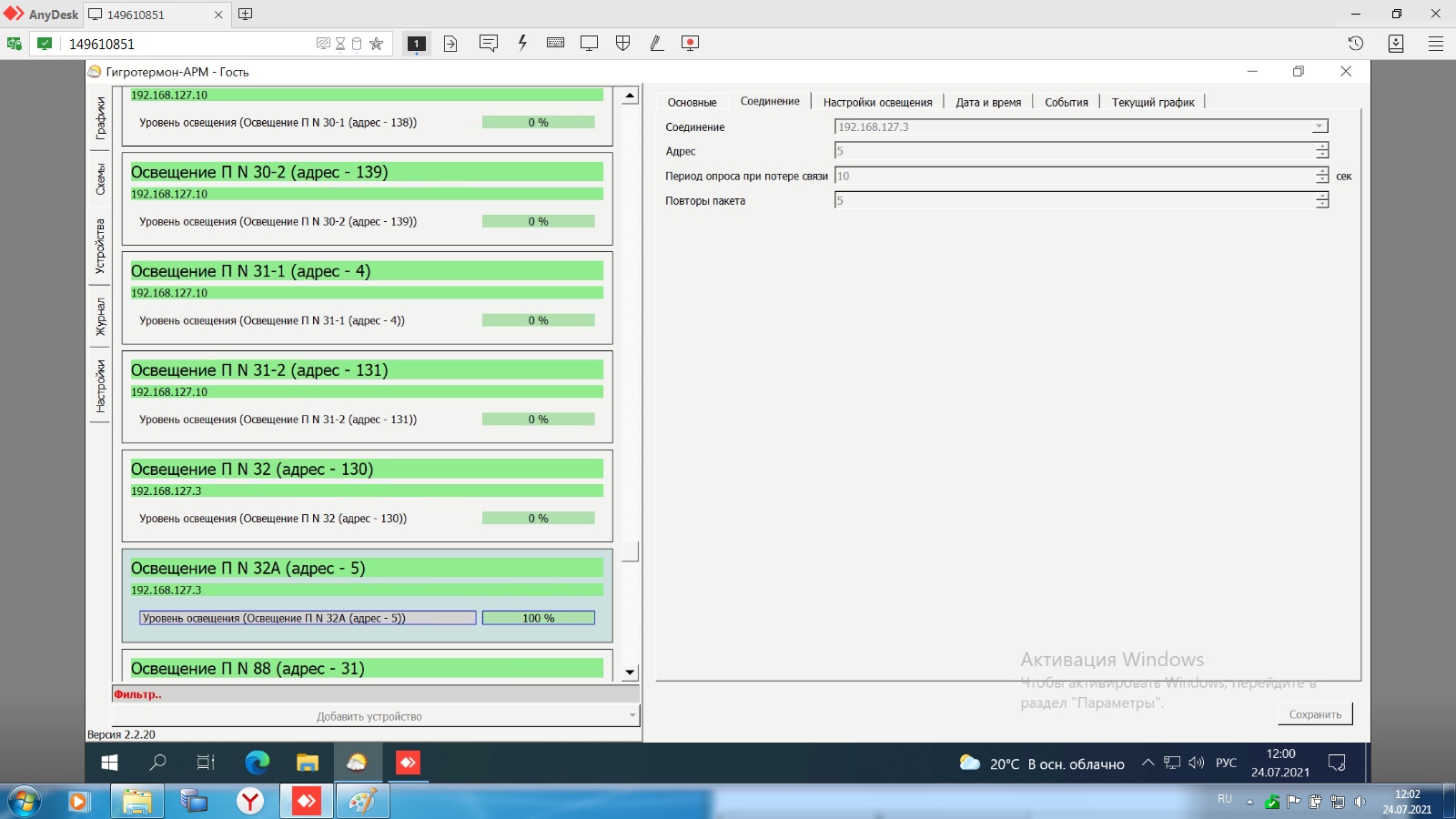

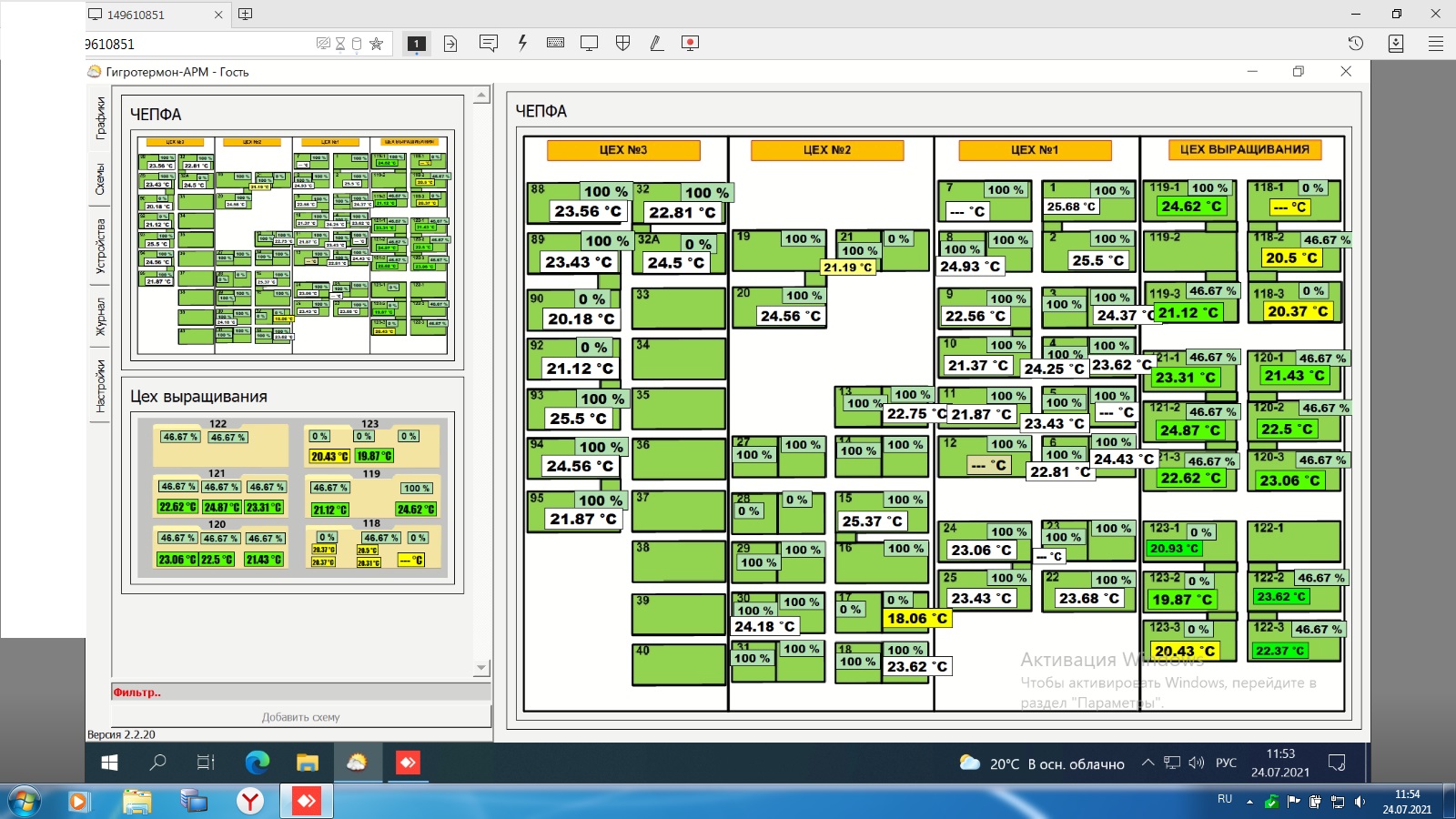

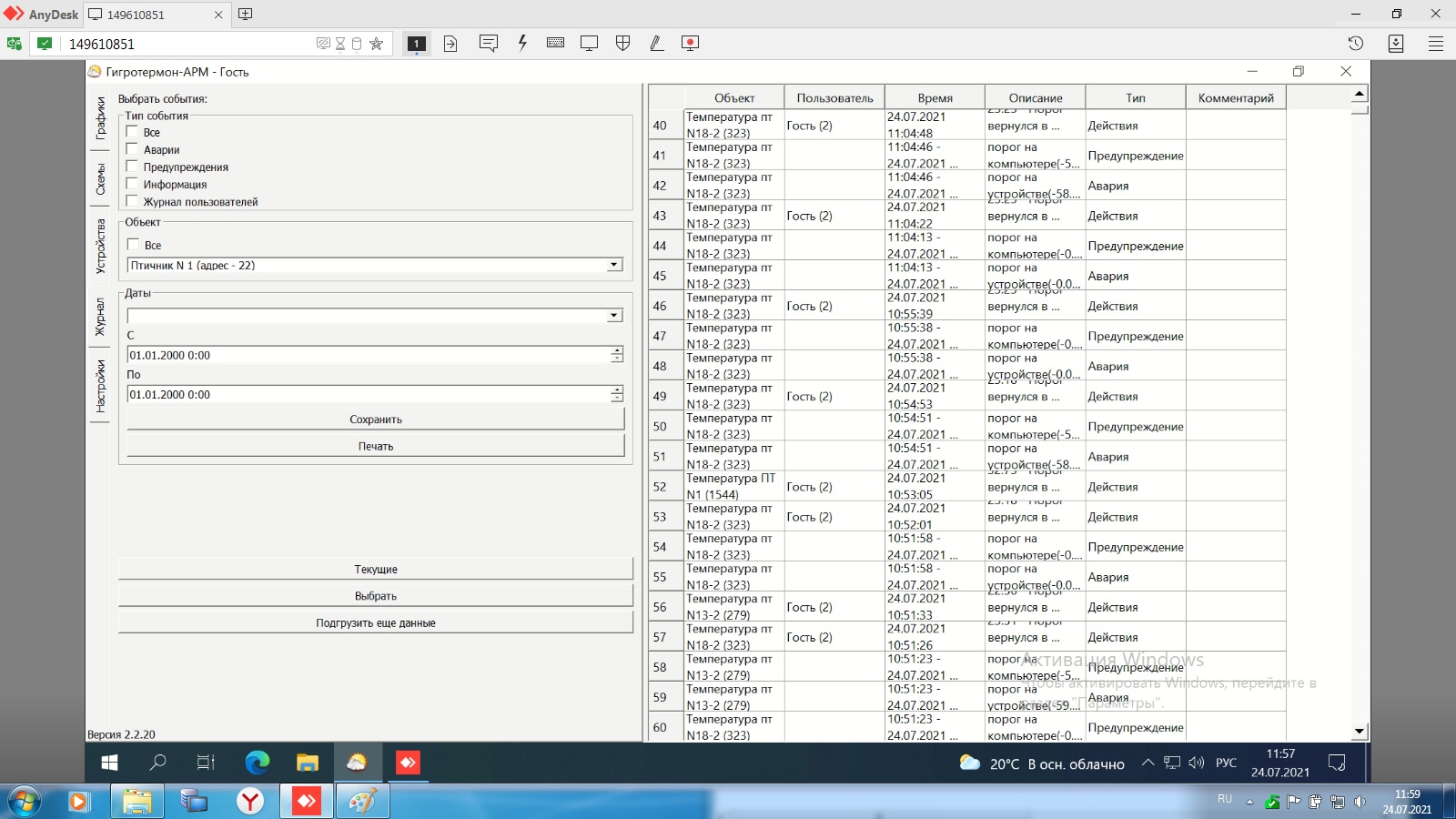

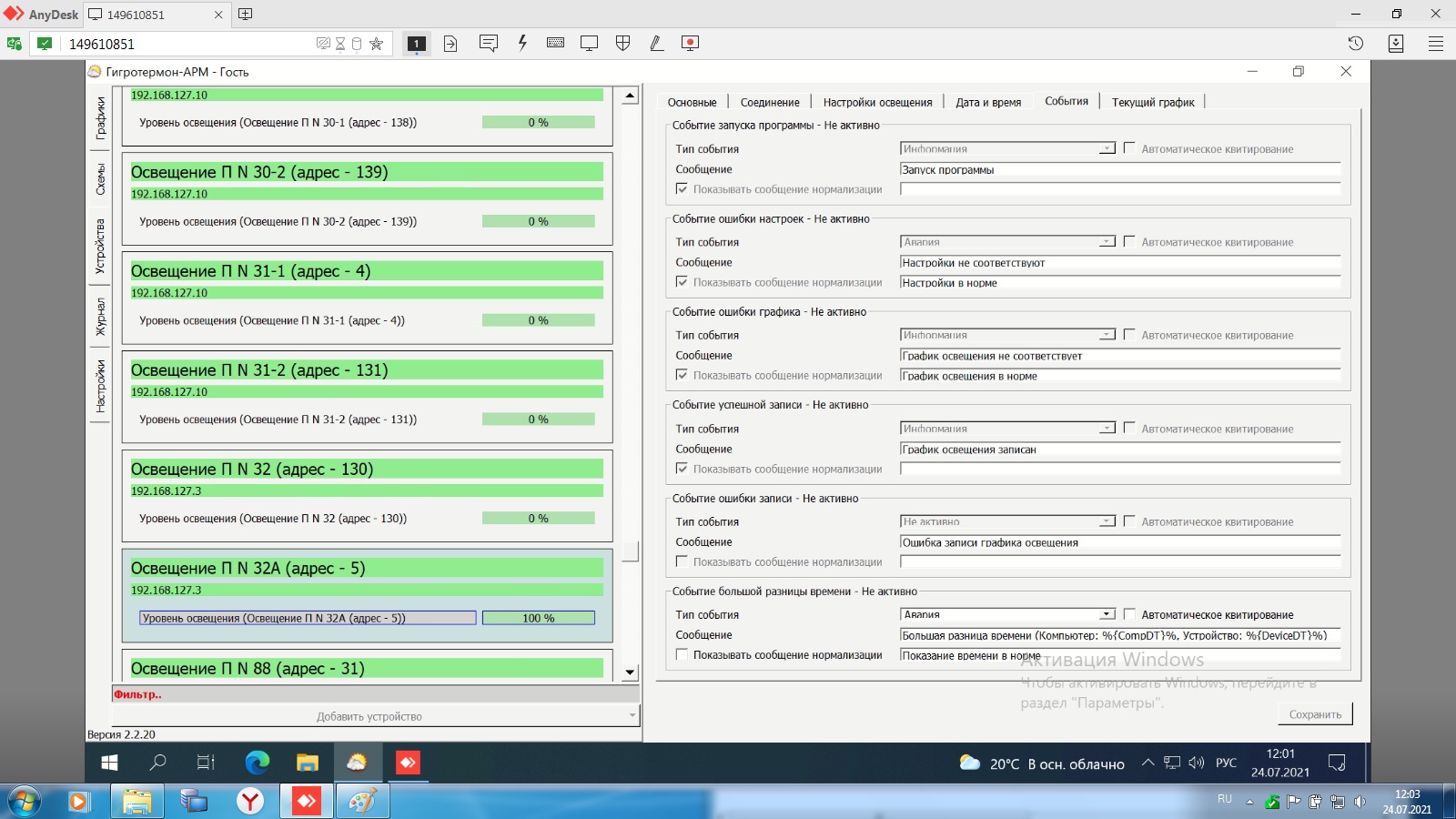

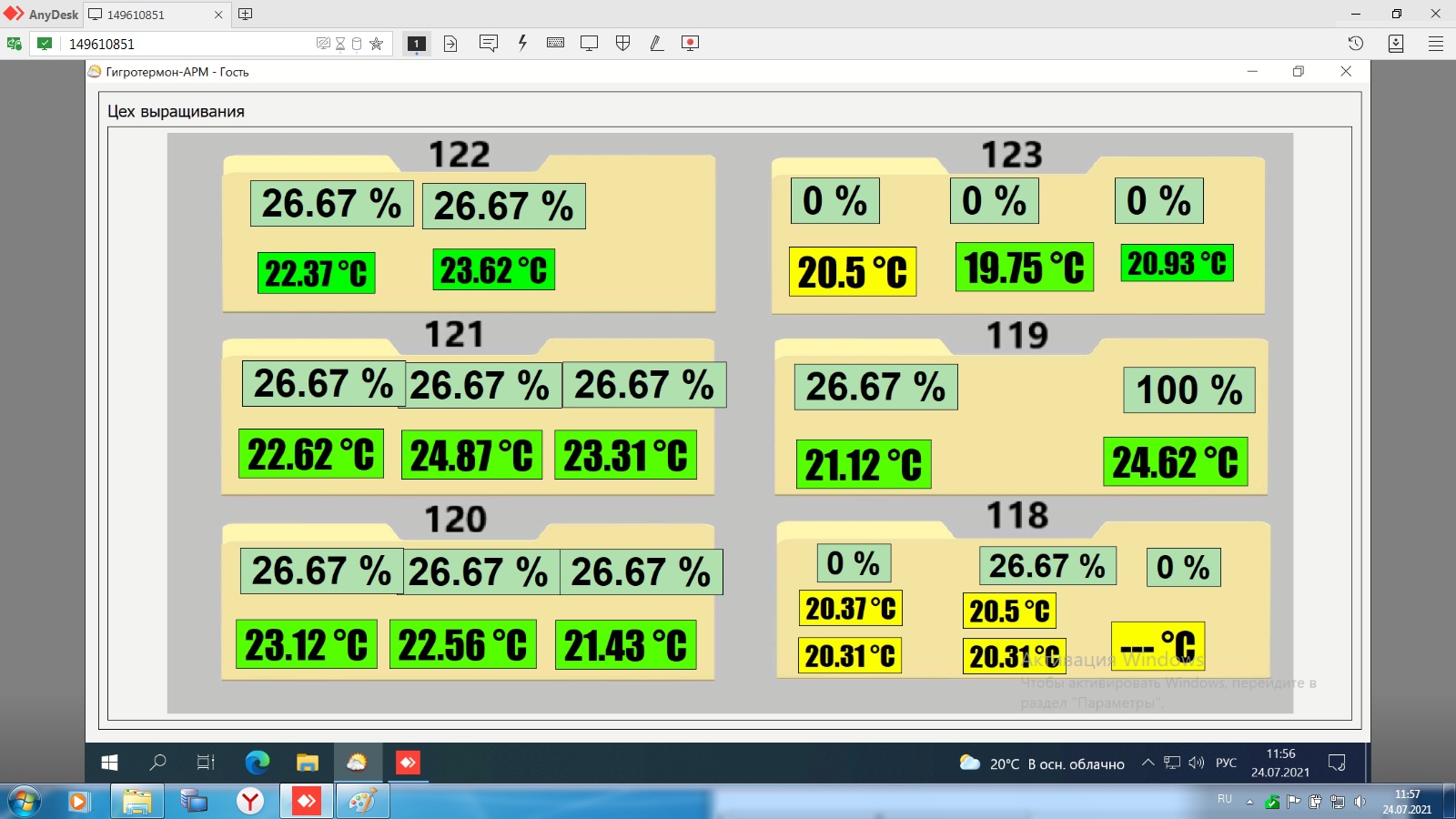

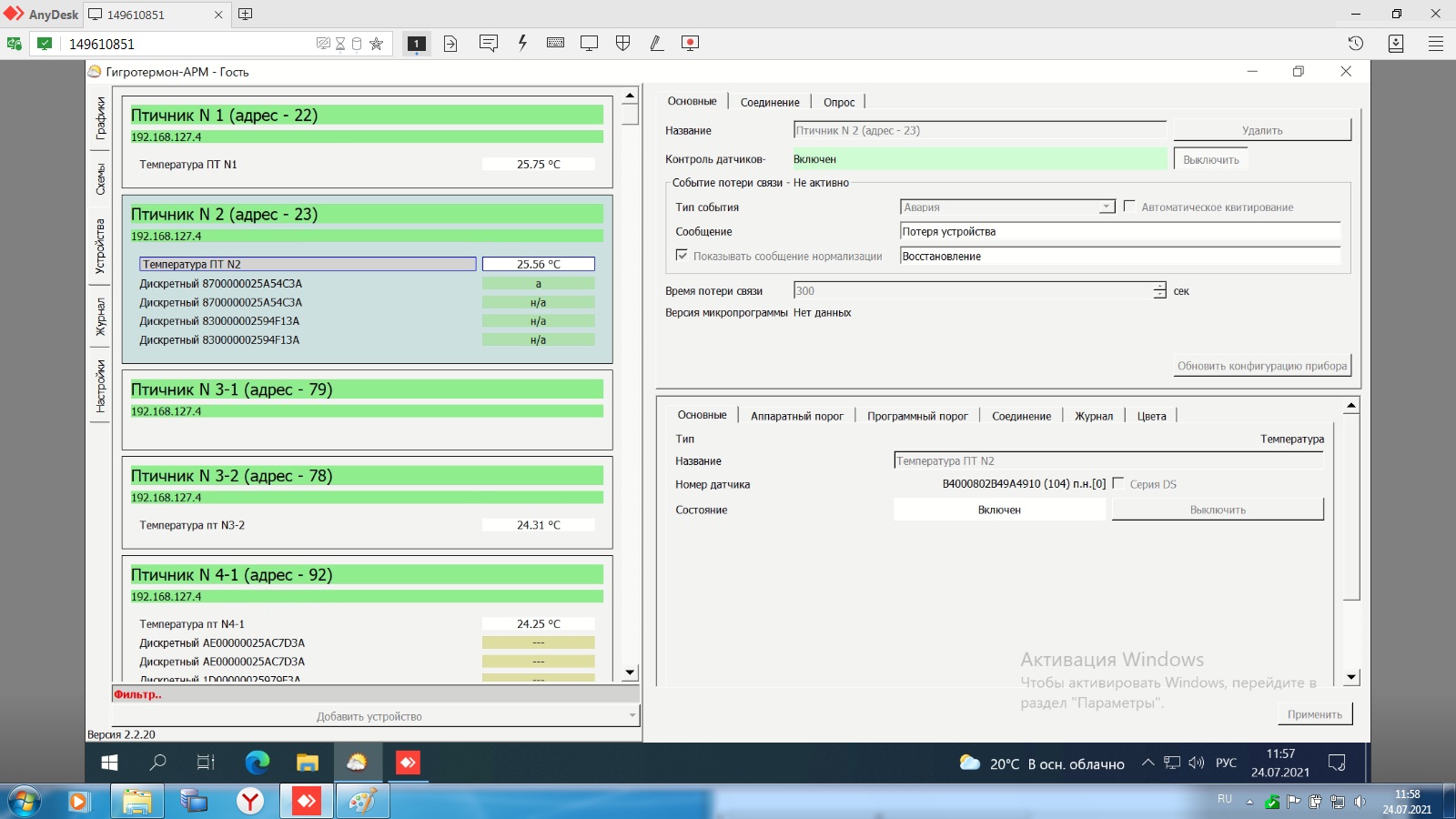

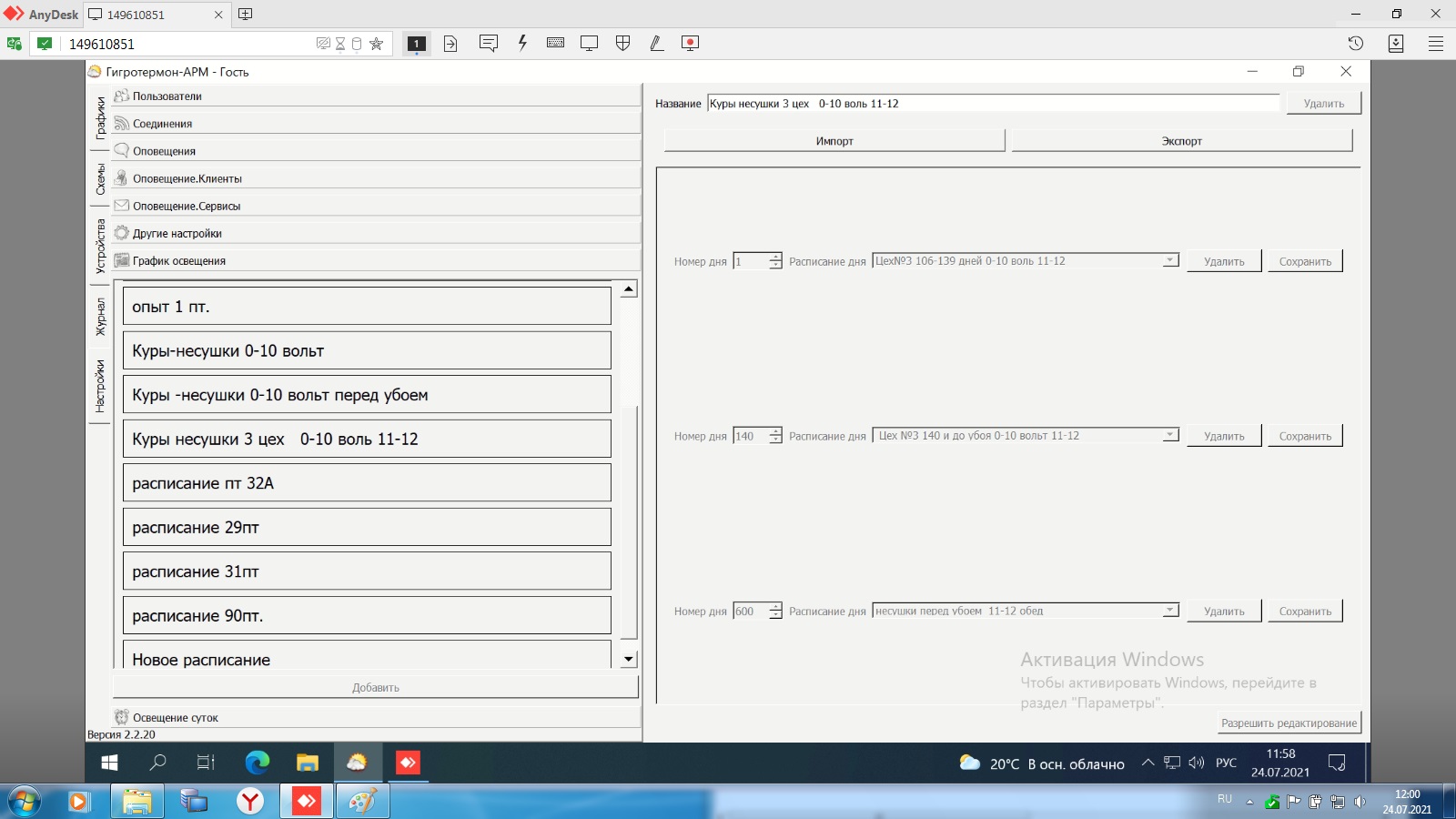

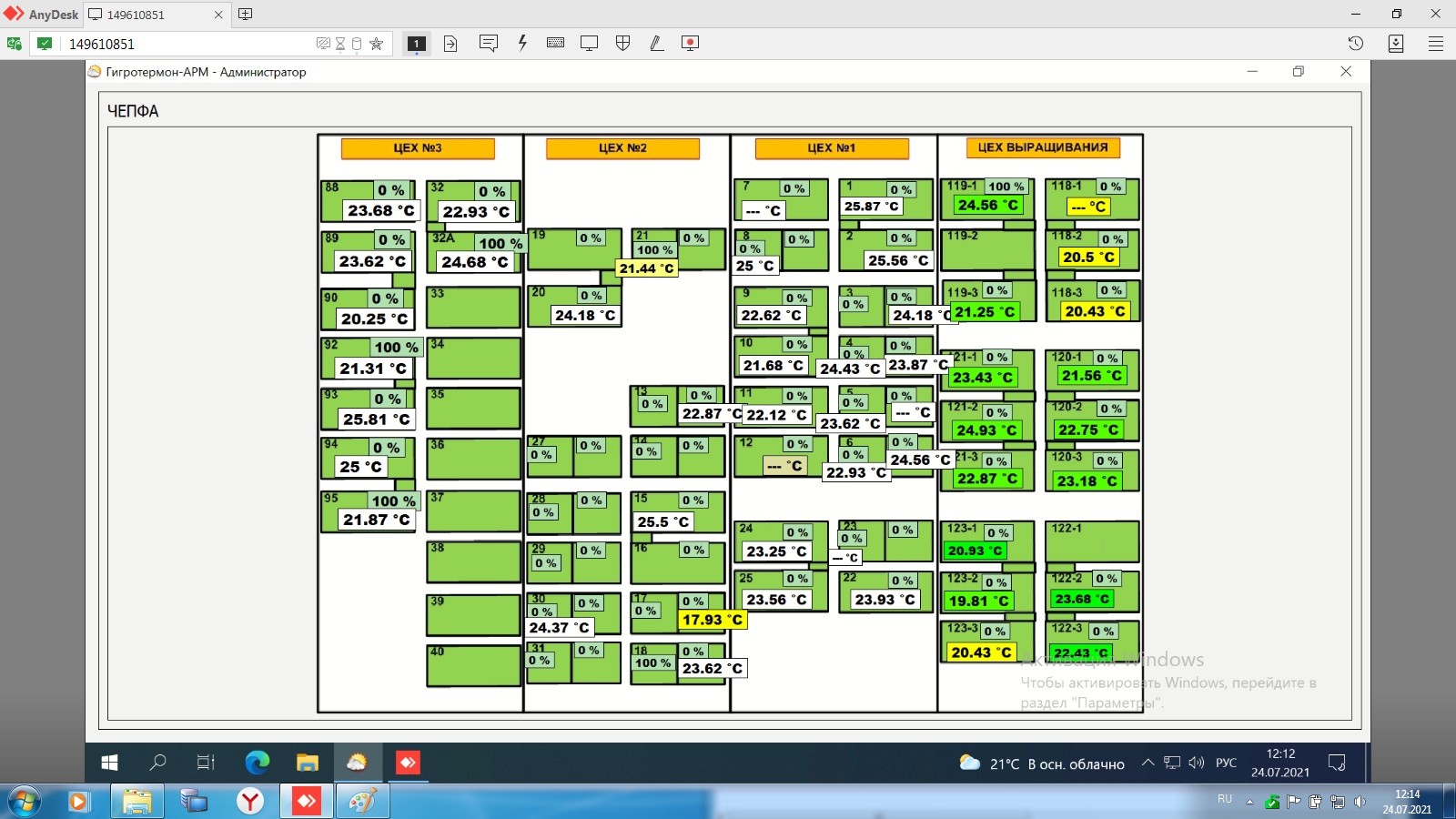

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
