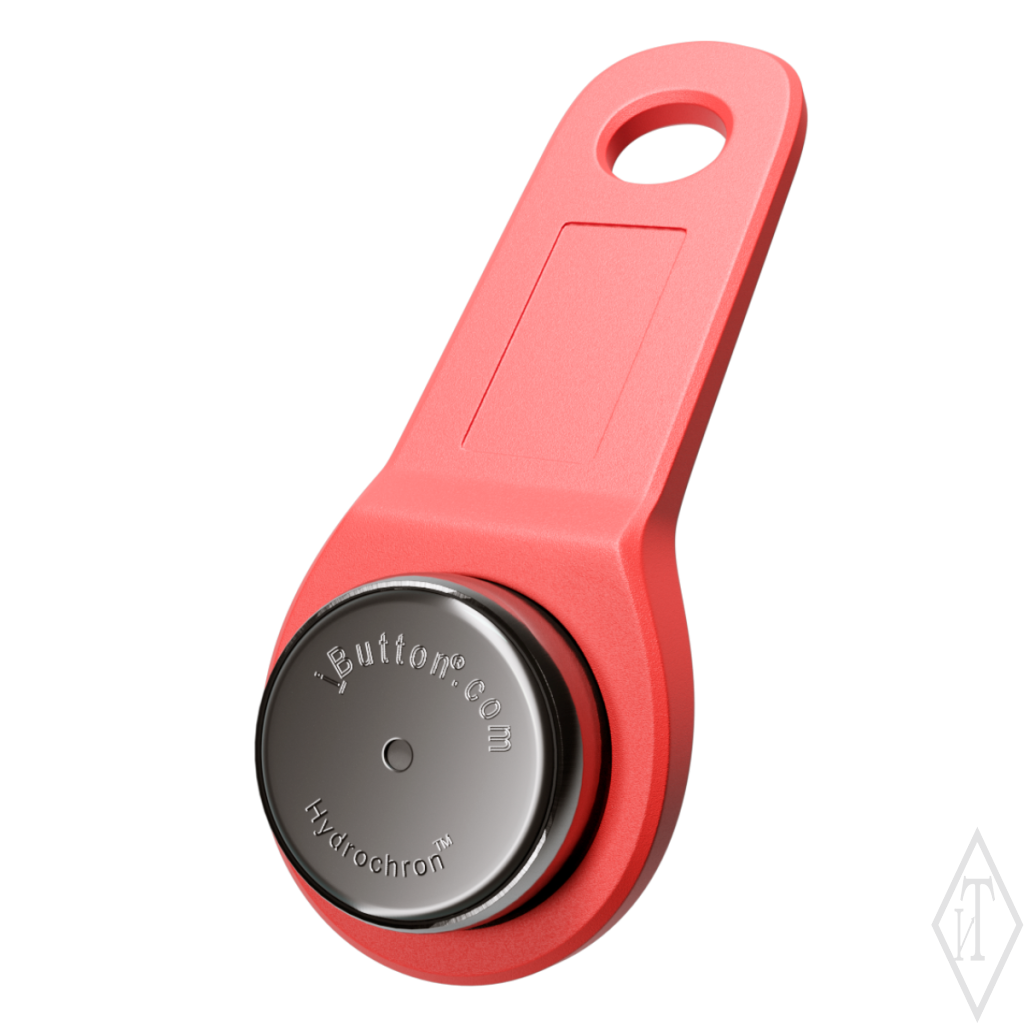

TR-2V ( DS1923-F5 ) Регистратор температуры и влажности

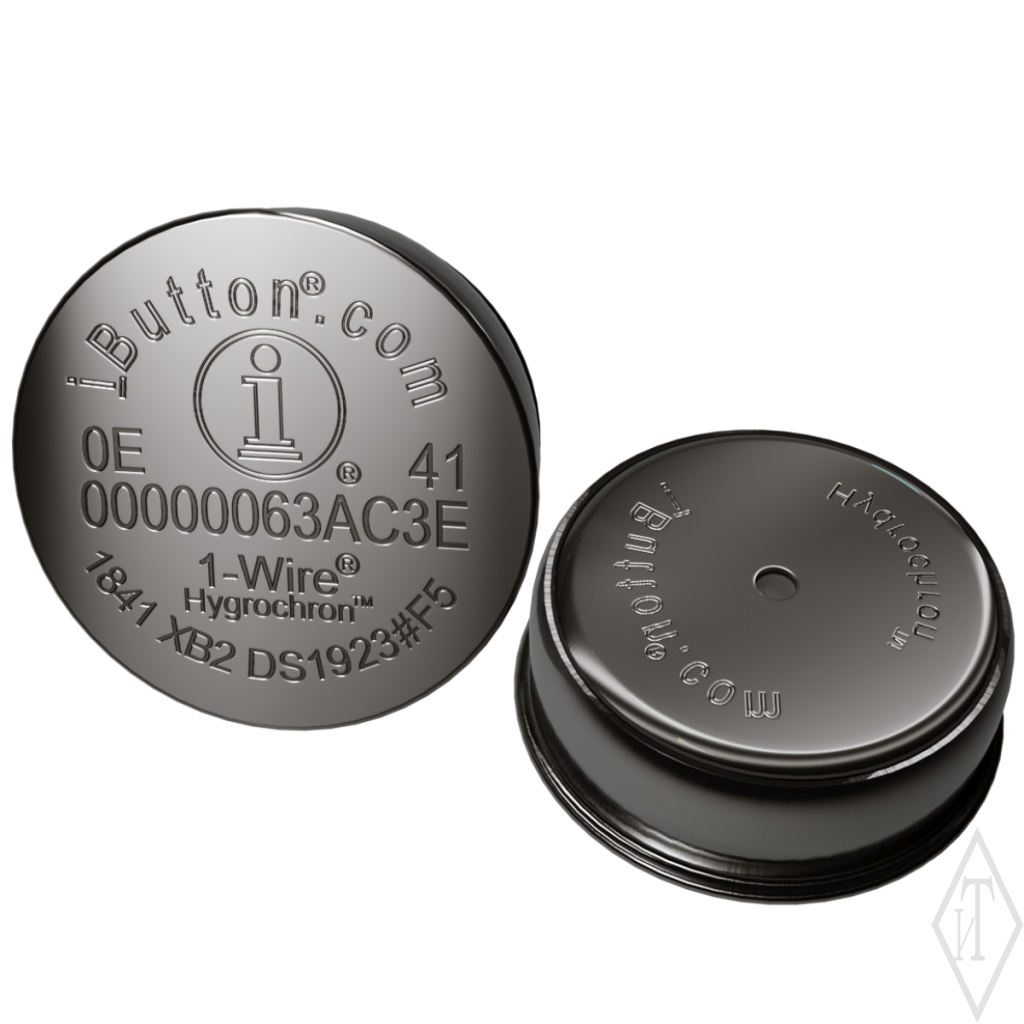

Регистратор температуры и влажности (логгер температуры и влажности) TR-2V является автономным прибором, который после задания установочных значений измеряет температуру и относительную влажность окружающего воздуха с заданной пользователем периодичностью, сохраняя данные во внутренней памяти с привязкой к реальному времени. Выполнен на основе комплектующего DS1923#F5. Прибор в своем составе имеет высокоэкономичный микроконтроллер, датчики температуры и относительной влажности, литиевую батарею и буферную память. Компоненты регистратора размещены в небольшом герметичном виброустойчивом дисковом корпусе из «пищевой» нержавеющей стали. Встроенный элемент питания рассчитан на продолжительную работу - до 8 лет* или до 500 тыс. измерений*.

Регистратор температуры и влажности TR-2V внесен в Государственные реестры средств измерений Российской Федерации, Республик Казахстан, Узбекистан и Беларусь в составе комплексов регистраторов температуры и относительной влажности серии TR. Установленный межповерочный интервал (МПИ) составляет 4 года. Так же на комплексы регистраторов серии TR получен сертификат соответствия EAЭC: Серия RU №0132036.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Нормируемый параметр	Минимум	Максимум
Диапазон измерений температуры, °С	-20	+85
Разрешающая способность преобразователя, °С	0,0625 (1/16)	0,5 (1/2)
Пределы допускаемой абсолютной погрешности при измерении температуры, °C: в диапазоне (-20… -10) в диапазоне (-10… +65) в диапазоне (+65… +85)		± 0,6 ± 0,5 ± 0,8
Диапазон измерений относительной влажности, %	5	95
Разрешающая способность преобразователя, %	0,04	0,64
Пределы допускаемой абсолютной погрешности при измерении относительной влажности, %		± 5,0
Задаваемый интервал между измерениями	1 мин	273 часа
Возможность задержки старта	От 1 минуты до 8 лет. Настройка по календарю
Объем памяти, количество измерений	до 8192
Ресурс (средний):	до 8 лет* или до 500 тыс. измерений*
Габаритные размеры регистратора, мм	Диаметр – 17,3; Толщина – не более 6
Масса регистратора, г	3,3

*при частоте измерений - не чаще 1 измерения в 10 мин и при температуре эксплуатации не выше 40°С.

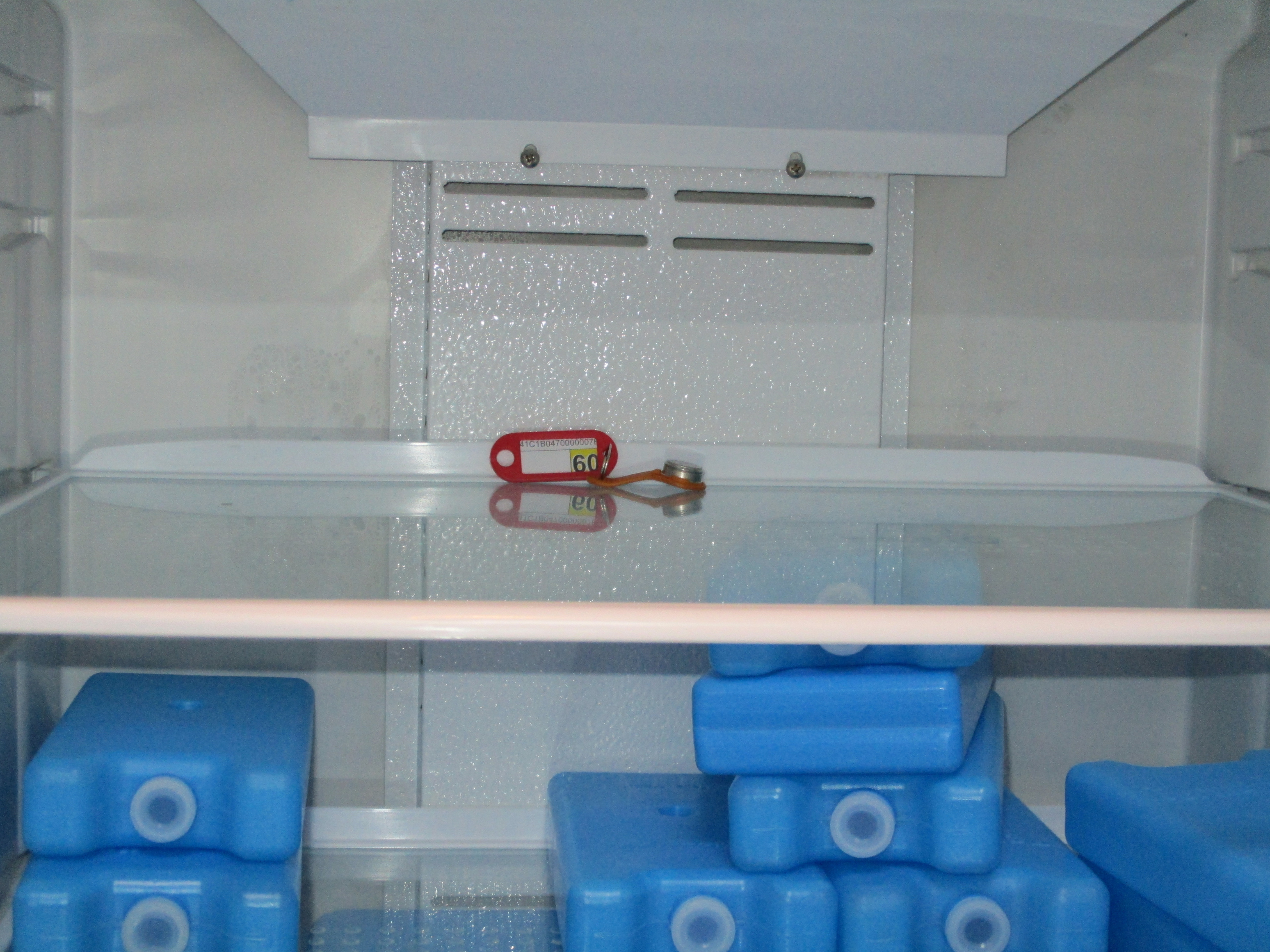

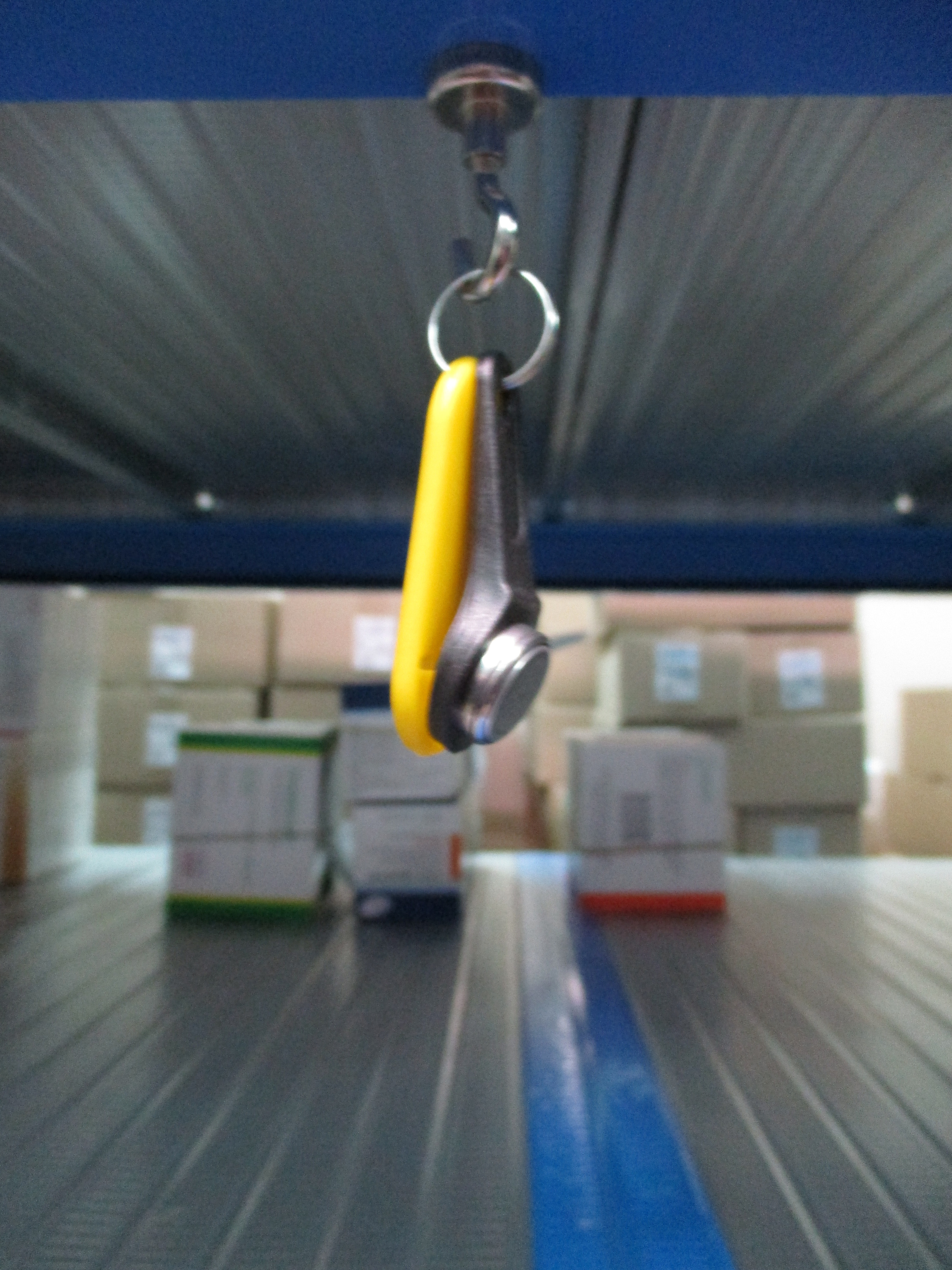

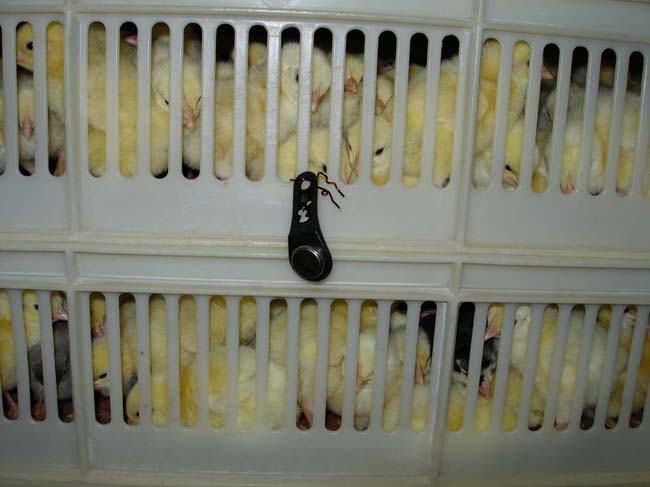

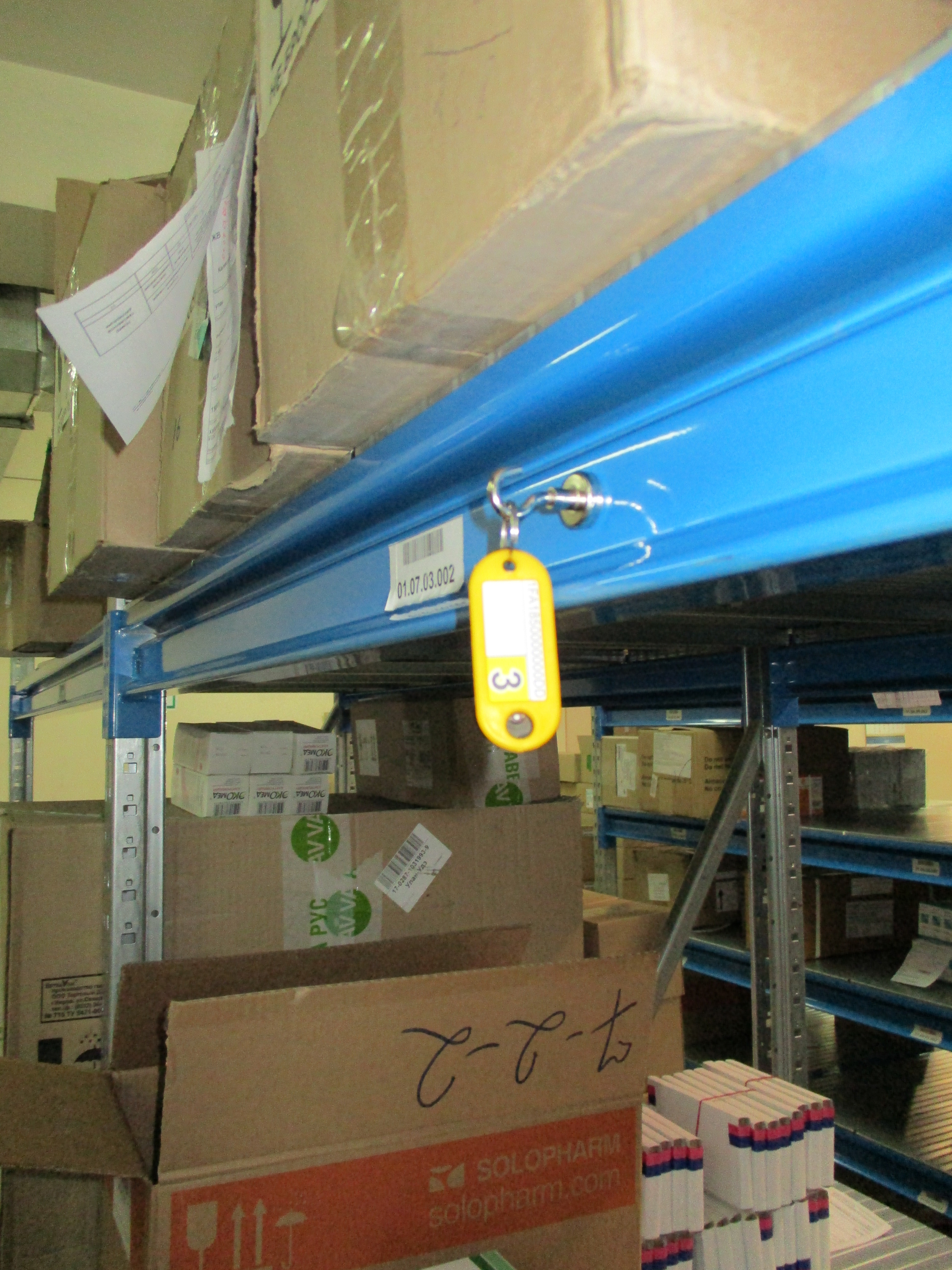

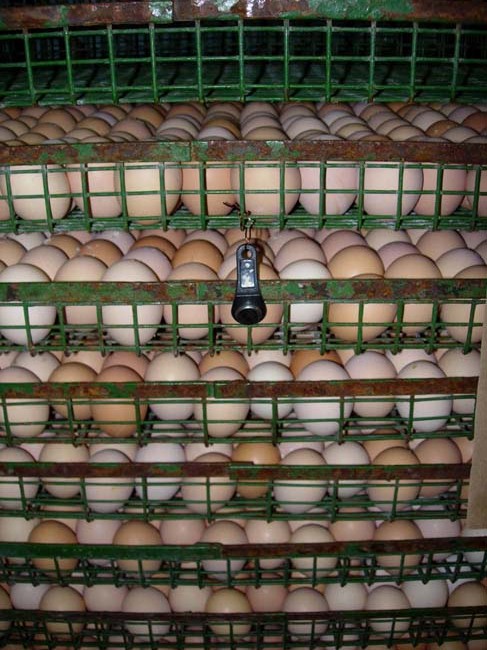

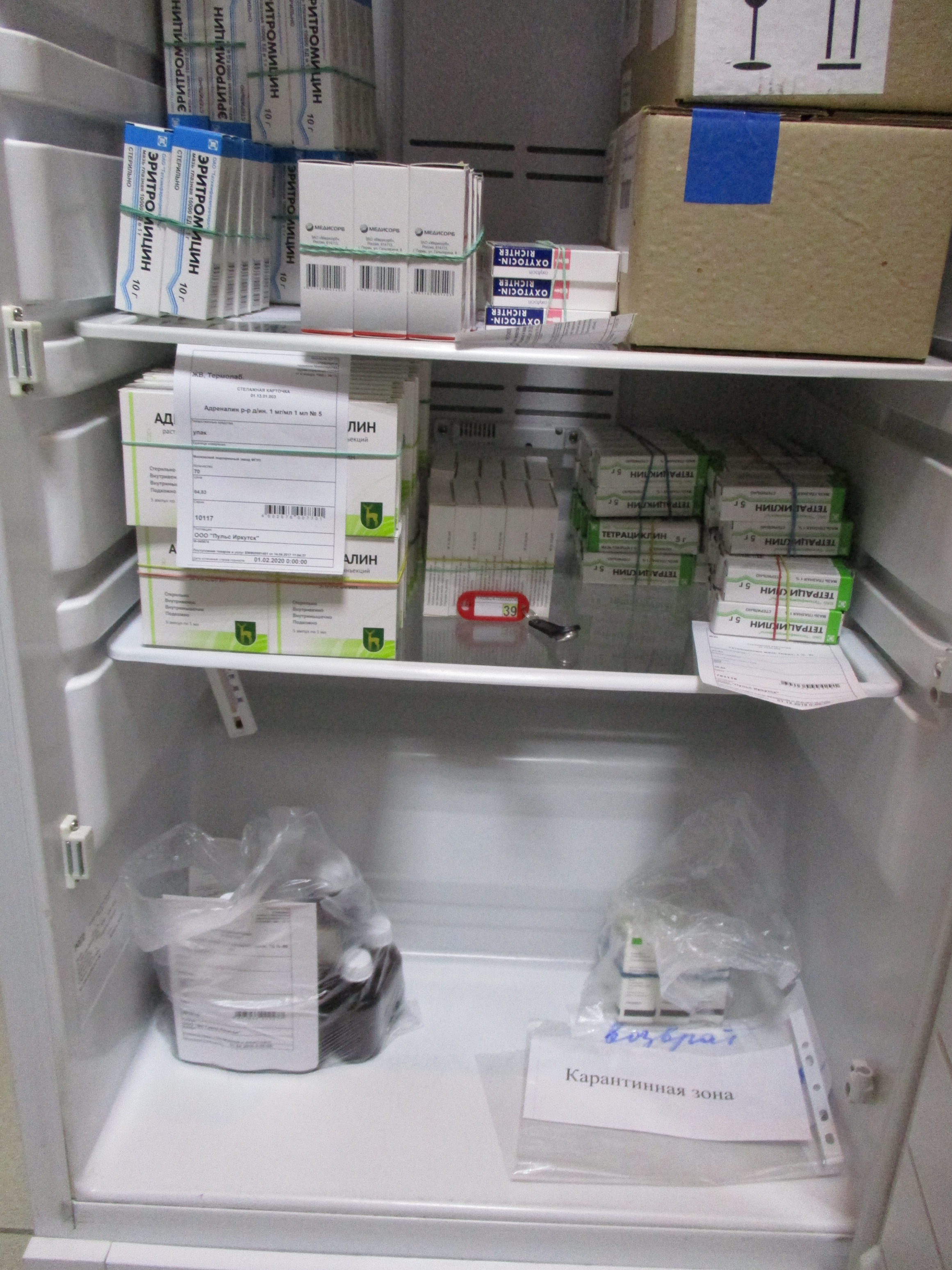

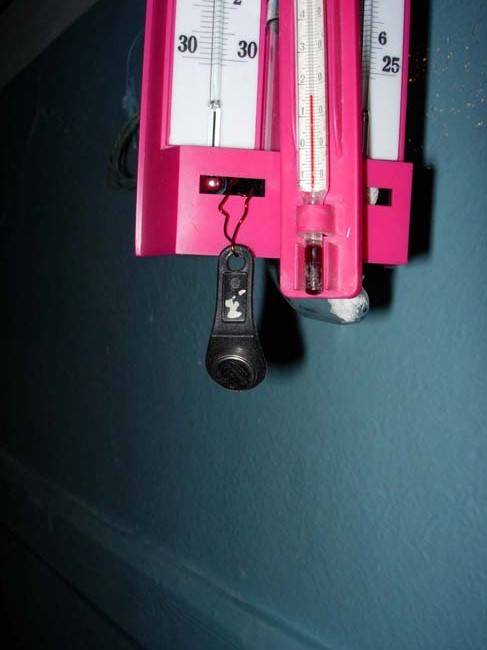

1. Благодаря небольшим габаритам, автономности и продолжительной работе от встроенного элемента питания прибор имеет широкий спектр применения – может применяться при производстве, хранении и транспортировке фармацевтических препаратов, продуктов питания или другой продукции; для измерений температуры и относительной влажности воздуха в жилых помещениях, музеях, в помещениях архивов, в теплицах, инкубаторах, лабораториях; при научных исследованиях окружающей среды и т.д.

2. В качестве средств измерений (датчиков) в проводных (подключение к линии через специальные адаптеры), или в беспроводных автоматизированных online системах мониторинга микроклимата ГИГРОТЕРМОН, обеспечивая повышенную надежность измерений и дополнительную защиту журнальных данных от потери за счет полной автономности и наличия встроенной памяти.

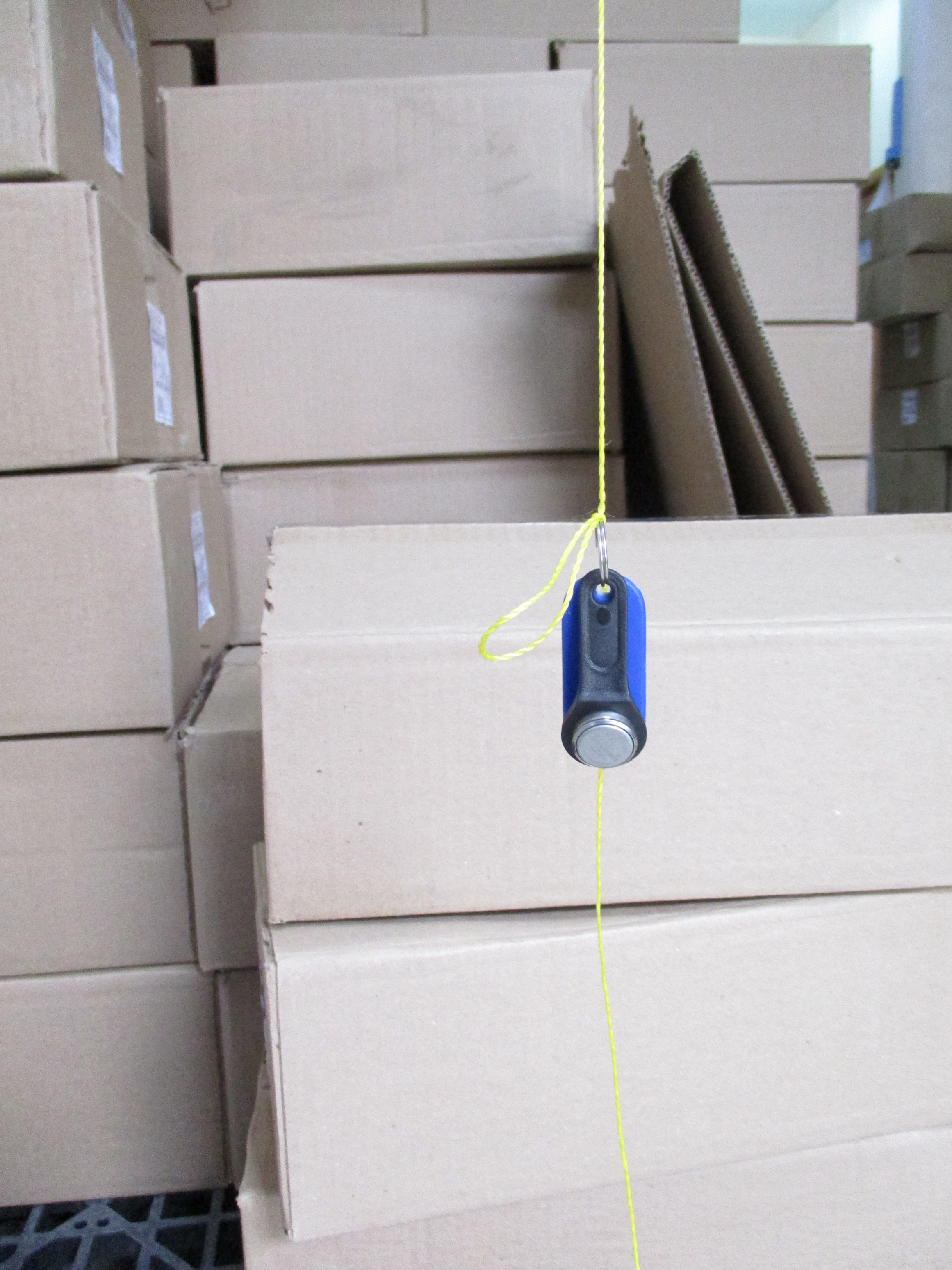

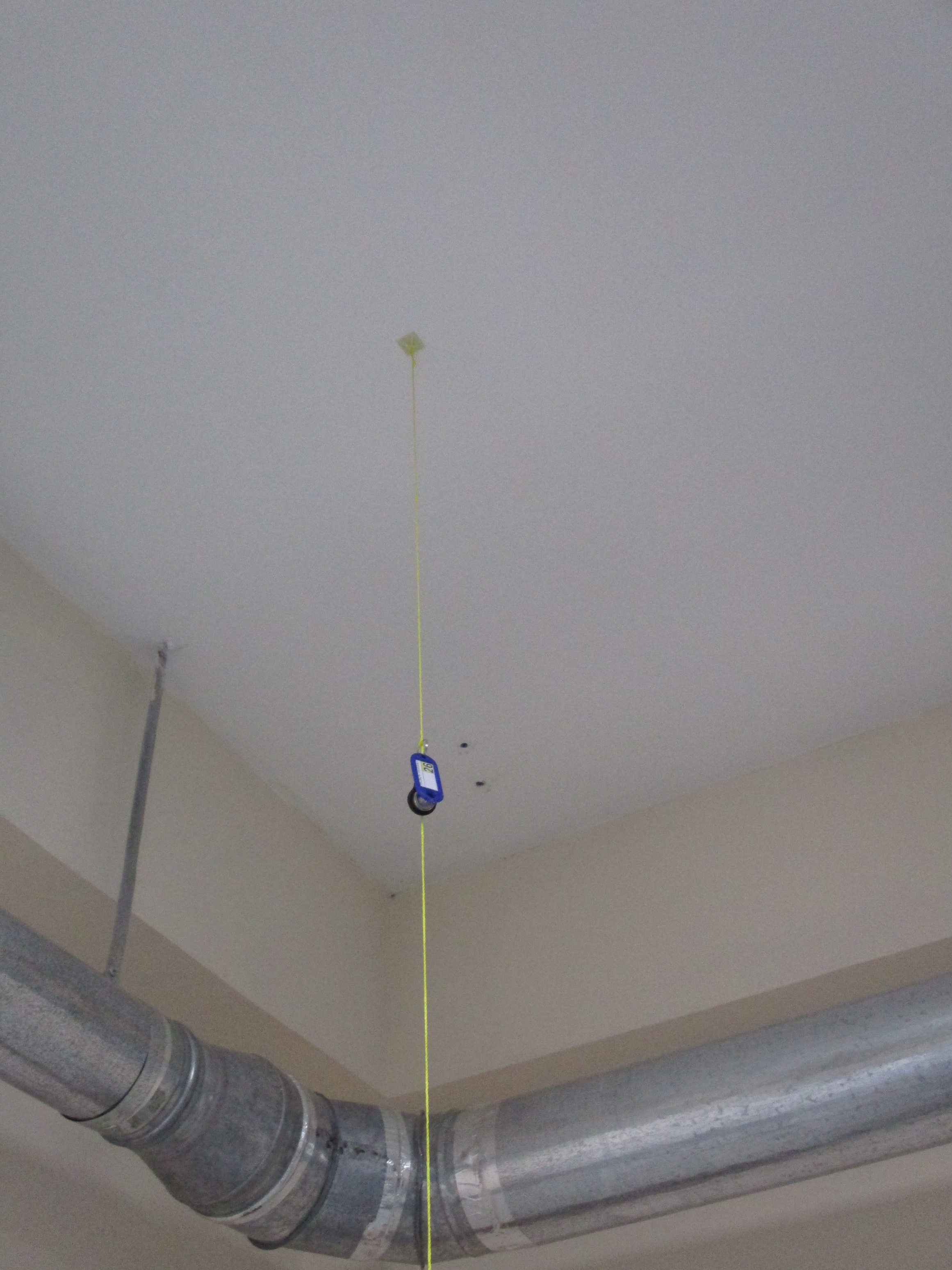

3. В качестве средств измерений при температурном картировании помещений. Полученные с регистраторов данные могут быть моментально обработаны при помощи специально разработанного программного обеспечения HeatMap Builder. Программа объединяет данные из множества файлов в один (XLSX или CSV), производит необходимые расчёты, определяет риски, строит графики и температурные карты. Благодаря автоматизации температурного картирования с HeatMap Builder специалисту остается только перенести полученные результаты в шаблон отчёта, проанализировать и сформулировать выводы, и – отчет готов!

РАБОТА

Для начала работы регистратора необходимо произвести запуск миссии измерений, используя комплекс обслуживания TRKO с программным обеспечением TR‑Complex или портативный малогабаритный прибор «Термохрон Аудитор» с встроенным USB разъемом и генератором PDF отчетов (передает данные и отчеты на ПК без установки специального программного обеспечения). В процессе настройки параметров запуска синхронизируются встроенные часы, устанавливаются аварийные границы (пороги), частота измерений, время запуска миссии (первого замера).

Комплекс TRKO (для ПК) с программным обеспечением TR‑Complex	Портативный прибор Thermochron Auditor

Возможны два варианта настройки работы буфера памяти прибора – однократный и кольцевой. Выбор различной дискретности записи измеренных данных влияет на общее максимальное количество записей в буферную память:

• При однократном варианте, регистратор прекращает производить замеры после заполнения буфера памяти.

• Кольцевой вариант позволяет производить замеры и после заполнения буфера памяти, но при этом в памяти сохраняются только последние данные по измерениям.

В приборе реализована возможность настройки задержки старта нового цикла измерений, чтобы он запустился (произвел первое измерение) в точно назначенную дату и время.

Для группового переноса в среду MS Excel и объединения данных, полученных с множества регистраторов может применяться упрощенная, бесплатная версия Lite программы HeatMap Builder
