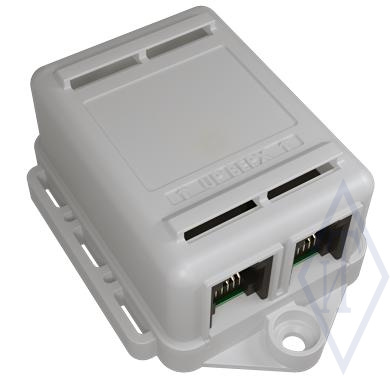

Преобразователь сигналов термосопротивлений ПС-1W-PT100
Назначение
Изделие предназначено для преобразования электрического сигнала от термосопротивления типа PT100 в цифровой сигнал по протоколу 1-Wire.
Конструкция изделия предусматривает два равнозначных разъёма RJ12 (6P6C), обеспечивающих подключение к линии 1-Wire.
Технические характеристики
| Наименование | Значение |
|
Напряжение питания, В |
5 |
|
Тип выходного интерфейса |
1-Wire |
|
Входные сигналы |
Терморезистивный сигнал Pt100 (18,52 …264,18 Ом) |
|
Диапазон преобразуемых измерений по температуре, °С |
-200 … 450 |
|
Погрешность измерений |
± (0,26 °С +0,005t) |
|
Разрешение при преобразовании температуры |
не более 0,26 °С |
|
Схема подключения термосопротивления |
2, 4-w |
|
Габаритные размеры, масса, мм, не более |
78х51х28 / 35 |
|
Диапазон эксплуатации по температуре/влажности, ºС/% |
-40...+60 / 0…95 |
|
Степень защиты корпуса |
IP20 |
